Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

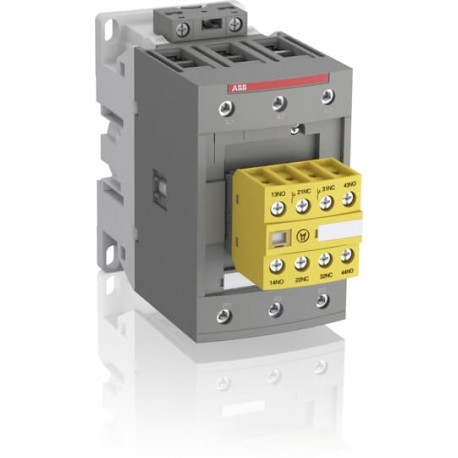

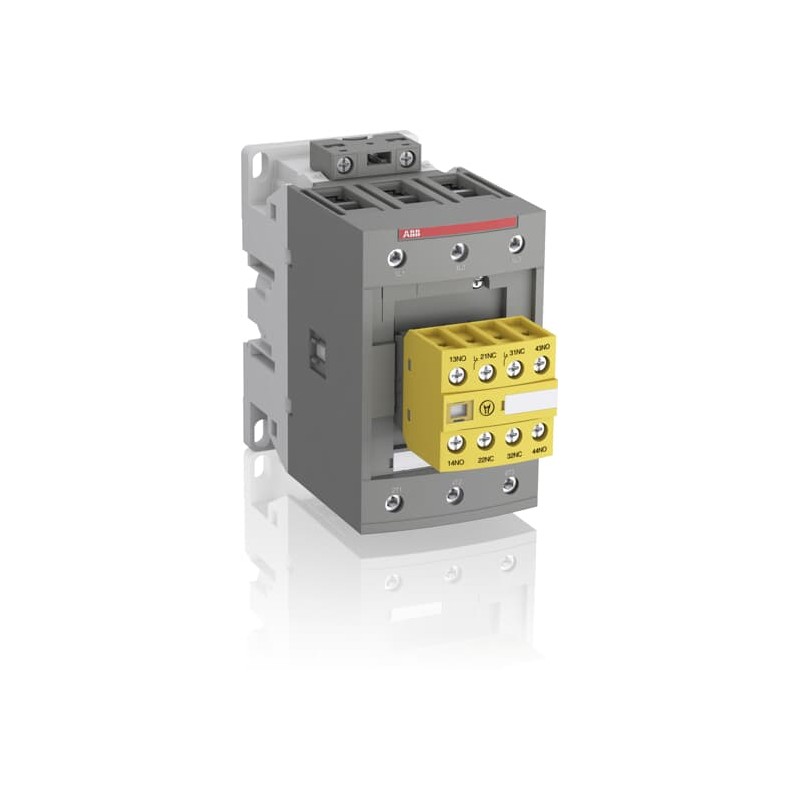

1SBL397082R1322 ABB AFS80-30-22-13 100-250V50/60HZ-Contator da C.C.

0/5 - 0 Opiniones

Referência: 1SBL397082R1322

Fabricante: ABB

Descrição:

AFS80-30-22-13 100-250V50/60HZ-Contator da C.C.

AFS80-30-22-13 100-250V50/60HZ-DC

AFS80-30-22-13 100-250V50/60HZ-DC Contactor

Mais detalhes

Categorias:
Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Garantía, reparação e devolução.

Preço total: $371.82

Preço unitário: $371.82

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Descontos adicionais para clientes registados. Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS

Related products

▲

Best sellers

▲

Mais informação

▲

Ordering
Quantidade Mínima de Encomenda	1 piece
Número de tarifa aduaneira	85364900
Popular Downloads
EPLAN Data	9AAC190105_EPLAN
Ficha de dados, informação técnica	1SBC100220C0201
Instruções e Manuais	1SBC101052M6801
Instruções e Manuais (Parte 2)	1SAC200017M0002
CAD Dimensional Drawing	2CDC001079B0201
Dimensions
Largura Líquida do Produto	70 mm
Profundidade/Comprimento Líquidos do Produto	149 mm
Altura Líquida do Produto	125.5 mm
Peso Líquido do Produto	1.22 kg
Diagrama de medidas	DNV_TAE00001AF-4
Technical
Number of Main Contacts NO	3
Number of Main Contacts NC	0
Number of Auxiliary Contacts NO	2
Number of Auxiliary Contacts NC	2
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22
Tensão operacional nominal	Auxiliary Circuit 690 V
	Main Circuit 1000 V
Frequência nominal (f)	Auxiliary Circuit 50 / 60 Hz
	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Conventional Free-air Thermal Current (I_th)	acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 130 A
	acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Rated Operational Current AC-1 (I_e)	(690 V) 40 °C 125 A
	(690 V) 60 °C 100 A
	(690 V) 70 °C 85 A
Rated Operational Current AC-3 (I_e)	(415 V) 60 °C 80 A
	(440 V) 60 °C 80 A
	(500 V) 60 °C 65 A
	(690 V) 60 °C 49 A
	(1000 V) 60 °C 25 A
	(380 / 400 V) 60 °C 80 A
	(220 / 230 / 240 V) 60 °C 80 A
Rated Operational Current AC-3e (I_e)	(415 V) 60 °C 80 A
	(440 V) 60 °C 80 A
	(500 V) 60 °C 65 A
	(690 V) 60 °C 49 A
	(380 / 400 V) 60 °C 80 A
	(220 / 230 / 240 V) 60 °C 80 A
Rated Operational Current AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Rated Operational Current DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 125 A
	(110 V) 2 Poles in Series, 60 °C 100 A
	(110 V) 2 Poles in Series, 70 °C 85 A
	(110 V) 3 Poles in Series, 40 °C 125 A
	(110 V) 3 Poles in Series, 60 °C 100 A
	(110 V) 3 Poles in Series, 70 °C 85 A
	(220 V) 3 Poles in Series, 40 °C 125 A
	(220 V) 3 Poles in Series, 60 °C 100 A
	(220 V) 3 Poles in Series, 70 °C 85 A
	(72 V) 1-Pole, 40 °C 125 A
	(72 V) 1-Pole, 60 °C 100 A
	(72 V) 1-Pole, 70 °C 85 A
	(72 V) 2 Poles in Series, 40 °C 125 A
	(72 V) 2 Poles in Series, 60 °C 100 A
	(72 V) 2 Poles in Series, 70 °C 85 A
	(72 V) 3 Poles in Series, 40 °C 125 A
	(72 V) 3 Poles in Series, 60 °C 100 A
	(72 V) 3 Poles in Series, 70 °C 85 A
Rated Operational Current DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 125 A
	(110 V) 2 Poles in Series, 60 °C 100 A
	(110 V) 2 Poles in Series, 70 °C 85 A
	(110 V) 3 Poles in Series, 40 °C 125 A
	(110 V) 3 Poles in Series, 60 °C 100 A
	(110 V) 3 Poles in Series, 70 °C 85 A
	(220 V) 3 Poles in Series, 40 °C 125 A
	(220 V) 3 Poles in Series, 60 °C 100 A
	(220 V) 3 Poles in Series, 70 °C 85 A
	(72 V) 1-Pole, 40 °C 125 A
	(72 V) 1-Pole, 60 °C 100 A
	(72 V) 1-Pole, 70 °C 85 A
	(72 V) 2 Poles in Series, 40 °C 125 A
	(72 V) 2 Poles in Series, 60 °C 100 A
	(72 V) 2 Poles in Series, 70 °C 85 A
	(72 V) 3 Poles in Series, 40 °C 125 A
	(72 V) 3 Poles in Series, 60 °C 100 A
	(72 V) 3 Poles in Series, 70 °C 85 A
Rated Operational Current DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 125 A
	(110 V) 2 Poles in Series, 60 °C 100 A
	(110 V) 2 Poles in Series, 70 °C 85 A
	(110 V) 3 Poles in Series, 40 °C 125 A
	(110 V) 3 Poles in Series, 60 °C 100 A
	(110 V) 3 Poles in Series, 70 °C 85 A
	(220 V) 3 Poles in Series, 40 °C 125 A
	(220 V) 3 Poles in Series, 60 °C 100 A
	(220 V) 3 Poles in Series, 70 °C 85 A
	(72 V) 1-Pole, 40 °C 125 A
	(72 V) 1-Pole, 60 °C 100 A
	(72 V) 1-Pole, 70 °C 85 A
	(72 V) 2 Poles in Series, 40 °C 125 A
	(72 V) 2 Poles in Series, 60 °C 100 A
	(72 V) 2 Poles in Series, 70 °C 85 A
	(72 V) 3 Poles in Series, 40 °C 125 A
	(72 V) 3 Poles in Series, 60 °C 100 A
	(72 V) 3 Poles in Series, 70 °C 85 A
Rated Operational Current DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Rated Operational Power AC-3 (P_e)	(400 V) 37 kW
	(415 V) 45 kW
	(440 V) 45 kW
	(500 V) 45 kW
	(690 V) 45 kW
	(380 / 400 V) 37 kW
	(220 / 230 / 240 V) 22 kW
Rated Operational Power AC-3e (P_e)	(415 V) 45 kW
	(440 V) 45 kW
	(500 V) 45 kW
	(690 V) 45 kW
	(380 / 400 V) 37 kW
	(220 / 230 / 240 V) 22 kW
Rated Short-time Withstand Current Low Voltage (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 780 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 140 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 300 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1200 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 450 A
	for 0.1 s 140 A
	for 1 s 100 A
Maximum Breaking Capacity	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1150 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 750 A
Rated Insulation Voltage (U_i)	acc. to IEC 60947-4-1 1000 V
	acc. to IEC 60947-5-1 690 V
	acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (U_imp)	8 kV
Maximum Electrical Switching Frequency	(AC-1) 600 cycles per hour
	(AC-15) 1200 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 900 cycles per hour
Maximum Mechanical Switching Frequency	3600 cycles per hour
Rated Control Circuit Voltage (U_c)	50 Hz 100 ... 250 V
	60 Hz 100 ... 250 V
	DC Operation 100 ... 250 V
Power Loss	at 6 A per Pole 0.1 W
	at Rated Operating Conditions AC-1 per Pole 7.6 W
	at Rated Operating Conditions AC-3 per Pole 3 W
Operate Time	Between Coil De-energization and NC Contact Closing 19 ... 105 ms
	Between Coil De-energization and NO Contact Opening 17 ... 100 ms
	Between Coil Energization and NC Contact Opening 38 ... 95 ms
	Between Coil Energization and NO Contact Closing 42 ... 100 ms
Montagem na calha DIN	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Mounting by Screws (not supplied)	2 x M4 or 2 x M6 Screws Placed Diagonally
Connecting Capacity Main Circuit	Flexible with Ferrule 1/2x 6 ... 50 mm²
	Flexible with Insulated Ferrule 1/2x 6 ... 50 mm²
	Rigid Stranded 1x 6 ... 70 mm²
	Rigid Stranded 2x 6 ... 50 mm²
Connecting Capacity Auxiliary Circuit	Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
	Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
	Rigid 1/2x 1 ... 2.5 mm²
Connecting Capacity Control Circuit	Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
	Rigid 1/2x 1 ... 2.5 mm²
Wire Stripping Length	Auxiliary Circuit 10 mm
	Control Circuit 10 mm
	Main Circuit 17 mm
Grau de proteção	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Binário de aperto	Auxiliary Circuit 1.2 N·m
	Control Circuit 1.2 N·m
	Main Circuit 6 N·m
Tipo de terminal	Screw Terminals
Nome de Produto	Block Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSA	Main Circuit 600 V
General Use Rating UL/CSA	(600 V AC) 105 A
Classificação de potência UL/CSA	(120 V AC) Single Phase 7-1/2 hp
	(200 ... 208 V AC) Three Phase 25 hp
	(220 ... 240 V AC) Three Phase 30 hp
	(240 V AC) Single Phase 15 hp
	(440 ... 480 V AC) Three Phase 60 hp
	(550 ... 600 V AC) Three Phase 75 hp
Connecting Capacity Main Circuit UL/CSA	Rigid Stranded 1/2x 6-1 AWG
Tightening Torque UL/CSA	Auxiliary Circuit 11 in·lb
	Control Circuit 11 in·lb
	Main Circuit 53 in·lb
Full Load Amps Motor Use	(120 V AC) Single Phase 80 A
	(200 ... 208 V AC) Three Phase 78.2 A
	(220 ... 240 V AC) Three Phase 80 A
	(240 V AC) Single Phase 68 A
	(440 ... 480 V AC) Three Phase 77 A
	(550 ... 600 V AC) Three Phase 77 A
Environmental
Temperatura do ar ambiente	Close to Contactor Fitted with Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Climatic Withstand	Category B according to IEC 60947-1 Annex Q
Altitude de operação máxima permissível	Without Derating 3000 m
Resistência ao Choque de acordo com IEC 60068-2-27	Closed, Shock Direction: A 25 g
	Closed, Shock Direction: B1 25 g
	Closed, Shock Direction: B2 15 g
	Closed, Shock Direction: C1 25 g
	Closed, Shock Direction: C2 25 g
Resistance to Vibrations	3g Closed Position & 3g Open Position 5 ... 300 Hz
Pollution Degree	3
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informação RoHS	2CMT2021-006277
Toxic Substances Control Act - TSCA	2CMT2023-006525
REEE B2C / B2B	Business To Business
Categoria REEE	5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sim
ABB Site Meeting Group Waste To Landfill Target	No non-hazardous waste is sent to a landfill
End Of Life Disassembling Instructions	1SBC101081M6801
Environmental Product Declaration - EPD	1SBD250584E2000
Improved Energy Efficiency for Customers	Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line
	Product Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555	Design for Closing Resource Loops - Standard EN45555 - 91.9 %
Certificates and Declarations
A2L Certificate – UL	9AKK108469A4890
	9AKK108469A4892
Certificado ABS	ABS_20-2060694-PDA
Certificado BV	BV_2634H36994A
CB Certificate	CB_SE-96557
CCC Certificate	CCC_2024010304656667
Declaration of Conformity - CCC	2020980304001255
Declaração de conformidade -CE	1SBD250022U1000
Declaration of Conformity - UKCA	1SBD250044U1000
Certificado DNV	DNV_TAE00001AF-4
Certificado LR	LRS_LR23403517TA-02
Certificado RMRS	RMRS_1802705280
Certificado UL	UL-US-L312527-1141-10303102-19
	UL-CA-L312527-4141-10303102-19
UL Listing Card	E312527
Container Information
Unidades de embalagem Nível 1	box 1 piece
Largura da embalagem Nível 1	167 mm
Profundidade/Comprimento da embalagem Nível 1	180 mm
Altura da embalagem Nível 1	97 mm
Peso bruto da embalagem Nível 1	1.36 kg
Nível de Embalagem 1 EAN	3471523157934
Unidades de embalagem Nível 2	box 6 piece
Largura da embalagem Nível 2	250 mm
Profundidade/Comprimento da embalagem Nível 2	300 mm
Altura da embalagem Nível 2	300 mm
Peso bruto da embalagem Nível 2	8.16 kg
External Classifications and Standards
Código de classificação do objeto	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Código de Categoria Granular IDEA (IGCC)	4758 >> Iec Contactors
E-Number (Finland)	3708071
E-Number (Sweden)	3210674

ETIM for 1SBL397082R1322 Componentes industriais para Baixa Tensão (EC000066)
Característica	Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978)	100 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979)	100 V
Tensão de alimentação de corrente nominal DC (EF003980)	100 V
Tipo de tensão para atuação (EF008242)	AC/DC
Corrente nominal de operação Ie em AC-1, 400 V (EF001393)	125 A
Corrente nominal de operação Ie em AC-3, 400 V (EF001392)	80 A
Potência de operação nominal em AC-3, 400 V (EF001364)	37 kW
Versão modular (EF001126)	Não
Número de contatos auxiliares como contato normalmente aberto (EF001376)	2
Número de contatos auxiliares como contato normalmente fechado (EF001377)	2
Tipo de conexão elétrica do circuito principal (EF006819)	Ligação com parafuso
Número de contatos normalmente fechados como contato principal (EF001375)	0
Número de contatos principais como contato normalmente aberto (EF001374)	3

Datasheet - PDF

▲

Título:	Tamanho:	Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação

Adicionar avaliação

ocultar formulário

Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar? Sim Não

	Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Avaliação do cliente:

Produto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Avaliação do cliente:

Produto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Avaliação do cliente:

Produto: 31295 WÖHNER Classe CC 1p, 30A / 600V su
5 / 5 Usefull product

— B rahul 2025-09-18
Avaliação do cliente:

Produto: 2CSF202004R1250 ABB FH202 AC-25 / 0,03 Residu
