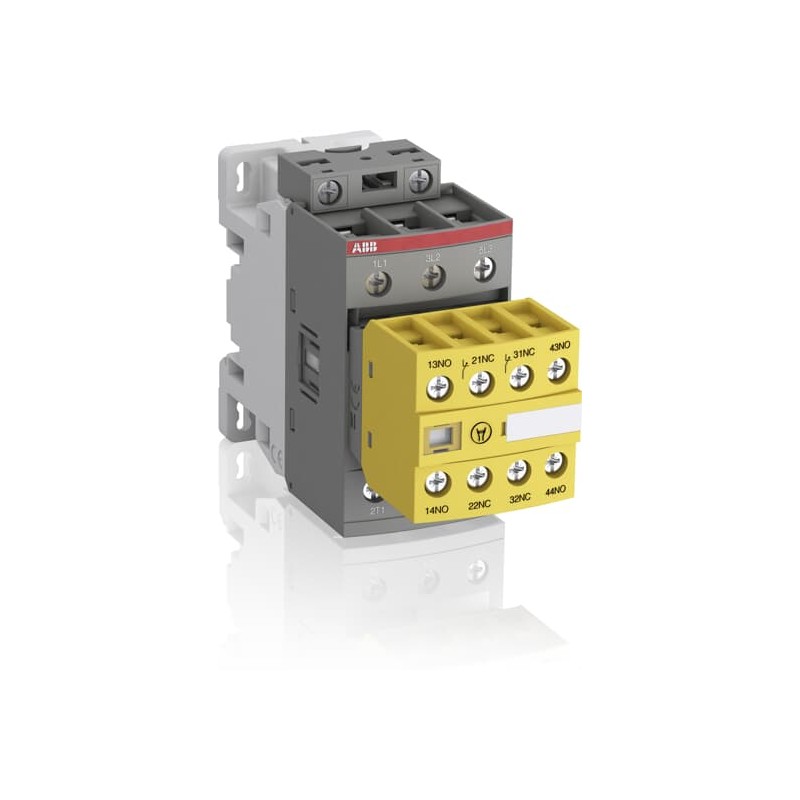

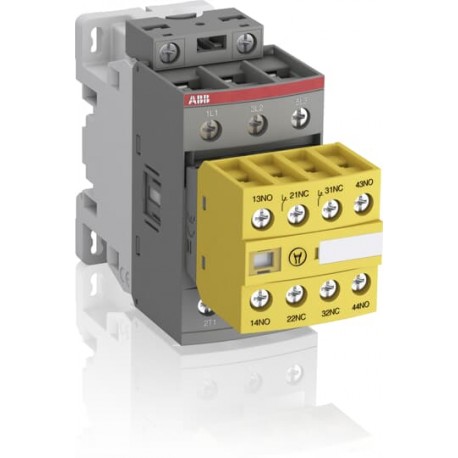

AFS09 ... AFS38 contatores são concebidos para máquinas de aplicações de segurança. Eles são entregues com dianteiras fixas-blocos de contatos auxiliares de montagem, tornando-os ideais para o monitoramento e controle de circuitos. Ligados mecanicamente e contatos espelhos tornar seu sistema mais seguro. - circuito de controle com bobina eletrônica de interface: - 24...60 V AC, 20...60 V CC e 100...250 V AC / DC operados aceitar um controle de toda a faixa de tensão - redução do painel de consumo de energia - espelho e contatos ligados mecanicamente, com frente marcado símbolo acc. para IEC60947-5-1, garantindo sempre o direito de status do contator de - frente-montado bloco de contato auxiliar: - fixa permanente - tampa protetora para evitar a operação manual amarela habitação para fácil identificação - mínimo de capacidade de comutação de 12 V / 3 mA, com uma taxa de falha 10-7 acc. IEC 60947-5-4 - built-in de supressão de sobretensão
Pedido
- Quantidade De Ordem Mínima:
- 1 peça
- Pauta Aduaneira Número:
- Oitenta e cinco milhões, trezentos e sessenta e quatro mil, novecentos
Dimensões
- Líquido Do Produto Largura:
- Quarenta e cincomm
- Líquido Do Produto Profundidade:
- 119.5mm
- Líquido Do Produto Altura:
- Oitenta e seismm
- Peso Líquido Do Produto:
- 0.36kg
Técnico
- Número de Contatos Principal NÃO:
- Três
- Número de Contatos Principais NC:
- Zero
- Número de Contatos Auxiliares NÃO:
- Dois
- Número de Contatos Auxiliares NF:
- Dois
- Normas:
- IEC 60947-1 / 60947-4-1 e EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
- Tensão Nominal De Operação:
- Circuito Auxiliar 690 V
Circuito Principal 690 V
- Frequência nominal (f):
- Circuito Auxiliar 50 / 60 Hz
Principal Circuito De 50 / 60 Hz
- Convencional Livre de ar Corrente Térmica (euth):
- acc. a IEC 60947-4-1, Abra Contatores q = 40 °C 50 A
acc. a norma IEC 60947-5-1, q = 40 °C 16 A
- Corrente Operacional nominal AC-1 (Ie):
- (690 V) 40 °C 45,
(690 V) 60 °C 40 A
(690 V) A 70 °C 32 A
- Corrente Operacional nominal AC-3 (eue):
- (220 / 230 / 240 V) 60 °C 26 A
(380 / 400 V) 60 °C 26 A
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17
- Potência de operação nominal AC-3 (Pe):
- (220 / 230 / 240 V), 6.5 kW
(380 / 400 V) 11 kW
(400 V) 11 kW
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
- Corrente Operacional nominal AC-15 (Ie):
- (220 / 240 V) 4
(24 / 127 V) 6
(400 / 440 V) 3
(500 V) 2 A
(690 V) 2 A
- Nominal de Curta duração admissível Corrente (Icw):
- a 40 °C temperatura Ambiental, no Ar Livre, a partir do Estado Frio de 10 s 350 A
a 40 °C temperatura Ambiental, no Ar Livre, a partir do Estado Frio 15 min 50 Um
a 40 °C temperatura Ambiental, do Ar Livre, do Frio, Estado 1 min 150 A
a 40 °C temperatura Ambiental, do Ar Livre, do Frio, Estado 1 s 700
a 40 °C temperatura Ambiental, no Ar Livre, a partir do Estado Frio 30 s 225 A
para 0,1 s 140 A
1 s 100 A
- Máxima Capacidade De Interrupção:
- cos phi=0.45 (cos phi=0.35 para o Ie > 100 Um) em 440 V 500 A
cos phi=0.45 (cos phi=0.35 para o Ie > 100 Um) a 690 V 200 A
- Elétrico Máximo Freqüência De Comutação:
- AC-1 a 600 ciclos por hora
AC-15 1200 ciclos por hora
AC-2 / AC-4 150 ciclos por hora
AC-3 1200 ciclos por hora
DC-13 900 ciclos por hora
- Corrente Operacional nominal CC-13 (eue):
- (110 V) DE 0,55 A / 60 A
(125 V) 0.55 / 69
(220 V) DE 0,27 A / 60 A
(24 V) 6 A / 144 A
(250 V) 0.27 / 68 UM
(400 V) 0.15 A / 60 A
(48 V) 2.8 / 134 A
(500 V) 0.13 / 65 UM
(600 V) 0,1 A / 60 A
(72 V) (1) / 72 A
- Tensão De Isolamento Nominal (Ueu):
- acc. UL/CSA 600 V
acc. a IEC 60947-4-1 e din VDE 0110 (Gr. C) 690 V
- Nominal De Impulso Atmosférico Tensão (Uimp):
- 6 kV
- Mecânica Máxima Frequência De Comutação:
- 3600 ciclos por hora
- Nominal Do Circuito De Controle De Tensão (Uc):
- 50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
A Operação de DC 20 ... 60 V
- Tempo De Operação:
- Entre Bobina De energização e NC Fechamento do Contato de 13 ... 98 ms
Entre Bobina De energização e NÃO de Abertura de Contacto de 11 ... 95 ms
Entre a Energização da Bobina e Contato NF de Abertura de 38 ... 90 ms
Entre a Energização da Bobina e o NÃO Fechamento do Contato de 40 a 95 ms
- Conectando-Se A Capacidade Do Circuito Principal:
- Flexível com isolamento Virola 1x de 1,5 ... 10 mm2
Flexível com isolamento Virola 2x de 1,5 ... 4 mm2
Flexível, com Virola de 1/2x de 1,5 ... 10 mm2
Rígida, 1/2x de 2,5 ... 10 mm2
- Conectando-Se A Capacidade Do Circuito Auxiliar:
- Flexível, com Virola de 1/2x 0,75 a 2,5 mm2
Flexível com isolamento Virola 1x 0,75 a 2,5 mm2
Flexível com isolamento Virola 2x 0,75 a 1,5 mm2
Rígida, 1/2x 1 ... 2,5 mm2
- Conectando-Se A Capacidade Do Circuito De Controle:
- Flexível, com Virola de 1/2x 0,75 a 2,5 mm2
Flexível com isolamento Virola 1x 0,75 a 2,5 mm2
Flexível com isolamento Virola 2x 0,75 a 1,5 mm2
Rígida, 1/2x 1 ... 2,5 mm2
- Comprimento De Decapagem Do Fio:
- Circuito auxiliar 10 mm
Circuito de controle 10 mm
Principal Circuito de 14 mm
- Grau de Proteção:
- acc. a norma IEC 60529 / IEC 60947-1, EN 60529 Terminais Auxiliares IP20
acc. a norma IEC 60529 / IEC 60947-1, EN 60529 Terminais de Bobina IP20
acc. a norma IEC 60529 / IEC 60947-1, EN 60529 Terminais Principais IP20
- Tipo De Terminal:
- Terminais De Parafuso
Ambiental
- Ambiente Temperatura Do Ar:
- Perto do Contator para Armazenamento -60 ... +80 °C
Perto do Contator Equipado com Térmico S/L Relé -25 ... +60 °C
Perto do Contator sem Térmico S/L Relé de -40 ... +70 °C
- Climáticas Resistir:
- A categoria B, de acordo com a norma IEC 60947-1 Anexo Q
- Máxima Altitude De Operação Admissível:
- 3000 m
- Resistência a Vibrações a acc. IEC 60068-2-6:
- 5 ... 300 Hz a 4 g, da posição fechada / 2 g posição aberta
- Resistência a Choque acc. IEC 60068-2-27:
- Fechado, o Choque Sentido: 30 g
Fechado, o Choque Direção: B1 25 g
Fechado, o Choque Direção: B2 15 g
Fechado, o Choque Direção: C1 25 g
Fechado, o Choque Direção: C2 25 g
Técnico UL/CSA
- Uso geral de Classificação UL/CSA:
- (600 V AC) 45 A
- Potência UL/CSA:
- (120 V CA) Única Fase 2 Hp
(240 V CA) Única Fase 3 Hp
(200 a 208 V CA) trifásico 7-1/2 Hp
(220 ... 240 V AC) trifásico 7-1/2 Hp
(440 ... 480 V CA) trifásico 15 Hp
(550 a 600 V AC) trifásico de 20 Hp
- Torque de aperto UL/CSA:
- Circuito auxiliar de 11 in·lb
Circuito de controle 11 in·lb
Principal Circuito de 22 de in·lb
Certificados e Declarações (Número do Documento)
- CB Certificado:
- CB_SE_80872M1
- cUL de Certificado:
- UL_20170607-E312527-7-1
- Declaração de Conformidade CE:
- 1SBD250022U1000
- Instruções e Manuais:
- 1SBC101052M6801
- Listagem UL Cartão:
- E312527
Informação Do Recipiente
- Pacote De Nível 1 Unidades:
- 1 peça
- Pacote De Nível 1 De Largura:
- 87 mm
- Pacote De Nível 1 Comprimento:
- 121 mm
- Pacote De Nível 1, Altura:
- 47 mm
- Pacote De Nível 1 Peso Bruto:
- 0.36 kg
- Pacote de Nível 1 EAN:
- Três trilhões, quatrocentos e setenta e um mil quinhentos e vinte três milhões, cinco mil quatrocentos e setenta e um
- Pacote De Nível 2 Unidades:
- 36 pedaço
- Pacote De Nível 2, Largura:
- 250 mm
- Pacote De Nível 2, Comprimento:
- 300 mm
- Pacote De Nível 2 Altura:
- 315 mm
- Pacote De Nível 3 Unidades:
- 864 peça
Classificações
- Objeto Código De Classificação:
- Q
- ETIM 4:
- EC000066 - Ímã contator AC-comutação
- ETIM 5:
- EC000066 - Ímã contator AC-comutação
- ETIM 6:
- EC000066 - contator de Potência, AC comutação
