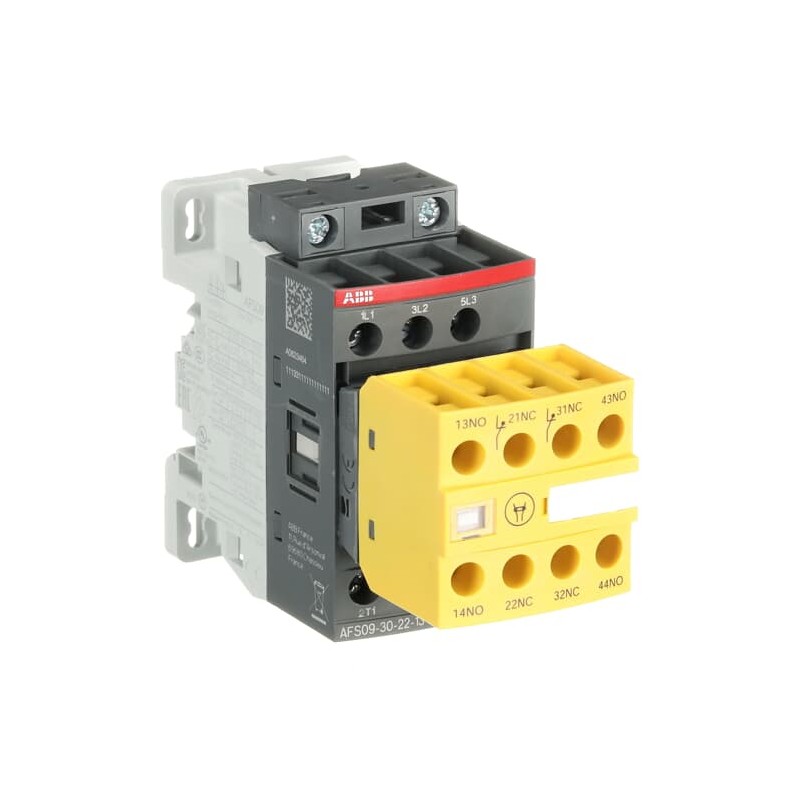

1SBL137082R1322 - ABB - AFS09-30-22-13 100-250V50/60HZ-Contator da C.C. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SBL137082R1322 - ABB - AFS09-30-22-13 100-250V50/60HZ-Contator da C.C.

1SBL137082R1322

ABB

AFS09-30-22-13 100-250V50/60HZ-Contator da C.C.

Mais detalhes


Disjuntores de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores e relés de sobrecarga

* Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $65.66
Preço unitário: $65.66

Quantidade Preço
1+$65.66
2+$62.70
3+$58.29
4+$56.21
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


AFS09 ... AFS38 contatores são concebidos para máquinas de aplicações de segurança. Eles são entregues com dianteiras fixas-blocos de contatos auxiliares de montagem, tornando-os ideais para o monitoramento e controle de circuitos. Ligados mecanicamente e contatos espelhos tornar seu sistema mais seguro. - circuito de controle com bobina eletrônica de interface: - 24...60 V AC, 20...60 V CC e 100...250 V AC / DC operados aceitar um controle de toda a faixa de tensão - redução do painel de consumo de energia - espelho e contatos ligados mecanicamente, com frente marcado símbolo acc. para IEC60947-5-1, garantindo sempre o direito de status do contator de - frente-montado bloco de contato auxiliar: - fixa permanente - tampa protetora para evitar a operação manual amarela habitação para fácil identificação - mínimo de capacidade de comutação de 12 V / 3 mA, com uma taxa de falha 10-7 acc. IEC 60947-5-4 - built-in de supressão de sobretensão

Pedido

  • Quantidade De Ordem Mínima:
    1 peça
  • Pauta Aduaneira Número:
    Oitenta e cinco milhões, trezentos e sessenta e quatro mil, novecentos

Dimensões

  • Líquido Do Produto Largura:
    Quarenta e cincomm
  • Líquido Do Produto Profundidade:
    110.5mm
  • Líquido Do Produto Altura:
    Oitenta e seismm
  • Peso Líquido Do Produto:
    0.32kg

Técnico

  • Número de Contatos Principal NÃO:
    Três
  • Número de Contatos Principais NC:
    Zero
  • Número de Contatos Auxiliares NÃO:
    Dois
  • Número de Contatos Auxiliares NF:
    Dois
  • Normas:
    IEC 60947-1 / 60947-4-1 e EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
  • Tensão Nominal De Operação:
    Circuito Auxiliar 690 V
    Circuito Principal 690 V
  • Frequência nominal (f):
    Circuito Auxiliar 50 / 60 Hz
    Principal Circuito De 50 / 60 Hz
  • Convencional Livre de ar Corrente Térmica (euth):
    acc. a IEC 60947-4-1, Abra Contatores q = 40 °C 35 A
    acc. a norma IEC 60947-5-1, q = 40 °C 16 A
  • Corrente Operacional nominal AC-1 (Ie):
    (690 V) 40 °C 25 A
    (690 V) 60 °C 25 A
    (690 V) A 70 °C 22 A
  • Corrente Operacional nominal AC-3 (eue):
    (220 / 230 / 240 V) 60 °C 9-A
    (380 / 400 V) 60 °C 9-A
    (415 V) 60 °C 9-A
    (440 V) 60 °C 9-A
    (500 V) 60 °C 9,5
    (690 V) 60 °C 7
  • Potência de operação nominal AC-3 (Pe):
    (220 / 230 / 240 V) 2,2 kW
    (380 / 400 V) 4 kW
    (400 V) 4 kW
    (415 V) 4 kW
    (440 V) 4 kW
    (500 V) 5,5 kW
    (690 V) 5,5 kW
  • Corrente Operacional nominal AC-15 (Ie):
    (220 / 240 V) 4
    (24 / 127 V) 6
    (400 / 440 V) 3
    (500 V) 2 A
    (690 V) 2 A
  • Nominal de Curta duração admissível Corrente (Icw):
    a 40 °C temperatura Ambiental, no Ar Livre, a partir do Estado Frio de 10 s 150 A
    a 40 °C temperatura Ambiental, no Ar Livre, a partir do Estado Frio 15 min 35
    a 40 °C temperatura Ambiental, do Ar Livre, do Frio, Estado 1 min 60 A
    a 40 °C temperatura Ambiental, do Ar Livre, do Frio, Estado 1 s 300
    a 40 °C temperatura Ambiental, no Ar Livre, a partir do Estado Frio 30 s 80 A
    para 0,1 s 140 A
    1 s 100 A
  • Máxima Capacidade De Interrupção:
    cos phi=0.45 (cos phi=0.35 para o Ie > 100 Um) em 440 V 250 A
    cos phi=0.45 (cos phi=0.35 para o Ie > 100 Um) a 690 V 106 A
  • Elétrico Máximo Freqüência De Comutação:
    AC-1 a 600 ciclos por hora
    AC-15 1200 ciclos por hora
    AC-2 / AC-4 300 ciclos por hora
    AC-3 1200 ciclos por hora
    DC-13 900 ciclos por hora
  • Corrente Operacional nominal CC-13 (eue):
    (110 V) DE 0,55 A / 60 A
    (125 V) 0.55 / 69
    (220 V) DE 0,27 A / 60 A
    (24 V) 6 A / 144 A
    (250 V) 0.27 / 68 UM
    (400 V) 0.15 A / 60 A
    (48 V) 2.8 / 134 A
    (500 V) 0.13 / 65 UM
    (600 V) 0,1 A / 60 A
    (72 V) (1) / 72 A
  • Tensão De Isolamento Nominal (Ueu):
    acc. UL/CSA 600 V
    acc. a IEC 60947-4-1 e din VDE 0110 (Gr. C) 690 V
  • Nominal De Impulso Atmosférico Tensão (Uimp):
    6 kV
  • Mecânica Máxima Frequência De Comutação:
    3600 ciclos por hora
  • Nominal Do Circuito De Controle De Tensão (Uc):
    50 Hz 100 ... 250 V
    60 Hz 100 ... 250 V
    A Operação de DC 100 ... 250 V
  • Tempo De Operação:
    Entre Bobina De energização e NC Fechamento do Contato de 13 ... 98 ms
    Entre Bobina De energização e NÃO de Abertura de Contacto de 11 ... 95 ms
    Entre a Energização da Bobina e Contato NF de Abertura de 38 ... 90 ms
    Entre a Energização da Bobina e o NÃO Fechamento do Contato de 40 a 95 ms
  • Conectando-Se A Capacidade Do Circuito Principal:
    Flexível com isolamento Virola 1x 0,75 a 4 mm2
    Flexível com isolamento Virola 2x 0,75 a 2,5 mm2
    Flexível, com Virola de 1/2x 0,75 a 6 mm2
    Rígida, 1/2x 1 ... 6 mm2
  • Conectando-Se A Capacidade Do Circuito Auxiliar:
    Flexível, com Virola de 1/2x 0,75 a 2,5 mm2
    Flexível com isolamento Virola 1x 0,75 a 2,5 mm2
    Flexível com isolamento Virola 2x 0,75 a 1,5 mm2
    Rígida, 1/2x 1 ... 2,5 mm2
  • Conectando-Se A Capacidade Do Circuito De Controle:
    Flexível, com Virola de 1/2x 0,75 a 2,5 mm2
    Flexível com isolamento Virola 1x 0,75 a 2,5 mm2
    Flexível com isolamento Virola 2x 0,75 a 1,5 mm2
    Rígida, 1/2x 1 ... 2,5 mm2
  • Comprimento De Decapagem Do Fio:
    Circuito auxiliar 10 mm
    Circuito de controle 10 mm
    Principal Circuito de 10 mm
  • Grau de Proteção:
    acc. a norma IEC 60529 / IEC 60947-1, EN 60529 Terminais Auxiliares IP20
    acc. a norma IEC 60529 / IEC 60947-1, EN 60529 Terminais de Bobina IP20
    acc. a norma IEC 60529 / IEC 60947-1, EN 60529 Terminais Principais IP20
  • Tipo De Terminal:
    Terminais De Parafuso

Ambiental

  • Ambiente Temperatura Do Ar:
    Perto do Contator para Armazenamento -60 ... +80 °C
    Perto do Contator Equipado com Térmico S/L Relé -25 ... +60 °C
    Perto do Contator sem Térmico S/L Relé de -40 ... +70 °C
  • Climáticas Resistir:
    A categoria B, de acordo com a norma IEC 60947-1 Anexo Q
  • Máxima Altitude De Operação Admissível:
    3000 m
  • Resistência a Vibrações a acc. IEC 60068-2-6:
    5 ... 300 Hz a 4 g, da posição fechada / 2 g posição aberta
  • Resistência a Choque acc. IEC 60068-2-27:
    Fechado, o Choque Sentido: 30 g
    Fechado, o Choque Direção: B1 25 g
    Fechado, o Choque Direção: B2 15 g
    Fechado, o Choque Direção: C1 25 g
    Fechado, o Choque Direção: C2 25 g

Técnico UL/CSA

  • Uso geral de Classificação UL/CSA:
    (600 V AC) 25 A
  • Potência UL/CSA:
    (120 V CA) monofásico 3/4 Hp
    (240 V CA) Única Fase 1-1/2 Hp
    (200 a 208 V CA) trifásico 2 Hp
    (220 ... 240 V AC) trifásico 2 Hp
    (440 ... 480 V CA) trifásico 5 Hp
    (550 a 600 V AC) trifásico 7-1/2 Hp
  • Torque de aperto UL/CSA:
    Circuito auxiliar de 11 in·lb
    Circuito de controle 11 in·lb
    Principal Circuito de 13 in·lb

Certificados e Declarações (Número do Documento)

  • CB Certificado:
    CB_SE_80871M1
  • cUL de Certificado:
    UL_20170607-E312527-7-1
  • Declaração de Conformidade CE:
    1SBD250022U1000
  • Instruções e Manuais:
    1SBC101052M6801
  • Listagem UL Cartão:
    E312527

Informação Do Recipiente

  • Pacote De Nível 1 Unidades:
    1 peça
  • Pacote De Nível 1 De Largura:
    87 mm
  • Pacote De Nível 1 Comprimento:
    113 mm
  • Pacote De Nível 1, Altura:
    47 mm
  • Pacote De Nível 1 Peso Bruto:
    0,32 kg
  • Pacote de Nível 1 EAN:
    Três trilhões, quatrocentos e setenta e um mil quinhentos e vinte três milhões cento e cinqüenta e sete mil, trinta e três
  • Pacote De Nível 2 Unidades:
    36 pedaço
  • Pacote De Nível 2, Largura:
    250 mm
  • Pacote De Nível 2, Comprimento:
    300 mm
  • Pacote De Nível 2 Altura:
    315 mm
  • Pacote De Nível 3 Unidades:
    864 peça

Classificações

  • Objeto Código De Classificação:
    Q
  • ETIM 4:
    EC000066 - Ímã contator AC-comutação
  • ETIM 5:
    EC000066 - Ímã contator AC-comutação
  • ETIM 6:
    EC000066 - contator de Potência, AC comutação

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG MOTOR PROTECTION EN.pdf 132 Mbytes
