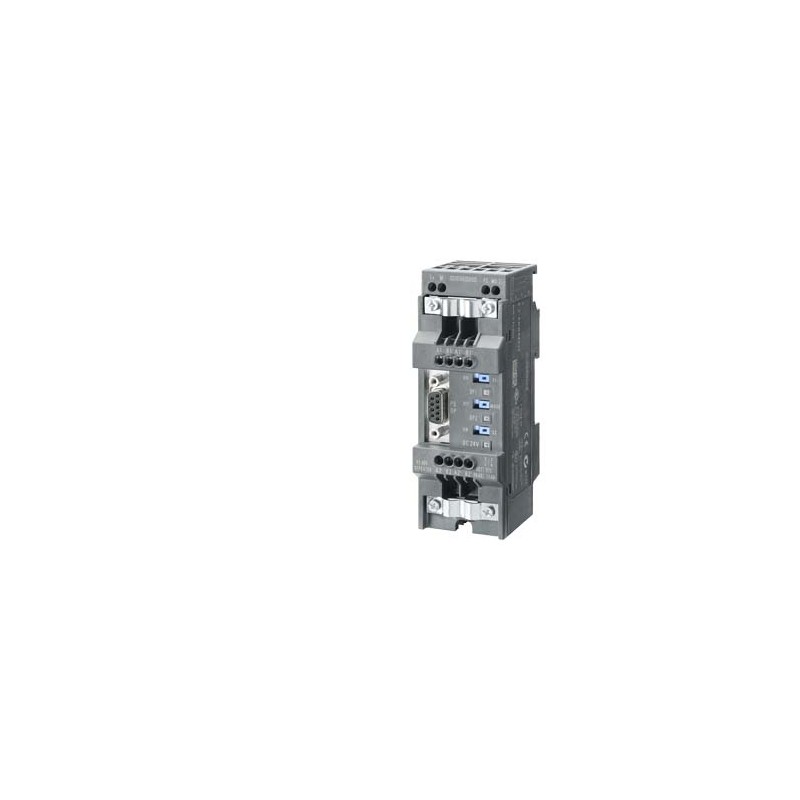

6AG1972-0AA02-7XA0 SIEMENS SIPLUS DP Repeater RS-485 -25 ... +70 °C, con Conformal Coating based on 6ES7972-.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1972-0AA02-7XA0 SIEMENS SIPLUS DP Repeater RS-485 -25 ... +70 °C, con Conformal Coating based on 6ES7972-..

6AG1972-0AA02-7XA0

SIEMENS

SIPLUS DP Repeater RS-485 -25 ... +70 °C, con Conformal Coating based on 6ES7972-0AA02-0XA0 . per il collegamento di PROFIBUS/MPI sistemi di bus con max. 31 nodi velocità di trasmissione max. 12 Mbit/s, grado di protezione IP20

SIPLUS ET 200, un Ripetitore RS485, temperatura da -25 a +70 ° C, con un livello di protezione speciale, basadoen il 6ES7972-0AA02-0XA0. Per collegare segmenti di bus Profibus/MPI con una massima di 31 nodi, velocità max. 12 Mbit/s, grado di protezione IP20

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $1,172.59
Prezzo unitario: $1,172.59
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001604 - bus di campo, periferica remota – modulo di comunicazione

Valore Unità
supporta il protocollo per Foundation Fieldbus (EF007522) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['20.4', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
supporta protocollo TCP/IP (EF003050) NO DATA
supporta protocollo PROFIBUS (EF003052) true
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) true
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
con separazione del potenziale (EF003272) true
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) false
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) true
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) false
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per gas (EF003997) ATEX esecuzione antideflagrante per gas, cat. 3G
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 45.0mm
Altezza (EF000040) 128.0mm
profondità (EF000049) 67.0mm


SIPLUS DP Repeater RS-485 -25 ... +70 °C, con Conformal Coating based on 6ES7972-0AA02-0XA0 . per il collegamento di PROFIBUS/MPI sistemi di bus con max. 31 nodi velocità di trasmissione max. 12 Mbit/s, grado di protezione IP20
Tensione di alimentazione
Valore nominale (DC)24 V
Campo consentito, limite inferiore (DC)20,4 V
Campo consentito, limite superiore (DC)28,8 V
Corrente d'ingresso
Corrente assorbita, max.100 mA; 100 mA senza utilizzatore collegato alla presa PG/OP, 130 mA con utilizzatore collegato alla presa PG/OP (5 V/90 mA); 200 mA con utilizzatore collegato alla presa PG/OP (24 V/100 mA)
Interfacce
PROFIBUS DP
● Velocità di trasmissione, max.12 Mbit/s; 9,6 kbit/s ... 12 Mbit/s
Grado di protezione e classe di sicurezza
Grado di protezione IPIP20
Condizioni ambientali
Temperatura ambiente in esercizio
● min.-25 °C; = Tmin (incl. condensa / gelo)
● max.70 °C; = Tmax
Temperatura ambiente per immagazzinaggio/trasporto
● min.-40 °C
● max.70 °C
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH, incl. condensa / gelo consentiti (nessuna messa in servizio in presenza di condensa)
Resistenza
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Conformal Coating
● Rivestimenti per piastre di circuito stampato secondo EN 61086Sì; Classe 2 per elevata affidabilità
● Protezione contro la sporcizia secondo EN 60664-3Sì; Protezione del tipo 1
● Military Testing secondo MIL-I-46058C, Amendment 7Sì; Scolorimento del rivestimento possibile durante la durata di vita
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830ASì; Conformal Coating, Classe A
Tecnica di collegamento
Esecuzione del collegamento elettrico per tensione di alimentazioneModulo terminale
Esecuzione della connessione elettrica per cavi PROFIBUS2 blocchi morsetti
Dimensioni
Larghezza45 mm
Altezza128 mm
Profondità67 mm
Pesi
Peso, ca.350 g
Ultima modifica:25/08/2020


Prodotto
Numero Articolo (MFN)6AG1972-0AA02-7XA0
DescrizioneSIPLUS DP Repeater RS-485 -25 ... +70 °C, con Conformal Coating based on 6ES7972-0AA02-0XA0 . per il collegamento di PROFIBUS/MPI sistemi di bus con max. 31 nodi velocità di trasmissione max. 12 Mbit/s, grado di protezione IP20
Famiglia ProdottoSIPLUS Repeater RS 485
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AJ / 471
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione33 Giorno / Giorni
Peso netto0,289 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo7,50 x 13,50 x 6,60
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042948601310
UPC040892996111
Codice doganale85176200
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4573
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM4EC001604
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
