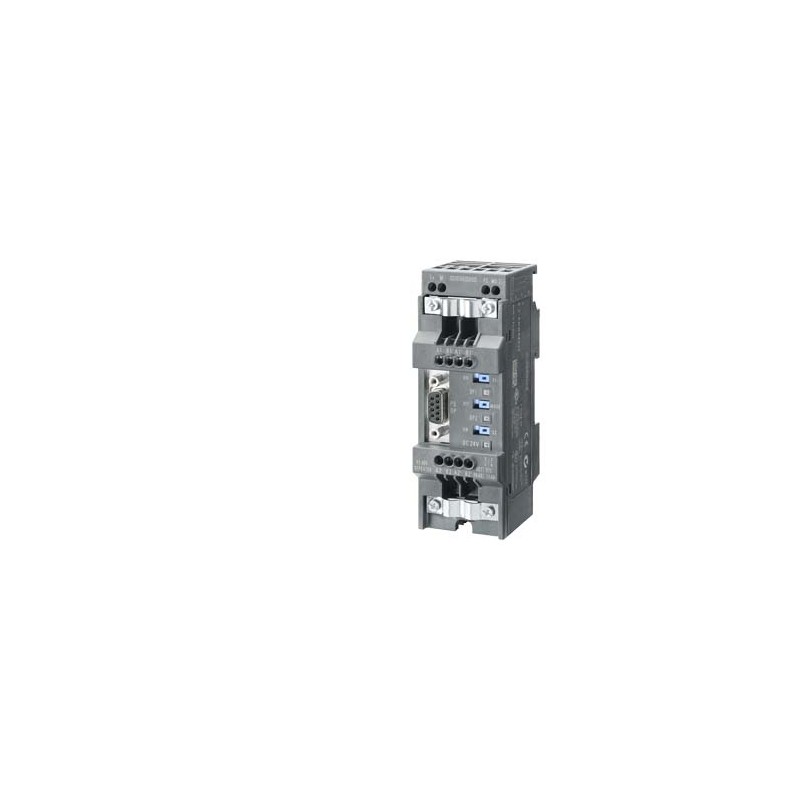

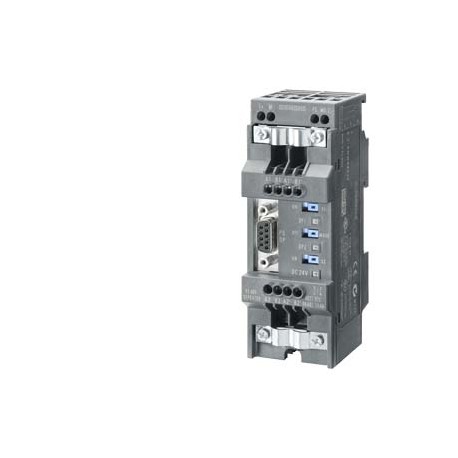

6AG1972-0AA02-7XA0 SIEMENS SIPLUS DP RS-485-Repeater -25...+70°C mit Conformal Coating based on 6ES7972-0AA0.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1972-0AA02-7XA0 SIEMENS SIPLUS DP RS-485-Repeater -25...+70°C mit Conformal Coating based on 6ES7972-0AA0..

6AG1972-0AA02-7XA0

SIEMENS

SIPLUS DP RS-485-Repeater -25...+70°C mit Conformal Coating based on 6ES7972-0AA02-0XA0 . zur Verbindung von PROFIBUS/MPI Bussystemen mit max. 31 Teiln. max. Baudrate 12 MBit/s, Schutzart IP20

SIPLUS ET 200, Repeater, RS485, Temperatur von -25 bis +70 ° C, mit einer Schicht von besonderen Schutz, basadoen die 6ES7972-0AA02-0XA0. Zum verbinden der Segmente des Busses der Profibus/MPI mit maximal 31 Knoten max Geschwindigkeit. 12 Mbit/s, Schutzart IP20

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $1,172.59
Stückpreis: $1,172.59
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001604 - Feldbus, Dez. Peripherie - Kommunikations-Modul

Wert Einheit
Unterstützt Protokoll für Foundation Fieldbus (EF007522) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Versorgungsspannung bei DC (EF007534) ['20.4', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Unterstützt Protokoll für TCP/IP (EF003050) NO DATA
Unterstützt Protokoll für PROFIBUS (EF003052) true
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) true
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP20
Mit Potenzialtrennung (EF003272) true
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) false
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) true
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) false
Geeignet für Sicherheitsfunktionen (EF001597) false
Kategorie nach EN 954-1 (EF006782) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Gas (EF003997) ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 45.0mm
Höhe (EF000040) 128.0mm
Tiefe (EF000049) 67.0mm


SIPLUS DP RS-485-Repeater -25...+70°C mit Conformal Coating based on 6ES7972-0AA02-0XA0 . zur Verbindung von PROFIBUS/MPI Bussystemen mit max. 31 Teiln. max. Baudrate 12 MBit/s, Schutzart IP20
Versorgungsspannung
Nennwert (DC)24 V
zulässiger Bereich, untere Grenze (DC)20,4 V
zulässiger Bereich, obere Grenze (DC)28,8 V
Eingangsstrom
Stromaufnahme, max.100 mA; 100 mA ohne Verbraucher an PG / OP-Buchse; 130 mA Verbraucher an PG / OP-Buchse (5 V / 90 mA); 200 mA Verbraucher an PG / OP-Buchse (24 V / 100 mA)
Schnittstellen
PROFIBUS DP
● Übertragungsgeschwindigkeit, max.12 Mbit/s; 9,6 kbit/s bis 12 Mbit/s
Schutzart und Schutzklasse
Schutzart IPIP20
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.-25 °C; = Tmin (inkl. Betauung / Frost)
● max.70 °C; = Tmax
Umgebungstemperatur bei Lagerung/Transport
● min.-40 °C
● max.70 °C
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand)
Widerstandsfähigkeit
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Conformal Coating
● Beschichtungen für bestückte Leiterplatten gemäß EN 61086Ja; Klasse 2 für hohe Zuverlässigkeit
● Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
● Military Testing gemäß MIL-I-46058C, Amendment 7Ja; Verfärbung der Beschichtung während Lebensdauer möglich
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Anschlusstechnik
Ausführung des elektrischen Anschlusses für VersorgungsspannungTerminalmodul
Ausführung des elektrischen Anschlusses für PROFIBUS-Leitungen2 Klemmenblöcke
Maße
Breite45 mm
Höhe128 mm
Tiefe67 mm
Gewichte
Gewicht, ca.350 g
letzte Änderung:25.08.2020


Produkt
Artikelnummer6AG1972-0AA02-7XA0
ArtikelbeschreibungSIPLUS DP RS-485-Repeater -25...+70°C mit Conformal Coating based on 6ES7972-0AA02-0XA0 . zur Verbindung von PROFIBUS/MPI Bussystemen mit max. 31 Teiln. max. Baudrate 12 MBit/s, Schutzart IP20
ProduktfamilieSIPLUS Repeater RS 485
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe471 / 471
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk33 Tag(e)
Nettogewicht pro ME0,289 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße7,50 x 13,50 x 6,60
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4042948601310
UPC040892996111
Statistische Warennummer85176200
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4573
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.01.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM4EC001604
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
