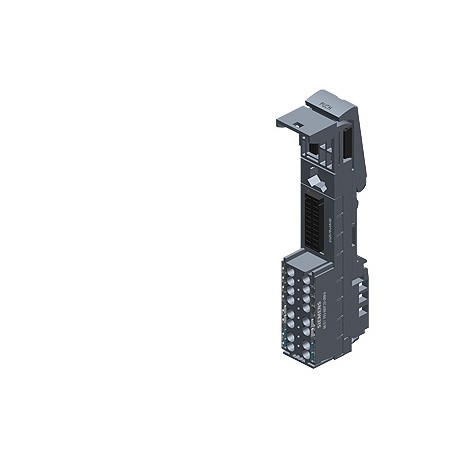

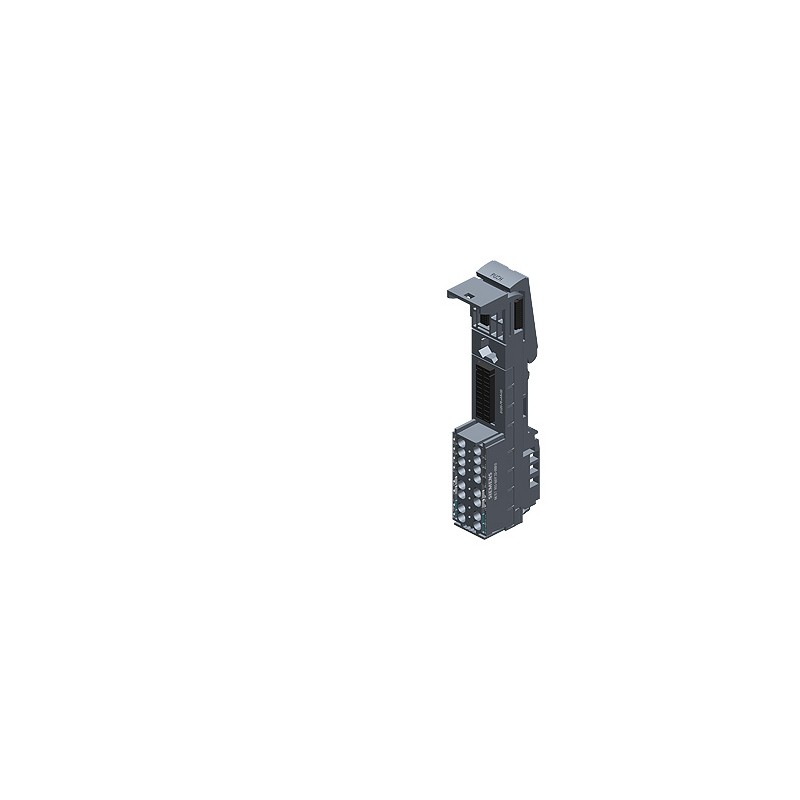

6AG1193-6BP20-2BF0 SIEMENS SIPLUS ET 200SP BU20-P8+A4+0B -40 ... +60 °C con Conformal Coating based on 6ES71.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1193-6BP20-2BF0 SIEMENS SIPLUS ET 200SP BU20-P8+A4+0B -40 ... +60 °C con Conformal Coating based on 6ES71..

6AG1193-6BP20-2BF0

SIEMENS

SIPLUS ET 200SP BU20-P8+A4+0B -40 ... +60 °C con Conformal Coating based on 6ES7193-6BP20-0BF0 . Base Unit BU20-P8+A4+0B, BU tipo F0, morsetti push-in, con 4 morsetti aus., ponticellato verso sinistra, LaxA: 20 mm x 117 mm

SIPLUS ET 200SP BU20-P8+A4+0B -25 ... +60 °C con rivestimento formate sulla base del 6ES7193-6BP20-0BF0 . SIMATIC ET 200SP, Unità di base BU20-P8+A4+0B, BU-Tipo F0, terminale di inserimento diretto, con terminali interruttore ausiliario, a ponte a sinistra BU ANxAL: 20MMx117MM

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $110.20
Prezzo unitario: $110.20
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001598 - bus di campo, periferica remota – telaio di montaggio

Valore Unità
max. corrente d’entrata per AC 60 Hz (EF007361) -A
categoria di protezione antideflagrante per polvere (EF003998) -
risorsa corrispondente (Ex ia) (EF004141) -
categoria di protezione antideflagrante per gas (EF003997) -
tipo di tensione d’uscita (EF008222) -
tensione d’uscita per AC 60 Hz (EF007000) -V
risorsa corrispondente (Ex ib) (EF004142) -
tensione d’uscita per DC (EF007001) -V
max. corrente d’entrata per DC (EF007362) -A
max. corrente d’uscita per DC (EF007353) -A
max. corrente d’entrata per AC 50 Hz (EF007360) -A
max. corrente d’uscita per AC 60 Hz (EF007352) -A
tensione d’uscita per AC 50 Hz (EF006999) -V
max. corrente d’uscita per AC 50 Hz (EF007351) -A
con alimentazione elettrica integrata (EF003338) false
tensione d’entrata per AC 50 Hz (EF007118) ['0', '230']V
tensione d’entrata per AC 60 Hz (EF007119) ['0', '230']V
tipo di tensione d’ingresso (EF003033) AC/DC
componenti del sistema (EF004118) true
numero di slot (EF003077) 1
con gruppi da innesto, I/O digitali (EF003078) true
con gruppi da innesto, I/O analogici (EF003079) false
con gruppi da innesto, moduli di comunicazione (EF003080) false
con gruppi da innesto, moduli funzionali e tecnologici (EF003081) false
con gruppi da innesto, moduli centrali (EF003082) false
con gruppi da innesto, altri (EF003083) false
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) false
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) true
adatto per funzioni di sicurezza (EF001597) true
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
Larghezza (EF000008) 20.0mm
Altezza (EF000040) 117.0mm
profondità (EF000049) 35.0mm
tensione d’entrata per DC (EF007120) -V


SIPLUS ET 200SP BU20-P8+A4+0B -40 ... +60 °C con Conformal Coating based on 6ES7193-6BP20-0BF0 . Base Unit BU20-P8+A4+0B, BU tipo F0, morsetti push-in, con 4 morsetti aus., ponticellato verso sinistra, LaxA: 20 mm x 117 mm
Informazioni generali
Denominazione del tipo di prodottoBU tipo F0
Tensione di alimentazione
Valore nominale (DC)Vedere manuale
Valore nominale (AC)Vedere manuale
Portata di corrente
fino a 60 °C, max.10 A
Configurazione hardware
Slot
● Numero di slot1
Separazione di potenziale
tra bus backplane e tensione di alimentazioneSì
tra morsetti di processo e tensione di alimentazioneSì
tra Powerbus e tensione di alimentazioneSì
Isolamento
Isolamento testato conDC 3 250 V / 1 min (type test), DC 2 545 V / 2 s (routine test)
Condizioni ambientali
Temperatura ambiente in esercizio
● Posizione di montaggio orizzontale, min.-40 °C; = Tmin (incl. condensa / gelo)
● Posizione di montaggio orizzontale, max.70 °C; = Tmax
● Posizione di montaggio verticale, min.-40 °C; = Tmin
● Posizione di montaggio verticale, max.50 °C; = Tmax
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH incl. condensa / gelo (evitare messa in servizio in presenza di condensa), posizione di montaggio orizzontale
Resistenza
Liquidi di raffreddamento e lubrificazione
— resistenza ai comuni liquidi di raffreddamento e lubrificazioneSì; Incl. olio e diesel nebulizzato nell'aria
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-3Sì; Classe 3M8 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-6Sì; Classe 6M4 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Conformal Coating
● Rivestimenti per piastre di circuito stampato secondo EN 61086Sì; Classe 2 per elevata affidabilità
● Protezione contro la sporcizia secondo EN 60664-3Sì; Protezione del tipo 1
● Military Testing secondo MIL-I-46058C, Amendment 7Sì; Scolorimento del rivestimento possibile durante la durata di vita
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830ASì; Conformal Coating, Classe A
Dimensioni
Larghezza20 mm
Altezza117 mm
Profondità35 mm
Pesi
Peso, ca.48 g
Ultima modifica:29/08/2020


Prodotto
Numero Articolo (MFN)6AG1193-6BP20-2BF0
DescrizioneSIPLUS ET 200SP BU20-P8+A4+0B -40 ... +60 °C con Conformal Coating based on 6ES7193-6BP20-0BF0 . Base Unit BU20-P8+A4+0B, BU tipo F0, morsetti push-in, con 4 morsetti aus., ponticellato verso sinistra, LaxA: 20 mm x 117 mm
Famiglia ProdottoSIPLUS BaseUnits
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AK / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione62 Giorno / Giorni
Peso netto0,057 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo4,50 x 12,20 x 2,80
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047618079000
UPC804766490873
Codice doganale85389091
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4257
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 13.05.13
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-03
eClass7.127-24-26-03
eClass827-24-26-03
eClass927-24-26-03
eClass9.127-24-26-03
ETIM5EC001598
ETIM6EC001598
ETIM7EC001598
IDEA43560
UNSPSC1532-15-17-04
