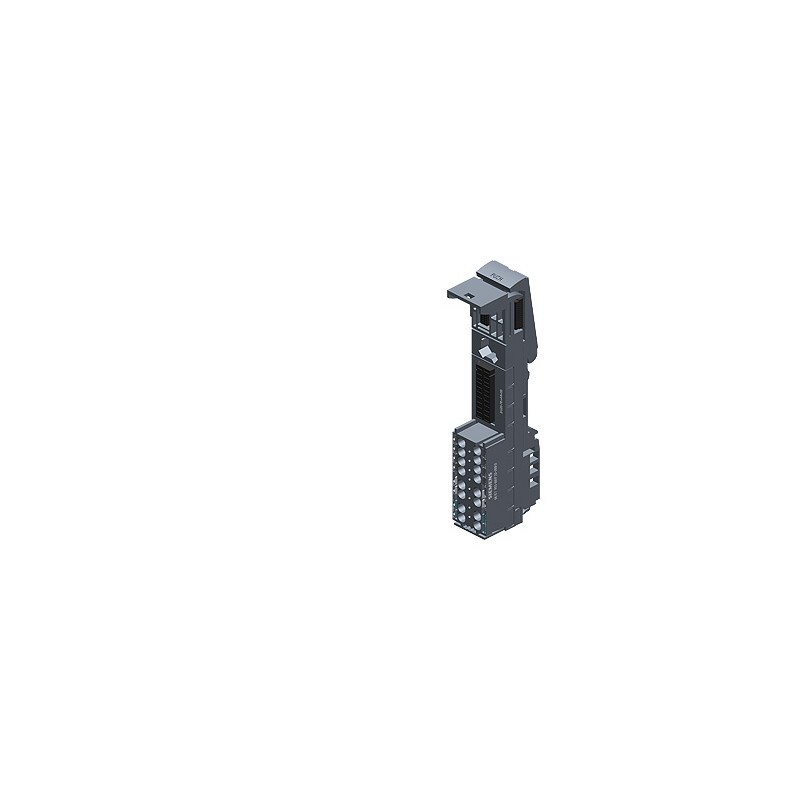

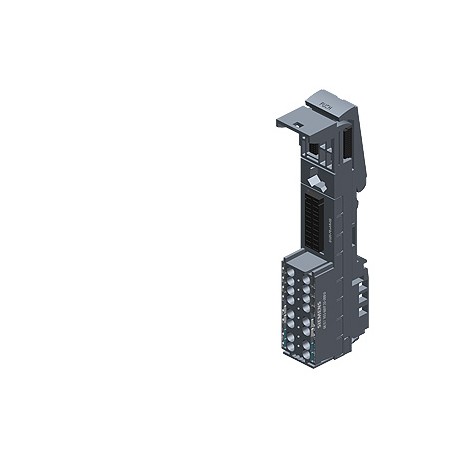

6AG1193-6BP20-2BF0 SIEMENS SIPLUS ET 200SP BU20-P8+A4+0B -40...+60°C avec conformal coating basé sur 6ES7193.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1193-6BP20-2BF0 SIEMENS SIPLUS ET 200SP BU20-P8+A4+0B -40...+60°C avec conformal coating basé sur 6ES7193..

6AG1193-6BP20-2BF0

SIEMENS

SIPLUS ET 200SP BU20-P8+A4+0B -40...+60°C avec conformal coating basé sur 6ES7193-6BP20-0BF0 . Base-Unit BU20-P8+A4+0B, type de BU F0, bornes push-in, avec 4 bornes AUX, pontées vers la gauche, LxH: 20mm x 117mm

SIPLUS ET 200SP BU20-P8+A4+0B -25 ... +60 °C avec revêtement formé basé sur 6ES7193-6BP20-0BF0 . SIMATIC ET 200SP de l'Unité de base BU20-P8+A4+0B, BU-Type de F0, le terminal de l'insertion directe, avec les bornes du commutateur auxiliaire, ponté à gauche BU ANxAL: 20MMx117MM

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $109.25
Prix unitaire: $109.25
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001598 - Bus de terrain, périphérie déc. - rack

Valeur Unité
courant d'entrée max. à CA 60 Hz (EF007361) -A
catégorie de protection contre les explosions pour la poussière (EF003998) -
matériel associé (Ex ia) (EF004141) -
catégorie de protection contre les explosions pour le gaz (EF003997) -
type de tension de sortie (EF008222) -
tension de sortie CA 60 Hz (EF007000) -V
matériel associé (Ex ib) (EF004142) -
tension de sortie CC (EF007001) -V
courant d'entrée max. CC (EF007362) -A
courant de sortie max. CC (EF007353) -A
courant d'entrée max. à CA 50 Hz (EF007360) -A
courant de sortie max. à CA 60 Hz (EF007352) -A
tension de sortie CA 50 Hz (EF006999) -V
courant de sortie max. à CA 50 Hz (EF007351) -A
avec alimentation intégrée (EF003338) false
tension d'entrée CA 50 Hz (EF007118) ['0', '230']V
tension d'entrée CA 60 Hz (EF007119) ['0', '230']V
type de tension d'entrée (EF003033) AC/DC
composants système (EF004118) true
nombre de postes d'enfichage (EF003077) 1
avec modules enfichables, E/S numérique (EF003078) true
avec modules enfichables, E/S analogique (EF003079) false
avec modules enfichables, modules de communication (EF003080) false
avec modules enfichables, modules de fonction et de technologie (EF003081) false
avec modules enfichables, modules centraux (EF003082) false
avec modules enfichables, autres (EF003083) false
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) false
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) true
adapté aux fonctions de sécurité (EF001597) true
catégorie selon EN 954-1 (EF006782) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
largeur (EF000008) 20.0mm
hauteur (EF000040) 117.0mm
profondeur (EF000049) 35.0mm
tension d'entrée CC (EF007120) -V


SIPLUS ET 200SP BU20-P8+A4+0B -40...+60°C avec conformal coating basé sur 6ES7193-6BP20-0BF0 . Base-Unit BU20-P8+A4+0B, type de BU F0, bornes push-in, avec 4 bornes AUX, pontées vers la gauche, LxH: 20mm x 117mm
Informations générales
Désignation du type de produitType BU F0
Tension d'alimentation
Valeur nominale (CC)Voir manuel
Valeur nominale (CA)Voir manuel
Charge de courant admissible
jusqu'à 60 °C, maxi10 A
Configuration matérielle
Logements
● Nombre d'emplacements1
Séparation galvanique
entre bus interne et tension d'alimentationOui
entre les bornes de process et la tension d'alimentationOui
entre le bus d'alimentation (Powerbus) et la tension d'alimentationOui
Isolation
Isolation vérifiée avec3250 V CC / 1 min (test type), 2 545 V CC / 2 s (test de routine)
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel)
● Montage horizontal, maxi70 °C; = Tmax
● Montage vertical, mini-40 °C; = Tmin
● Montage vertical, maxi50 °C; = Tmax
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH condensation/gel inclus (aucune mise en service en cas de condensation), position de montage verticale
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-3Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-6Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Dimensions
Largeur20 mm
Hauteur117 mm
Profondeur35 mm
Poids
Poids approx.48 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1193-6BP20-2BF0
Description d'articleSIPLUS ET 200SP BU20-P8+A4+0B -40...+60°C avec conformal coating basé sur 6ES7193-6BP20-0BF0 . Base-Unit BU20-P8+A4+0B, type de BU F0, bornes push-in, avec 4 bornes AUX, pontées vers la gauche, LxH: 20mm x 117mm
Famille de produitSIPLUS BaseUnits
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)62 Jour(s)
Poids Net par quantité0.057 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage4.50 x 12.20 x 2.80
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618079000
UPC804766490873
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 13.05.2013
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-03
eClass7.127-24-26-03
eClass827-24-26-03
eClass927-24-26-03
eClass9.127-24-26-03
ETIM5EC001598
ETIM6EC001598
ETIM7EC001598
IDEA43560
UNSPSC1532-15-17-04
