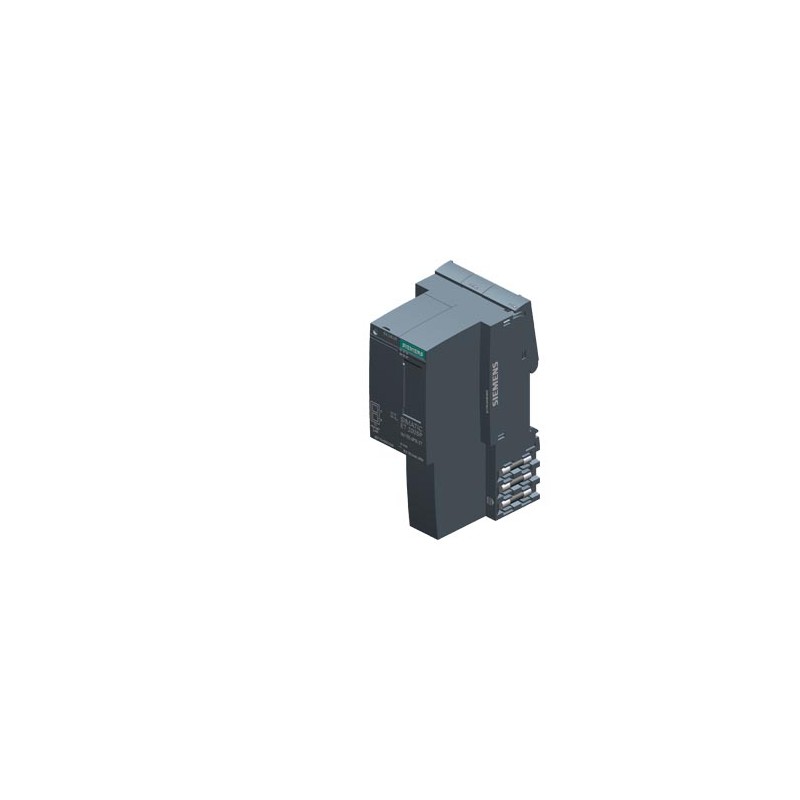

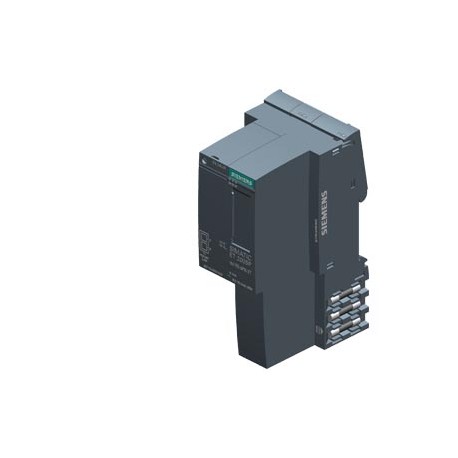

6AG1155-6AA01-7BN0 SIEMENS SIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C con Conformal Coating based on 6ES715.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1155-6AA01-7BN0 SIEMENS SIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C con Conformal Coating based on 6ES715..

6AG1155-6AA01-7BN0

SIEMENS

SIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C con Conformal Coating based on 6ES7155-6AA01-0BN0 . Bundle PROFINET IM, IM 155-6PN ST, max. 32 moduli di periferia e 16 moduli ET 200AL, Hot Swap singolo, Bundle costituito da: modulo d'interfaccia (6AG1155-6AU01-7BN0), modulo server (6AG1193-6PA00-7AA0), BusAdapter BA 2xRJ45 (6AG1193-6AR00-7AA0)

SIPLUS ET 200SP IM155-6PN ST -40...+70 °C con rivestimento formato basato su: 6ES7155-6AA01-0BN0 . Bundle PROFINET IM, IM 155-6PN ST, max. 32 moduli di I / o e 16 moduli ET 200AL, l'estrazione a caldo singolo pacchetto composto da: modulo di interfaccia (6AG1155-6AU01-7BN0), il modulo server (6AG1193-6PA00-7AA0), adattatore di bus BA 2xRJ45 (6AG1193-6AR00-7AA0)

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001604 - bus di campo, periferica remota – modulo di comunicazione

Valore Unità
supporta protocollo DeviceNet (EF003059) -
categoria di protezione antideflagrante per gas (EF003997) -
categoria di protezione antideflagrante per polvere (EF003998) -
supporta il protocollo per Foundation Fieldbus (EF007522) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['19.2', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
supporta protocollo TCP/IP (EF003050) true
supporta protocollo PROFIBUS (EF003052) -
supporta protocollo CAN (EF003053) -
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) -
supporta protocollo Data-Highway (EF003058) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per PROFINET IO (EF007525) true
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per EtherNet/IP (EF007521) -
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) true
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) -
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) -
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) -
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
con separazione del potenziale (EF003272) true
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) false
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) false
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) true
adatto per funzioni di sicurezza (EF001597) true
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) -
risorsa corrispondente (Ex ib) (EF004142) -
Larghezza (EF000008) 50.0mm
Altezza (EF000040) 117.0mm
profondità (EF000049) 74.0mm


SIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C con Conformal Coating based on 6ES7155-6AA01-0BN0 . Bundle PROFINET IM, IM 155-6PN ST, max. 32 moduli di periferia e 16 moduli ET 200AL, Hot Swap singolo, Bundle costituito da: modulo d'interfaccia (6AG1155-6AU01-7BN0), modulo server (6AG1193-6PA00-7AA0), BusAdapter BA 2xRJ45 (6AG1193-6AR00-7AA0)
Informazioni generali
Denominazione del tipo di prodottoIM 155-6 PN ST
Funzione del prodotto
● Dati I&MSì; I&M0 ... I&M3
● Sostituzione di un modulo durante l'esercizio (Hot Swapping)Sì; Single Hot Swapping
● Funzionamento con sincronismo di clockNo
Engineering con
● PROFINET dalla versione GSD/revisione GSDV2.3 / -
Controllo di configurazione
tramite set di datiSì
Tensione di alimentazione
Valore nominale (DC)24 V
Campo consentito, limite inferiore (DC)19,2 V
Campo consentito, limite superiore (DC)28,8 V
Protezione da inversione polaritàSì
Protezione da cortocircuitoSì
Tamponamento interruzione di rete e di tensione
● Tempo di tamponamento interruzione di rete/tensione10 ms
Corrente d'ingresso
Corrente assorbita (valore nominale)450 mA
Corrente assorbita, max.550 mA
Corrente d'inserzione, max.3,7 A
I²t0,09 A²·s
Potenza
Potenza di alimentazione nel bus backplane4,5 W
Potenza dissipata
Potenza dissipata, tip.1,9 W
Area di indirizzi
Spazio d'indirizzamento per modulo
● Spazio d'indirizzamento per modulo, max.256 byte; Per ogni ingresso / uscita
Spazio d'indirizzamento per stazione
● Spazio d'indirizzamento per stazione, max.512 byte; Dipendente dalla progettazione
Configurazione hardware
Telaio di montaggio
● Unità per telaio di montaggio, max.32; + 16 moduli ET 200AL
Sottomoduli
● Numero di sottomoduli per ogni stazione, max.256
Interfacce
Numero di interfacce PROFINET1; 2 porte (switch)
1ª interfaccia
Fisica dell'interfaccia
● Numero delle porte2
● Switch integratoSì
● RJ 45 (Ethernet)Sì; BusAdapter premontato BA 2 x RJ45
● BusAdapter (PROFINET)Sì; BusAdapter impiegabili: BA 2 x RJ45, BA 2 x FC
Protocolli
● PROFINET IO-DeviceSì
● Comunicazione IE apertaSì
● Ridondanza dei mezzi trasmissiviSì; PROFINET MRP
Fisica dell'interfaccia
RJ 45 (Ethernet)
● Metodo di trasmissionePROFINET a 100 Mbit/s full-duplex (100BASE-TX)
● 10 Mbit/sSì; per servizi Ethernet
● 100 Mbit/sSì; PROFINET a 100 Mbit/s full-duplex (100BASE-TX)
● AutonegotiationSì
● AutocrossingSì
Protocolli
PROFINET IO-Device
Servizi
— IRTSì; con clock di trasmissione da 250 µs a 4 ms in passi di 125 µs
— PROFIenergySì
— Avvio priorizzatoSì
— Shared DeviceSì
— Numero di IO-Controller con Shared Device, max.2
Funzionamento ridondante
● Ridondanza di sistema PROFINET (S2)No
Ridondanza dei mezzi trasmissivi
— MRPSì
— MRPDNo
Comunicazione IE aperta
● TCP/IPSì
● SNMPSì
● LLDPSì
Allarmi/diagnostica/informazioni di stato
Visualizzazione di statoSì
AllarmiSì
Funzione di diagnosticaSì
LED di visualizzazione diagnostica
● LED RUNSì; LED verde
● ERROR-LEDSì; LED rosso
● MAINT-LEDSì; LED giallo
● Sorveglianza della tensione di alimentazione (PWR-LED)Sì; LED PWR verde
● LED di collegamento LINK TX/RXSì; 2 x Link LED verdi sul BusAdapter
Separazione di potenziale
tra bus backplane ed elettronicaNo
tra PROFINET e tutti gli altri circuitiSì; AC 1 500 V
tra l'alimentazione e tutti gli altri circuitiNo
Differenza di potenziale consentita
tra i diversi circuitiBassissima tensione di sicurezza SELV
Norme, omologazioni, certificati
Classe del carico di rete2
Security levelSecondo Security Level 1 Test Cases V1.1.1
Condizioni ambientali
Temperatura ambiente in esercizio
● Posizione di montaggio orizzontale, min.-40 °C; = Tmin (incl. condensa / gelo)
● Posizione di montaggio orizzontale, max.70 °C; = Tmax
● Posizione di montaggio verticale, min.-40 °C; = Tmin
● Posizione di montaggio verticale, max.50 °C; = Tmax
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH incl. condensa / gelo (evitare messa in servizio in presenza di condensa), posizione di montaggio orizzontale
Resistenza
Liquidi di raffreddamento e lubrificazione
— resistenza ai comuni liquidi di raffreddamento e lubrificazioneSì; Incl. olio e diesel nebulizzato nell'aria
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Conformal Coating
● Rivestimenti per piastre di circuito stampato secondo EN 61086Sì; Classe 2 per elevata affidabilità
● Protezione contro la sporcizia secondo EN 60664-3Sì; Protezione del tipo 1
● Military Testing secondo MIL-I-46058C, Amendment 7Sì; Scolorimento del rivestimento possibile durante la durata di vita
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830ASì; Conformal Coating, Classe A
Tecnica di collegamento
ET-Connection
● tramite BU /BA SendSì; + 16 moduli ET 200AL
Dimensioni
Larghezza50 mm
Altezza117 mm
Profondità74 mm
Pesi
Peso, ca.190 g; IM 155-6 PN BA con 2 x porte RJ45 e modulo server
Ultima modifica:19/08/2020


Prodotto
Numero Articolo (MFN)6AG1155-6AA01-7BN0
DescrizioneSIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C con Conformal Coating based on 6ES7155-6AA01-0BN0 . Bundle PROFINET IM, IM 155-6PN ST, max. 32 moduli di periferia e 16 moduli ET 200AL, Hot Swap singolo, Bundle costituito da: modulo d'interfaccia (6AG1155-6AU01-7BN0), modulo server (6AG1193-6PA00-7AA0), BusAdapter BA 2xRJ45 (6AG1193-6AR00-7AA0)
Famiglia ProdottoSIPLUS Moduli d'interfaccia
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AK / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione37 Giorno / Giorni
Peso netto0,247 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo122,00 x 83,00 x 63,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047618088507
UPC804766553691
Codice doganale85176200
LKZ_FDB/ CatalogIDA&DSE/SIPADD
Gruppo prodotti4257
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 04.12.17
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1532-15-17-05
