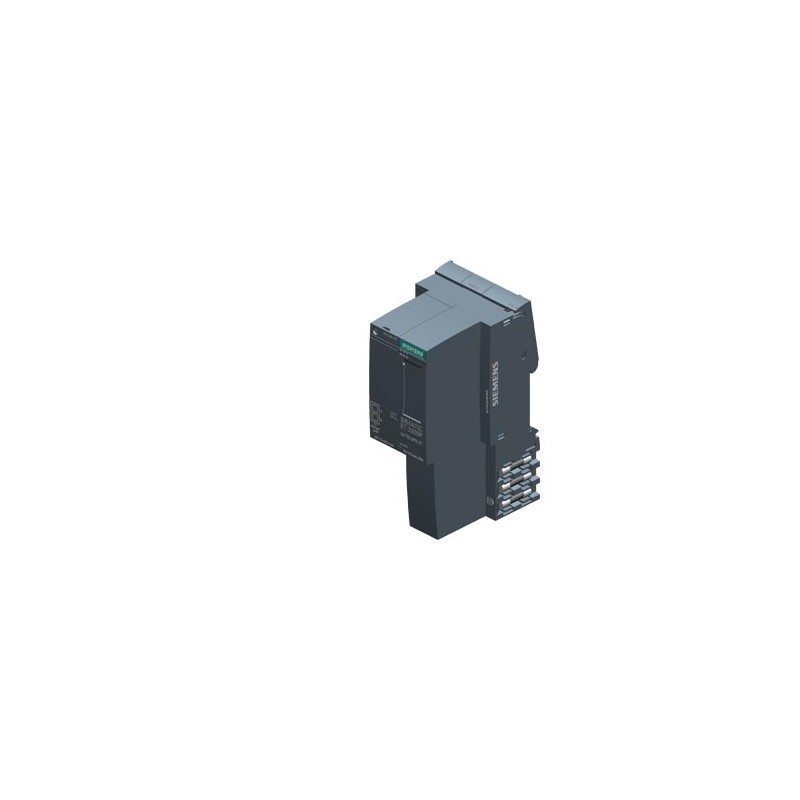

6AG1155-6AA01-7BN0 SIEMENS SIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C avec Conformal Coating basé sur 6ES71.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1155-6AA01-7BN0 SIEMENS SIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C avec Conformal Coating basé sur 6ES71..

6AG1155-6AA01-7BN0

SIEMENS

SIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C avec Conformal Coating basé sur 6ES7155-6AA01-0BN0 . Bundle PROFINET IM, IM 155-6PN ST, 32 modules de périphérie et 16 modules ET 200AL au maximum, remplacement à chaud unique, le bundle est constitué de : Module d'interface (6AG1155-6AU01-7BN0), module serveur (6AG1193-6PA00-7AA0), adaptateur de bus BA 2xRJ45 (6AG1193-6AR00-7AA0)

SIPLUS ET 200SP IM155-6PN ST -40...+70 °C avec revêtement formé basée sur: 6ES7155-6AA01-0BN0 . Bundle PROFINET IM, IM 155-6PN ST, max. 32 modules d'e / s et 16 modules ET 200AL, de l'extraction à chaud de l'emballage individuel comprenant: un module d'interface (6AG1155-6AU01-7BN0), le module serveur (6AG1193-6PA00-7AA0), adaptateur de bus BA 2xRJ45 (6AG1193-6AR00-7AA0)

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001604 - Bus de terrain, périphérie déc. - module de communication

Valeur Unité
supporte le protocole DeviceNet (EF003059) -
catégorie de protection contre les explosions pour le gaz (EF003997) -
catégorie de protection contre les explosions pour la poussière (EF003998) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
type de tension d’alimentation (EF002991) DC
protocole pris en charge pour TCP/IP (EF003050) true
protocole pris en charge pour PROFIBUS (EF003052) -
protocole pris en charge pour CAN (EF003053) -
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) -
protocole pris en charge pour Data-Highway (EF003058) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour PROFINET IO (EF007525) true
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour EtherNet/IP (EF007521) -
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) true
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) -
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) -
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) -
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
avec séparation de potentiel (EF003272) true
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) false
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) false
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) true
adapté aux fonctions de sécurité (EF001597) true
catégorie selon EN 954-1 (EF006782) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) -
matériel associé (Ex ib) (EF004142) -
largeur (EF000008) 50.0mm
hauteur (EF000040) 117.0mm
profondeur (EF000049) 74.0mm


SIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C avec Conformal Coating basé sur 6ES7155-6AA01-0BN0 . Bundle PROFINET IM, IM 155-6PN ST, 32 modules de périphérie et 16 modules ET 200AL au maximum, remplacement à chaud unique, le bundle est constitué de : Module d'interface (6AG1155-6AU01-7BN0), module serveur (6AG1193-6PA00-7AA0), adaptateur de bus BA 2xRJ45 (6AG1193-6AR00-7AA0)
Informations générales
Désignation du type de produitIM 155-6 PN ST
Fonction du produit
● Données I&MOui; I&M0 á I&M3
● Remplacement de module en cours de fonctionnement (hot-swapping)Oui; Single Hot-Swapping
● Mode synchroneNon
Ingénierie avec
● PROFINET à partir de la version/révision GSDV2.3 / -
Gestion de la configuration
par enregistrementOui
Tension d'alimentation
Valeur nominale (CC)24 V
Plage admissible, limite inférieure (CC)19,2 V
Plage admissible, limite supérieure (CC)28,8 V
Protection contre l'inversion de polaritéOui
Protection contre les courts-circuitsOui
Temps de maintien sur panne réseau/d'alimentation
● Temps de maintien sur panne réseau/d'alimentation10 ms
Courant d'entrée
Consommation (valeur nominale)450 mA
Consommation, maxi550 mA
Courant d'appel, maxi3,7 A
I²t0,09 A²·s
Puissance
Puissance d'alimentation du bus de fond de panier4,5 W
Puissance dissipée
Puissance dissipée, typ.1,9 W
Plage d'adresses
Espace d'adresses par module
● Espace d'adresses par module, maxi256 byte; Par entrée / sortie
Espace d'adresses par poste
● Espace d'adresses par poste, max.512 byte; en fonction de la configuration
Configuration matérielle
Profilé-support
● Modules par châssis, maxi32; + 16 modules ET 200
Cartouches
● Nombre de sous-modules par station, max.256
Interfaces
Nombre d'interfaces PROFINET1; 2 ports (commutateur)
1. Interface
Réalisation physique de l'interface
● Nombre de ports2
● Commutateur intégréOui
● RJ 45(Ethernet)Oui; BusAdapter prémonté BA 2x RJ45
● BusAdapter (PROFINET)Oui; BusAdapter utilisables: BA 2x RJ45, BA 2x FC
Protocoles
● Périphérique PROFINET IOOui
● Communication IE ouverteOui
● Redondance des médiaOui; PROFINET MRP
Réalisation physique de l'interface
RJ 45(Ethernet)
● Procédé de transmissionPROFINET avec 100 Mbit/s duplex intégral (100BASE-TX)
● 10 Mbit/sOui; pour services Ethernet
● 100 Mbit/sOui; PROFINET avec 100 Mbit/s duplex intégral (100BASE-TX)
● AutonégociationOui
● AutocrossingOui
Protocoles
Périphérique PROFINET IO
Services
— IRTOui; avec des cadences d'émission de 250 µs à 4 ms par incréments de 125 µs
— PROFIenergyOui
— Démarrage prioritaireOui
— Shared DeviceOui
— Nombre de périphériques IO pour Shared Device, max.2
Mode redondant
● Redondance système PROFINET (S2)Non
Redondance des média
— MRPOui
— MRPDNon
Communication IE ouverte
● TCP/IPOui
● SNMPOui
● LLDPOui
Alarmes/diagnostic/information d'état
Signalisation d'étatOui
AlarmesOui
Fonctions de diagnosticOui
Signalisation de diagnostic par LED
● LED RUNOui; LED verte
● LED ERROROui; LED rouge
● LED MAINTOui; LED jaune
● Surveillance de la tension d'alimentation (LED PWR)Oui; LED verte PWR
● Indicateur de liaison LINK TX/RXOui; 2x LED Link vertes sur BusAdapter
Séparation galvanique
entre bus interne et électroniqueNon
entre PROFINET et tous les autres circuitsOui; 1 500 V CA
entre l'alimentation et tous les autres circuitsNon
Différence de potentiel admissible
entre les différents circuitsTrès basse tension de sécurité TBTS
Normes, homologations, certificats
Classe de charge de bus2
Niveau de sécuritéConformément à Security Level 1 Test Cases V1.1.1
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel)
● Montage horizontal, maxi70 °C; = Tmax
● Montage vertical, mini-40 °C; = Tmin
● Montage vertical, maxi50 °C; = Tmax
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH condensation/gel inclus (aucune mise en service en cas de condensation), position de montage verticale
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Connectique
Connexion ET
● via BU-Send/BA-SendOui; + 16 modules ET 200
Dimensions
Largeur50 mm
Hauteur117 mm
Profondeur74 mm
Poids
Poids approx.190 g; IM 155-6 PN BA avec 2x ports RJ45 et module serveur
dernière modification :25-08-2020


Produit
Numéro d'article6AG1155-6AA01-7BN0
Description d'articleSIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C avec Conformal Coating basé sur 6ES7155-6AA01-0BN0 . Bundle PROFINET IM, IM 155-6PN ST, 32 modules de périphérie et 16 modules ET 200AL au maximum, remplacement à chaud unique, le bundle est constitué de : Module d'interface (6AG1155-6AU01-7BN0), module serveur (6AG1193-6PA00-7AA0), adaptateur de bus BA 2xRJ45 (6AG1193-6AR00-7AA0)
Famille de produitSIPLUS Modules d'interface
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)37 Jour(s)
Poids Net par quantité0.247 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage122.00 x 83.00 x 63.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618088507
UPC804766553691
N° d'Export85176200
Rubrique catalogue (PDF)A&DSE/SIPADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 04.12.2017
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1155-6AA01-7BN0 FR_6AG1155-6AA01-7BN0.pdf 116 Kbytes 6AG1155-6AA01-7BN0 FR_6AG1155-6AA01-7BN0.pdf
