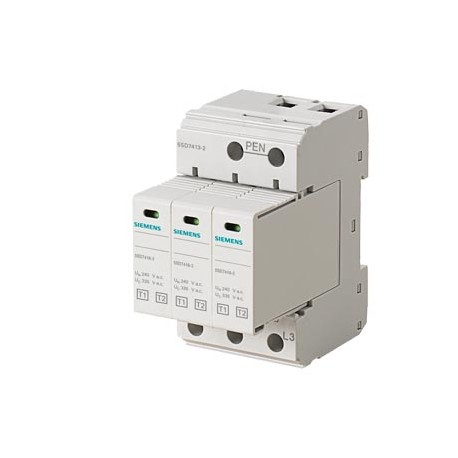

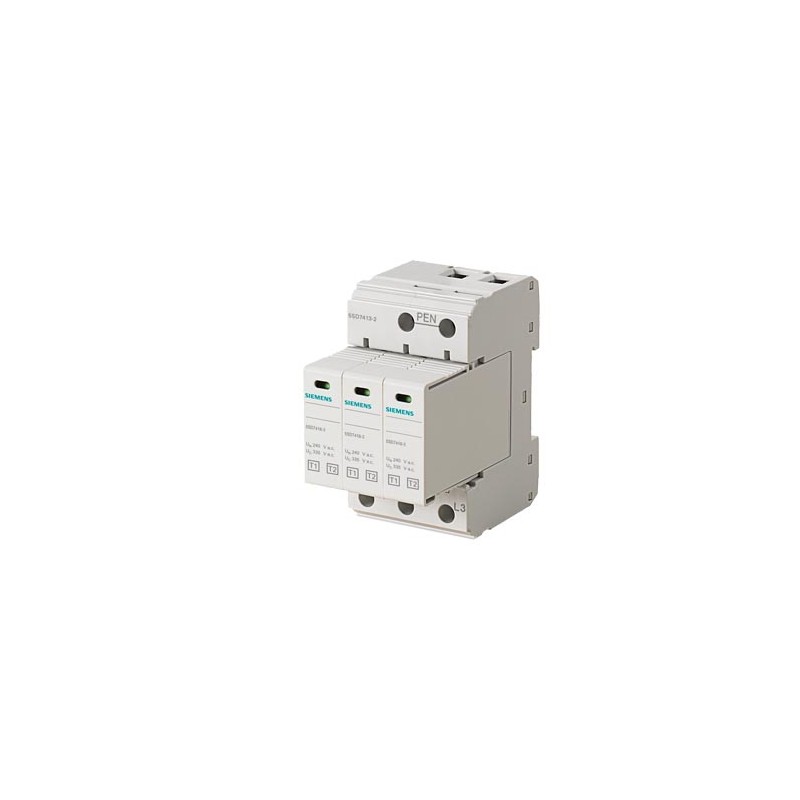

5SD7413-2 SIEMENS scaricatore di sovratensione di origine atmosferica T1/T2, UN 240/400V, UC AC 335V, moduli.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SD7413-2 SIEMENS scaricatore di sovratensione di origine atmosferica T1/T2, UN 240/400V, UC AC 335V, moduli..

5SD7413-2

SIEMENS

scaricatore di sovratensione di origine atmosferica T1/T2, UN 240/400V, UC AC 335V, moduli di protezione inseribili, 3+0 circuito (TN-C), larghezza 54mm

SCARICATORE DI SOVRATENSIONE A 3 POLI, PER SISTEMI DI RETE TN-C (SENZA TELEAVVISO), 37,5 kA. Prodotto secondo le specifiche del cliente. Nessuna possibilità di rimborso o cancellazione.

Maggiori dettagli


messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica

PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $392.15
Prezzo unitario: $392.15

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Dati tecnici

scaricatore di sovratensione di origine atmosferica T1/T2, UN 240/400V, UC AC 335V, moduli di protezione inseribili, 3+0 circuito (TN-C), larghezza 54mm
Dati generali
normaIEC 61643-11: 2011, EN 61643-11: 2012
denominazione del prodottoDispositivo di protezione da sovratensione
classificazione SPD / secondo EN 61643-11
● classe di prova I Tipo 1Si
● classe di prova II tipo 2Si
● classe di prova III Tipo 3No
numero delle porte SPD1
esecuzione del prodottoScaricatore combinato
esecuzione dei poli3
designazione delle linee di protezioneL-PEN
accessori3 x 5SD7418-3
tipo di fissaggioGuida DIN NS 35
materiale / della custodiaPA 6.6 / PBT
grandezza costruttiva dello scaricatore di sovratensione3 U.M.
Grado d'inquinamento2
categoria di sovratensione / secondo IEC 61010-1III
grado di protezione IP / con collegamento di tutti i morsettiIP20
accelerazione d'urto30 gn
accelerazione di vibrazione / con 5 Hz ... 500 Hz / limitata a 2,5 h / per ogni asse7,5 gn
temperatura ambiente / durante l'esercizio-40 °C ... 80 °C
temperatura ambiente / durante l'immagazzinaggio e il trasporto-40 °C ... 80 °C
umidità relativa / durante l'esercizio5 % ... 95 %
altitudine di installazione / per altitudine s.l.m. / max.2 000 m
Larghezza53,4 mm
Altezza89,9 mm
profondità77,5 mm
peso netto518 g
Dati élettrici
tipo di sistema di distribuzioneTN-C
tensione di impiego230 V
tensione di impiego permanente
● max.335 V
potenza apparente assorbita / max.810 mVA
corrente impulsiva di scarica
● per (8/20) µs12,5 kA
● per 1 fase / per (8/20) µs50 kA
● tra L e (PE)N / per (8/20) µs12,5 kA
● tra L e N / per (8/20) µs50 kA
corrente impulsiva di scarica totale / per (8/20) µs150 kA
corrente impulsiva di fulmine totale / per (10/350) µs37,5 kA
valore di picco della corrente di fulmine / per (10/350) µs12,5 kA
carica del fulmine / per (10/350) µs6,25 A·s
energia specifica del fulmine / per (10/350) µs39
resistenza a cortocircuito (SCCR) / con 264 V25 kA
livello di protezione1,2 kV
● max.1,2 kV
● tra N e L1,6 kV
tensione residua
● con valore nominale della corrente impulsiva di scarica / max.1,2 kV
● con 10 kA / max.1,1 kV
● con 5 kA / max.1 kV
● con 3 kA / max.0,9 kV
tempo di intervento25 ns
fattore di intervento regolabile / della corrente di sgancio1,6
esecuzione della protezione / con collegamento VAC 80 A (gG)
esecuzione della protezione / con collegamento T160 A AC (gG)
Connessioni /Morsetti
esecuzione del collegamento elettricoMorsetto a vite
lunghezza di spelatura16 mm
coppia di serraggio4,3 ... 4,7
lunghezza di spelatura16 mm
sezione di conduttore collegabile
● per conduttori flessibili1,5 ... 25
● con conduttore rigido1,5 ... 35
● filo flessibile1,5 ... 25
numero AWG / come sezione di conduttore collegabile codificata15 ... 2
esecuzione del filetto / della vite di collegamentoM5
esecuzione del segnaleottica
NEMA/UL - Data
tipo di sistema di distribuzioneTN-C
comportamento TOV
● con tensione di prova TOVAC 415 V (5 s / withestand mode)

Download e manuali

classe di infiammabilità secondo UL 94V0
Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SD7413-2
Descrizionescaricatore di sovratensione di origine atmosferica T1/T2, UN 240/400V, UC AC 335V, moduli di protezione inseribili, 3+0 circuito (TN-C), larghezza 54mm
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,556 Kg
Dimensioni dell'imballo58,00 x 106,00 x 78,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869427621
UPCNon disponibile
Codice doganale85363090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5524
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.10
Product classD: Prodotti fabbricati su ordinazione e con psecifiche del clienti. Il materiale non riutilizzabile ne è possibile un reso.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-13-08-05
eClass7.127-13-08-05
eClass827-13-08-05
eClass927-13-08-05
eClass9.127-13-08-05
ETIM5EC000941
ETIM6EC000941
ETIM7EC000941
ETIM8EC000941

Dati ETIM

ETIM: EC000941 - Limitatore di sovratensione per rete elettrica

Valore Unità
numero di conduttori (esclusa terra) (EF001148) -
max. corrente di scarica (8/20) (EF012274) -kA
forma della rete DC (EF009926) 0
forma della rete IT (EF009927) 0
forma della rete TN (EF009928) 0
forma della rete TN-C (EF009929) 1
forma della rete TN-C-S (EF009933) 0
forma della rete TN-S (EF009930) 0
forma della rete TT (EF009931) 0
altre forme della rete (EF009932) 0
corrente impulsiva di dispersione nominale (8/20) (EF004214) 50.0kA
tensione nominale AC (EF004220) -V
tensione nominale DC (EF004221) -V
resistenza di cortocircuito (Isccr) (EF012627) 25.0kA
tensione permanente AC max. (EF004198) 335V
tensione permanente DC max. (EF004777) -V
tipo di montaggio (EF000003) Guida DIN (top hat rail) 35 mm
dimensione (EF002566) 3 UM
max. tensione PV (EF008795) -V
livello di protezione (EF003525) 1200.0kV
sezione max. del conduttore rigido (uni-/multifilare) (EF008827) 35.0mm²
sezione max. del conduttore flessibile (a filo sottile) (EF008828) 25.0mm²
livello di protezione L-N (EF004236) 1.6kV
con contatto telecomunicazioni (EF000422) false
fusibile ausiliario integrato (EF008797) false
segnalazione nell’apparecchio (EF004241) senza
classe di prova tipo 2 (EF004230) true
grado di protezione (IP) (EF005474) IP20
livello di protezione N-PE (EF008796) -kV
