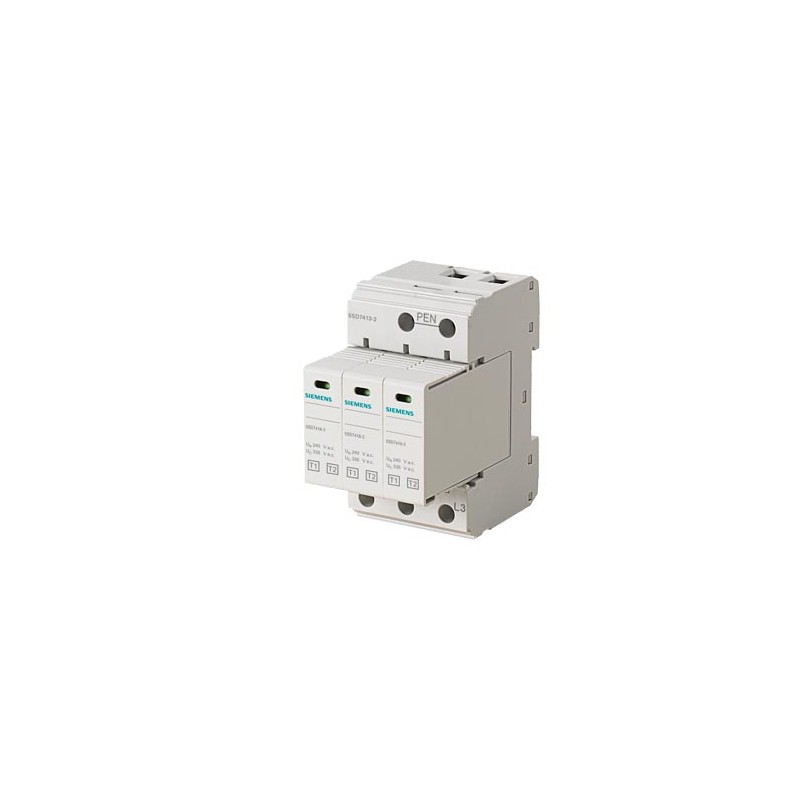

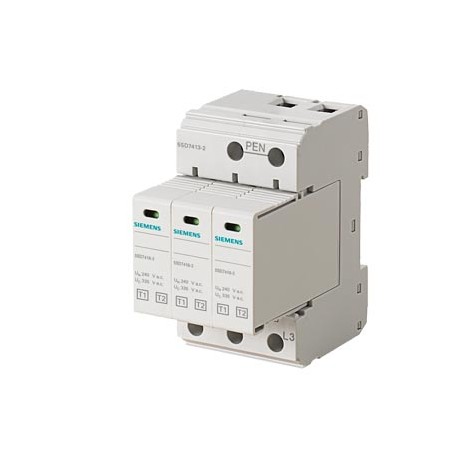

5SD7413-2 SIEMENS Blitzstromableiter T1/T2, UN 240/400V, UC 335V A.C., Schutzbausteine steckbar, 3+0 Schaltu.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

5SD7413-2 SIEMENS Blitzstromableiter T1/T2, UN 240/400V, UC 335V A.C., Schutzbausteine steckbar, 3+0 Schaltu..

5SD7413-2

SIEMENS

Blitzstromableiter T1/T2, UN 240/400V, UC 335V A.C., Schutzbausteine steckbar, 3+0 Schaltung (TN-C), Breite 54mm

3-POLIGER ÜBERSPANNUNGSABLEITER, FÜR TN-C-NETZWERKSYSTEME (OHNE FERNWARNUNG), 37,5 kA. Gefertigt nach Kundenvorgaben. Keine Möglichkeit der Rückerstattung oder Stornierung.

Mehr Infos


Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung

ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Andere modulare Geräte

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $392.44
Stückpreis: $392.44

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Blitzstromableiter T1/T2, UN 240/400V, UC 335V A.C., Schutzbausteine steckbar, 3+0 Schaltung (TN-C), Breite 54mm
Allgemeine Daten
NormIEC 61643-11: 2011, EN 61643-11: 2012
Produkt-BezeichnungÜberspannungsschutzgerät
SPD-Klassifikation / gemäß EN 61643-11
● Prüfklasse I Typ 1Ja
● Prüfklasse II Typ 2Ja
● Prüfklasse III Typ 3Nein
Anzahl der SPD-Ports1
Ausführung des ProduktsKombiableiter
Ausführung der Pole3
Bezeichnung der SchutzpfadeL-PEN
Zubehör3 x 5SD7418-3
Art der BefestigungHutschiene NS 35
Material / des GehäusesPA 6.6 / PBT
Baugröße des Überspannungsableiters3 TE
Verschmutzungsgrad2
Überspannungskategorie / gemäß IEC 61010-1III
Schutzart IP / bei Anschluss aller KlemmenIP20
Schockbeschleunigung30 gn
Schwingbeschleunigung / bei 5 Hz ... 500 Hz / befristet auf 2,5 h / je Achse7,5 gn
Umgebungstemperatur / während Betrieb-40 °C ... 80 °C
Umgebungstemperatur / während Lagerung und Transport-40 °C ... 80 °C
relative Luftfeuchte / während Betrieb5 % ... 95 %
Aufstellungshöhe / bei Höhe über NN / maximal2 000 m
Breite53,4 mm
Höhe89,9 mm
Gesamttiefe77,5 mm
Nettogewicht518 g
Elektrische Daten
Art des VerteilungssystemsTN-C
Betriebsspannung230 V
Dauerbetriebsspannung
● maximal335 V
aufgenommene Scheinleistung / maximal810 mVA
Ableitstoßstrom
● bei (8/20) µs12,5 kA
● bei 1-Phase / bei (8/20) µs50 kA
● zwischen L und (PE)N / bei (8/20) µs12,5 kA
● zwischen L und N / bei (8/20) µs50 kA
Ableitstoßstrom gesamt / bei (8/20) µs150 kA
Blitzstoßstrom gesamt / bei (10/350) µs37,5 kA
Blitzstromscheitelwert / bei (10/350) µs12,5 kA
Ladung des Blitzes / bei (10/350) µs6,25 A·s
spezifische Energie des Blitzes / bei (10/350) µs39
Kurzschlussfestigkeit (SCCR) / bei 264 V25 kA
Schutzpegel1,2 kV
● maximal1,2 kV
● zwischen N und L1,6 kV
● Restspannung / bei Nennwert des Ableitstoßstroms / maximal1,2 kV
● Restspannung / bei 10 kA / maximal1,1 kV
● Restspannung / bei 5 kA / maximal1 kV
● Restspannung / bei 3 kA / maximal0,9 kV
Ansprechzeit25 ns
Current tripping factor k1,6
Ausführung der Absicherung / bei V-Anschluss80 A AC (gG)
Ausführung der Absicherung / bei T-Anschluss160 A AC (gG)
Anschlüsse/ Klemmen
Ausführung des elektrischen AnschlussesSchraubklemme
Abisolierlänge16 mm
Anzugsdrehmoment4,3 ... 4,7
Abisolierlänge16 mm
anschließbarer Leiterquerschnitt
● bei feindrähtigem Leiter1,5 ... 25
● bei starrem Leiter1,5 ... 35
● feindrähtig1,5 ... 25
anschließbarer Leiter / AWG15 ... 2
Ausführung des Gewindes / der AnschlussschraubeM5
Ausführung des Signalsoptisch
NEMA/UL - Daten
Art des VerteilungssystemsTN-C
TOV-Verhalten
● bei TOV-Prüfspannung415 V AC (5 s / withestand mode)

Downloads und Handbücher

Brennbarkeitsklasse gemäß UL 94V0
Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator


Zusätzliche Daten

Produkt
Artikelnummer5SD7413-2
ArtikelbeschreibungBlitzstromableiter T1/T2, UN 240/400V, UC 335V A.C., Schutzbausteine steckbar, 3+0 Schaltung (TN-C), Breite 54mm
ProduktfamilieGrundgeräte
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe12G
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-P-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)2 Tag(e)
Nettogewicht pro ME0,556 kg
Verpackungsmaße58,00 x 106,00 x 78,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869427621
UPCNicht verfügbar
Statistische Warennummer85363090
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5524
GeschäftsbereichskennzahlP310
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.05.2010
ProduktklasseD: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-13-08-05
eClass7.127-13-08-05
eClass827-13-08-05
eClass927-13-08-05
eClass9.127-13-08-05
ETIM5EC000941
ETIM6EC000941
ETIM7EC000941
ETIM8EC000941

ETIM-Daten

ETIM: EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung

Wert Einheit
Anzahl der Leiter (ohne Erde) (EF001148) -
Max. Ableitstoßstrom (8/20) (EF012274) -kA
Netzform DC (EF009926) 0
Netzform IT (EF009927) 0
Netzform TN (EF009928) 0
Netzform TN-C (EF009929) 1
Netzform TN-C-S (EF009933) 0
Netzform TN-S (EF009930) 0
Netzform TT (EF009931) 0
Netzform sonstige (EF009932) 0
Nennableitstoßstrom (8/20) (EF004214) 50.0kA
Nennspannung AC (EF004220) -V
Nennspannung DC (EF004221) -V
Kurzschlussfestigkeit (Isccr) (EF012627) 25.0kA
Höchste Dauerspannung AC (EF004198) 335V
Höchste Dauerspannung DC (EF004777) -V
Montageart (EF000003) Hutschiene TH35
Baugröße (EF002566) 3 TE
Max. PV-Spannung (EF008795) -V
Schutzpegel (EF003525) 1200.0kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) 35.0mm²
Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) 25.0mm²
Schutzpegel L-N (EF004236) 1.6kV
Mit Fernmeldekontakt (EF000422) false
Integrierte Vorsicherung (EF008797) false
Signalisierung am Gerät (EF004241) ohne
Prüfklasse Typ 2 (EF004230) true
Schutzart (IP) (EF005474) IP20
Schutzpegel N-PE (EF008796) -kV
