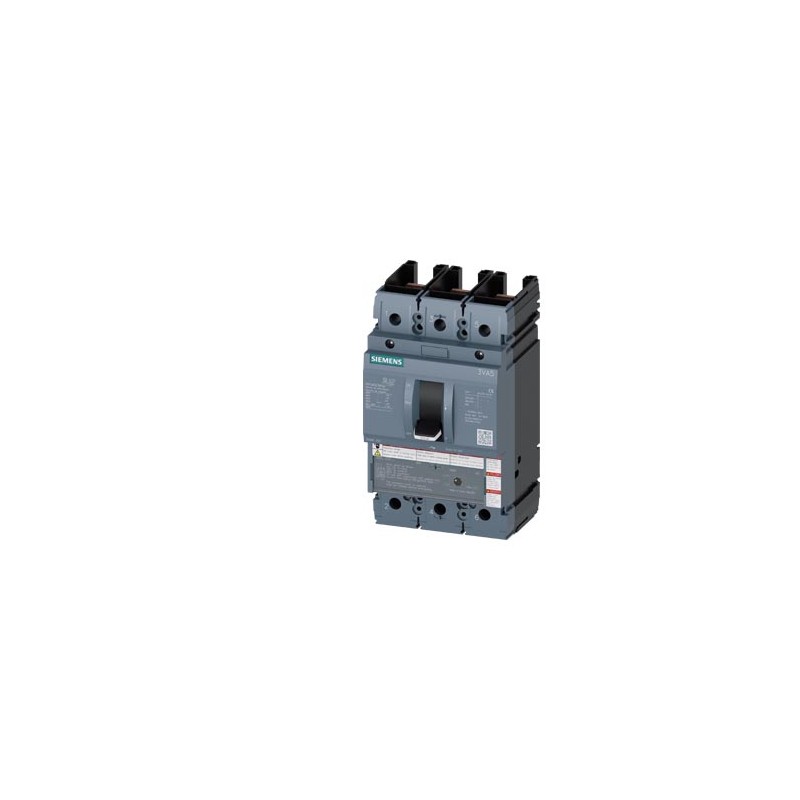

3VA5217-5EF31-0DF0 SIEMENS interruttore automatico 3VA5 UL Frame 250 classe del potere di interruzione M 35k.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3VA5217-5EF31-0DF0 SIEMENS interruttore automatico 3VA5 UL Frame 250 classe del potere di interruzione M 35k..

3VA5217-5EF31-0DF0

SIEMENS

interruttore automatico 3VA5 UL Frame 250 classe del potere di interruzione M 35kA @ 480V a 3 poli, protezione impianto TM240, ATAM, In=175 A protezione da sovraccarico Ir=140 A ... 175 A protezione da cortocircuito Ii=5 ... 10 x In senza collegamento interruttore automatico 3VA5 UL Frame 250 classe del potere di interruzione M 35kA @ 480V

Interruttore automatico 3VA5 UL taglia 250 taglio classe di potenza M 35 kA x 480 V 3 poli, protezione di distribuzione TM240, ATAM, In-175 A protezione sovraccarico Ir-140 A... 175 Una protezione cortocircuito Ii-5...10 × In Offline Automatico 3VA5 UL taglia 250 tipo di potenza di taglio M 35 kA x 480 V. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori scatolati SENTRON 3VA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore automatico 3VA5 UL Frame 250 classe del potere di interruzione M 35kA @ 480V a 3 poli, protezione impianto TM240, ATAM, In=175 A protezione da sovraccarico Ir=140 A ... 175 A protezione da cortocircuito Ii=5 ... 10 x In senza collegamento interruttore automatico 3VA5 UL Frame 250 classe del potere di interruzione M 35kA @ 480V
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttori automatici scatolati
denominazione del prodotto / secondo UL-FileMFAS
esecuzione del prodottoProtezione impianto
esecuzione dell'interruttore sottocarico / secondo UL 489 / interruttore automatico per Heating, Air Conditioning and Refrigeration (tipo HACR)Si
esecuzione dell'interruttore sottocarico / secondo UL 489 / interruttore automatico per High-Intensity-Discharge (tipo HID)No
esecuzione dell'interruttore sottocarico / secondo UL 489 / interruttore automatico per Switching Duty (tipo SWD)No
esecuzione dello sganciatore di sovracorrenteTM240
funzione di protezione dello sganciatore di sovracorrenteLI
numero di poli3
Dati tecnici generali
Tensione nominale di isolamento Ui800 V
tensione di impiego / con DC / valore nominale750 V
potenza dissipata [W] / max.43 W
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo14,17 W
durata di vita meccanica (cicli di manovra) / tip.20 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 380/415 V8 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 690 V4 000
durata di vita elettrica (cicli di manovra) / con 480 V8 000
durata di vita elettrica (cicli di manovra) / con 600 V4 000
caratteristica del prodotto / per conduttore di neutro / potenziabile/aggiornabile / protezione da cortocircuito e sovraccaricoNo
funzione del prodotto
● funzione di comunicazioneNo
● altra funzione di misuraNo
Peso netto per UQ2.1 kg
Elettricità
marcatura / secondo UL 489 / 100%-rated breakerNo
corrente di impiego
● a 40 °C175 A
● a 45 °C171 A
● a 50 °C166 A
● a 55 °C162 A
● a 60 °C158 A
● a 65 °C153 A
● a 70 °C149 A
Capacità di commutazione IEC 60947
classe di potere di interruzione dell'interruttore automaticoM
potere di interruzione estremo in cortocircuito (Icu)
● con 240 V85 kA
● con 415 V55 kA
● con 690 V7 kA
potere di interruzione di servizio in cortocircuito (Ics)
● con 240 V85 kA
● con 415 V55 kA
● con 690 V7 kA
potere di chiusura in cortocircuito (Icm)
● con 240 V187 kA
● con 415 V121 kA
● con 690 V11,9 kA
esecuzione della protezione da cortocircuitoper i valori di potenza di manovra in reti DC vedi Manuale del prodotto Interruttori automatici scatolati 3VA; il link si trova nella sezione Service & Support nell'ultimo capitolo
Capacità di commutazione UL 489
potere di interruzione corrente
● con 240 V85 kA
● con 480 V35 kA
● con 600 V18 kA
Parametri regolabili
valore di intervento impostabile per corrente / dello sganciatore di sovraccarico dipendente dalla corrente / valore iniziale200 A
valore di intervento impostabile per corrente / dello sganciatore di sovraccarico dipendente dalla corrente / valore finale200 A
funzione del prodotto / protezione da guasto verso terraNo
Progettazione meccanica
altezza [in]7,28 in
Altezza185 mm
larghezza [in]4,13 in
Larghezza105 mm
profondità [in]3,27 in
profondità83 mm
Connessioni
disposizione della connessione elettrica / per circuito principalesenza collegamento
esecuzione del collegamento elettrico / per circuito principalesenza
Circuito ausiliario
parte integrante del prodotto
● bobina di minima tensioneSi
● bobina a lancio di correnteNo
● bobina di minima tensione con contatto anticipatoNo
● contatto di segnalazione sgancioSi
numero dei contatti CO / per contatti ausiliari2
Accessori
ampliamento del prodotto / opzionale / comando motorizzatoSi
n. di articolo del produttore
● dell'interruttore base fornito in dotazione3VA52175EF310AA0
● dei blocchetti di contatti ausiliari/di allarme integrati3VA9988-0AA12
● dei blocchetti di contatti ausiliari/di allarme integrati3VA9988-0AB12
● dello sganciatore ausiliario integrato3VA9608-0BB25
Condizioni ambientali
grado di protezione IP / lato frontaleIP40
temperatura ambiente
● durante l'esercizio / min.-25 °C
● durante l'esercizio / max.70 °C
● durante l'immagazzinaggio / min.-40 °C
● durante l'immagazzinaggio / max.80 °C
Certificati
codice di riferimento / secondo IEC 81346-2:2009Q
certificato di idoneità / come omologazione per Marine (non per navi da guerra) / Supplement SBNo

Download e manuali

General Product ApprovalEMC

CSA

Confirmation

UL

Miscellaneous

EAC

RCM

Declaration of ConformityMarine / Shipping

UK Declaration of Conformity

EC/EU-Declaration of Conformity

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

other

Miscellaneous

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Ultima modifica:21/10/2021
Data
15/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3VA5217-5EF31-0DF0
Descrizioneinterruttore automatico 3VA5 UL Frame 250 classe del potere di interruzione M 35kA @ 480V a 3 poli, protezione impianto TM240, ATAM, In=175 A protezione da sovraccarico Ir=140 A ... 175 A protezione da cortocircuito Ii=5 ... 10 x In senza collegamento interruttore automatico 3VA5 UL Frame 250 classe del potere di interruzione M 35kA @ 480V
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter1CB
Metal FactorLOA-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : EAR99 / AL : N
Tempo minimo di produzione40 Giorno / Giorni
Peso netto2,100 Kg
Dimensioni dell'imballo125,00 x 175,00 x 123,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042949330646
UPCNon disponibile
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5385
Group CodeP360
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 11.01.20
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
