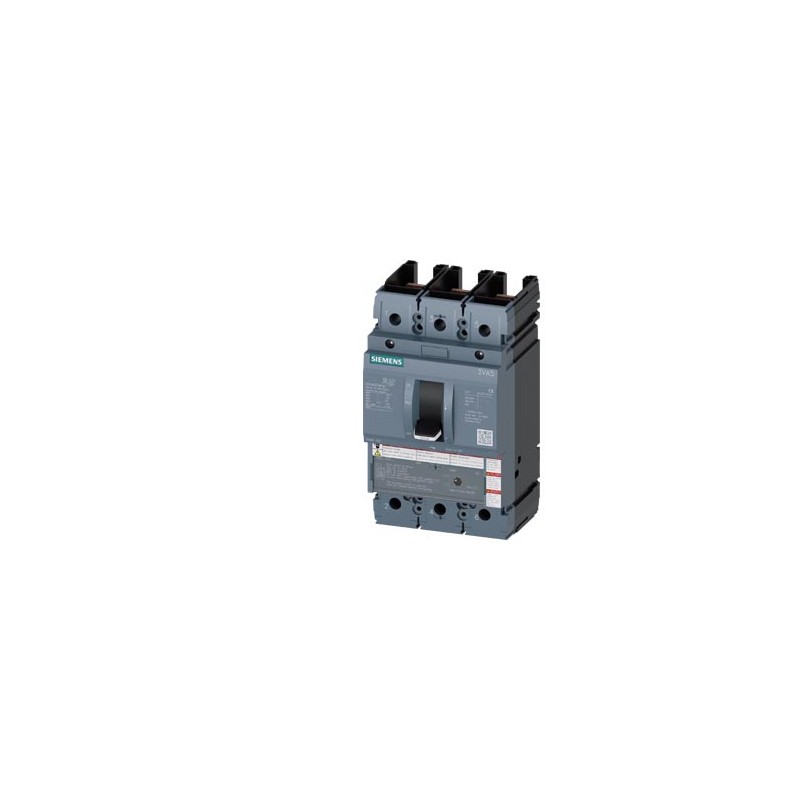

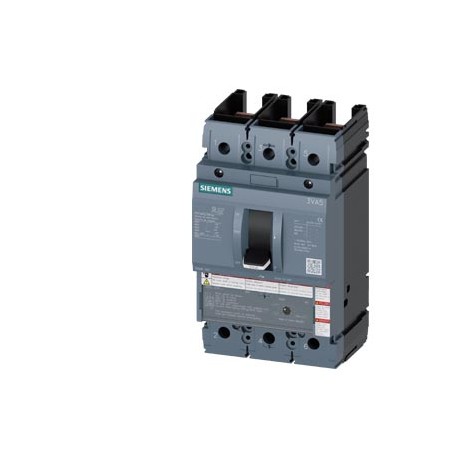

3VA5217-5EF31-0DF0 SIEMENS Interruptor automático 3VA5 UL tamaño 250 clase de poder de corte M 35 kA @ 480 V..
3VA5217-5EF31-0DF0
SIEMENS
Interruptor automático 3VA5 UL tamaño 250 clase de poder de corte M 35 kA @ 480 V 3 polos, protección de distribuciones TM240, ATAM, In=175 A protección de sobrecarga Ir=140 A...175 A protección de cortocircuito Ii=5...10 × In Sin conexión Interruptor automático 3VA5 UL tamaño 250 clase de poder de corte M 35 kA @ 480 V
DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VA SENTRON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Más vendidos
▲Más Información
▲Datos técnicos
| Interruptor automático 3VA5 UL tamaño 250 clase de poder de corte M 35 kA @ 480 V 3 polos, protección de distribuciones TM240, ATAM, In=175 A protección de sobrecarga Ir=140 A...175 A protección de cortocircuito Ii=5...10 × In Sin conexión Interruptor automático 3VA5 UL tamaño 250 clase de poder de corte M 35 kA @ 480 V | ||||||||||||||||||||||||||||||||||||||
| La versión | ||||||||||||||||||||||||||||||||||||||
| nombre comercial del producto | SENTRON | |||||||||||||||||||||||||||||||||||||
| designación del producto | Interruptor automático de caja moldeada | |||||||||||||||||||||||||||||||||||||
| designación del producto / según UL File | MFAS | |||||||||||||||||||||||||||||||||||||
| tipo de producto | Protección de distribuciones | |||||||||||||||||||||||||||||||||||||
| tipo de interruptor / según UL 489 / interruptor automático Heating, Air Conditioning, and Refrigeration (tipo HACR) | Sí | |||||||||||||||||||||||||||||||||||||
| tipo de interruptor / según UL 489 / interruptor automático High Intensity Discharge (tipo HID) | No | |||||||||||||||||||||||||||||||||||||
| tipo de interruptor / según UL 489 / interruptor automático Switching Duty (tipo SWD) | No | |||||||||||||||||||||||||||||||||||||
| tipo del disparador de sobreintensidad | TM240 | |||||||||||||||||||||||||||||||||||||
| función de protección del disparador de sobreintensidad | LI | |||||||||||||||||||||||||||||||||||||
| número de polos | 3 | |||||||||||||||||||||||||||||||||||||
| Datos técnicos generales | ||||||||||||||||||||||||||||||||||||||
| Tensión de aislamiento asignada Ui | 800 V | |||||||||||||||||||||||||||||||||||||
| tensión de empleo / con DC / valor asignado | 750 V | |||||||||||||||||||||||||||||||||||||
| pérdidas [W] / máx. | 43 W | |||||||||||||||||||||||||||||||||||||
| pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo | 14,17 W | |||||||||||||||||||||||||||||||||||||
| vida útil mecánica (ciclos de maniobra) / típico | 20 000 | |||||||||||||||||||||||||||||||||||||
| vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 380/415 V | 8 000 | |||||||||||||||||||||||||||||||||||||
| vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 690 V | 4 000 | |||||||||||||||||||||||||||||||||||||
| vida útil eléctrica (ciclos de maniobra) / con 480 V | 8 000 | |||||||||||||||||||||||||||||||||||||
| vida útil eléctrica (ciclos de maniobra) / con 600 V | 4 000 | |||||||||||||||||||||||||||||||||||||
| propiedad del producto / para neutro / ampliable/reequipable / protección de cortocircuito y sobrecarga | No | |||||||||||||||||||||||||||||||||||||
| función del producto | ||||||||||||||||||||||||||||||||||||||
| ● función de comunicación | No | |||||||||||||||||||||||||||||||||||||
| ● otras funciones de medición | No | |||||||||||||||||||||||||||||||||||||
| Peso neto por UC | 2.1 kg | |||||||||||||||||||||||||||||||||||||
| Electricidad | ||||||||||||||||||||||||||||||||||||||
| marcado / según UL 489 / 100%-rated breaker | No | |||||||||||||||||||||||||||||||||||||
| intensidad de empleo | ||||||||||||||||||||||||||||||||||||||
| ● con 40 °C | 175 A | |||||||||||||||||||||||||||||||||||||
| ● con 45 °C | 171 A | |||||||||||||||||||||||||||||||||||||
| ● con 50 °C | 166 A | |||||||||||||||||||||||||||||||||||||
| ● con 55 °C | 162 A | |||||||||||||||||||||||||||||||||||||
| ● con 60 °C | 158 A | |||||||||||||||||||||||||||||||||||||
| ● con 65 °C | 153 A | |||||||||||||||||||||||||||||||||||||
| ● con 70 °C | 149 A | |||||||||||||||||||||||||||||||||||||
| Capacidad de conmutación IEC 60947 | ||||||||||||||||||||||||||||||||||||||
| clase de poder de corte del interruptor automático | M | |||||||||||||||||||||||||||||||||||||
| poder de corte corriente de cortocircuito límite (Icu) | ||||||||||||||||||||||||||||||||||||||
| ● con 240 V | 85 kA | |||||||||||||||||||||||||||||||||||||
| ● con 415 V | 55 kA | |||||||||||||||||||||||||||||||||||||
| ● con 690 V | 7 kA | |||||||||||||||||||||||||||||||||||||
| poder de corte corriente de cortocircuito de servicio (Ics) | ||||||||||||||||||||||||||||||||||||||
| ● con 240 V | 85 kA | |||||||||||||||||||||||||||||||||||||
| ● con 415 V | 55 kA | |||||||||||||||||||||||||||||||||||||
| ● con 690 V | 7 kA | |||||||||||||||||||||||||||||||||||||
| poder de cierre corriente de cortocircuito (Icm) | ||||||||||||||||||||||||||||||||||||||
| ● con 240 V | 187 kA | |||||||||||||||||||||||||||||||||||||
| ● con 415 V | 121 kA | |||||||||||||||||||||||||||||||||||||
| ● con 690 V | 11,9 kA | |||||||||||||||||||||||||||||||||||||
| Capacidad de conmutación UL 489 | ||||||||||||||||||||||||||||||||||||||
| poder de corte corriente | ||||||||||||||||||||||||||||||||||||||
| ● con 240 V | 85 kA | |||||||||||||||||||||||||||||||||||||
| ● con 480 V | 35 kA | |||||||||||||||||||||||||||||||||||||
| ● con 600 V | 18 kA | |||||||||||||||||||||||||||||||||||||
| Parámetros ajustables | ||||||||||||||||||||||||||||||||||||||
| valor de respuesta ajustable para corriente / del disparador de sobrecarga dependiente de la corriente / valor inicial | 200 A | |||||||||||||||||||||||||||||||||||||
| valor de respuesta ajustable para corriente / del disparador de sobrecarga dependiente de la corriente / valor final | 200 A | |||||||||||||||||||||||||||||||||||||
| función del producto / protección de defecto a tierra | No | |||||||||||||||||||||||||||||||||||||
| Diseño Mecánico | ||||||||||||||||||||||||||||||||||||||
| altura [pulgadas] | 7,28 in | |||||||||||||||||||||||||||||||||||||
| Altura | 185 mm | |||||||||||||||||||||||||||||||||||||
| anchura [pulgadas] | 4,13 in | |||||||||||||||||||||||||||||||||||||
| Anchura | 105 mm | |||||||||||||||||||||||||||||||||||||
| profundidad [pulgadas] | 3,27 in | |||||||||||||||||||||||||||||||||||||
| profundidad | 83 mm | |||||||||||||||||||||||||||||||||||||
| Conexiones | ||||||||||||||||||||||||||||||||||||||
| disposición de la conexión eléctrica / para circuito principal | sin conexión | |||||||||||||||||||||||||||||||||||||
| tipo de conexión eléctrica / para circuito principal | sin | |||||||||||||||||||||||||||||||||||||
| Circuito auxiliar | ||||||||||||||||||||||||||||||||||||||
| componente del producto | ||||||||||||||||||||||||||||||||||||||
| ● disparador de mínima tensión | Sí | |||||||||||||||||||||||||||||||||||||
| ● disparador de tensión | No | |||||||||||||||||||||||||||||||||||||
| ● disparador de mínima tensión con contacto en avance | No | |||||||||||||||||||||||||||||||||||||
| ● señalizador de disparo | Sí | |||||||||||||||||||||||||||||||||||||
| número de contactos conmutados / para contactos auxiliares | 2 | |||||||||||||||||||||||||||||||||||||
| Accesorios | ||||||||||||||||||||||||||||||||||||||
| ampliación del producto / opcional / accionamiento del motor | Sí | |||||||||||||||||||||||||||||||||||||
| referencia del fabricante | ||||||||||||||||||||||||||||||||||||||
| ● del cuerpo de interruptor incluido en el suministro | 3VA52175EF310AA0 | |||||||||||||||||||||||||||||||||||||
| ● de los bloques del contactos aux./de alarma integrados | 3VA9988-0AA12 | |||||||||||||||||||||||||||||||||||||
| ● de los bloques del contactos aux./de alarma integrados | 3VA9988-0AB12 | |||||||||||||||||||||||||||||||||||||
| ● del disparador auxiliar integrado | 3VA9608-0BB25 | |||||||||||||||||||||||||||||||||||||
| Condiciones ambientales | ||||||||||||||||||||||||||||||||||||||
| grado de protección IP / frontal | IP40 | |||||||||||||||||||||||||||||||||||||
| temperatura ambiente | ||||||||||||||||||||||||||||||||||||||
| ● durante el funcionamiento / mín. | -25 °C | |||||||||||||||||||||||||||||||||||||
| ● durante el funcionamiento / máx. | 70 °C | |||||||||||||||||||||||||||||||||||||
| ● durante el almacenamiento / mín. | -40 °C | |||||||||||||||||||||||||||||||||||||
| ● durante el almacenamiento / máx. | 80 °C | |||||||||||||||||||||||||||||||||||||
| Certificados | ||||||||||||||||||||||||||||||||||||||
| designaciones de referencia / según IEC 81346-2:2009 | Q | |||||||||||||||||||||||||||||||||||||
| certificado de aptitud / como homologación para Marine (no buques de guerra) / suplemento SB | No | |||||||||||||||||||||||||||||||||||||
Descargas y manuales | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
| Más información | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Catálogos, Folletos,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (sistema de pedido online) | ||||||||||||||||||||||||||||||||||||||
Service&Support (Manuales, certificados, características, FAQ,…) | ||||||||||||||||||||||||||||||||||||||
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …) | ||||||||||||||||||||||||||||||||||||||
CAx-Online-Generator | ||||||||||||||||||||||||||||||||||||||
Tender specifications | ||||||||||||||||||||||||||||||||||||||
| Última modificación: | 21/10/2021 | |||||||||||||||||||||||||||||||||||||
| Fecha 15/5/2022 | ||||||||||||||||||||||||||||||||||||||
Datos adicionales
| Producto | ||
| Número de artículo (número de mercado) | 3VA5217-5EF31-0DF0 | |
| Descripción de producto | Interruptor automático 3VA5 UL tamaño 250 clase de poder de corte M 35 kA @ 480 V 3 polos, protección de distribuciones TM240, ATAM, In=175 A protección de sobrecarga Ir=140 A...175 A protección de cortocircuito Ii=5...10 × In Sin conexión Interruptor automático 3VA5 UL tamaño 250 clase de poder de corte M 35 kA @ 480 V | |
| Familia de producto | No disponible | |
| Ciclo de vida del producto (PLM) | PM300:Producto activo | |
| Datos de precio | ||
| Grupo de precios / Grupo de precios de Casa Matriz y local | 339 / 1CB | |
| Factor del metal | LOA----- | |
| Información de entrega | ||
| Regulaciones de control de exportación | ECCN : EAR99 / AL : N | |
| Hora de entrega | 40 Día/Días | |
| Peso neto (kg) | 2,100 Kg | |
| Dimensión de empaquetado | 125,00 x 175,00 x 123,00 | |
| Unidad de tamaño de paquete de medida | MM | |
| Unidad de medida | 1 pieza | |
| Cantidad por paquete | 1 | |
| Información adicional del producto | ||
| EAN | 4042949330646 | |
| UPC | No disponible | |
| Commodity code | 85362090 | |
| LKZ_FDB/ CatalogID | LV10.1 | |
| Grupo de productos | 5385 | |
| Group Code | P360 | |
| País de origen | Chequia | |
| Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 11/01/20 | |
| Clase de producto | C: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito. | |
| Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | |
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |
| Clasificaciones | ||
| No disponible | ||
