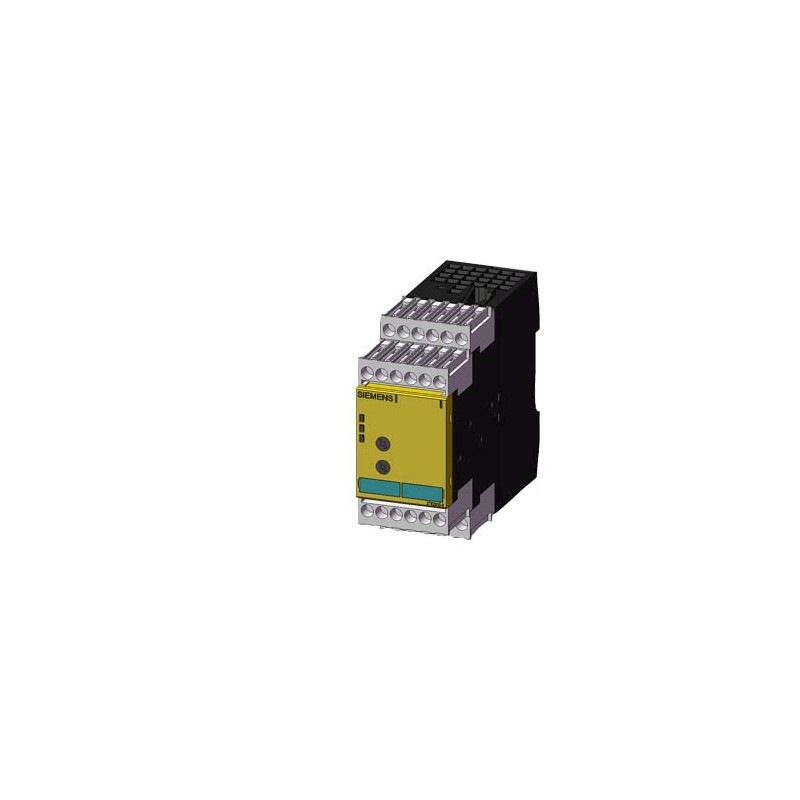

3TK2810-0BA01 SIEMENS dispositivo di sicurezza SIRIUS di sicurezza sorveglianza di fermo DC 24 V, 45 mm mors.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3TK2810-0BA01 SIEMENS dispositivo di sicurezza SIRIUS di sicurezza sorveglianza di fermo DC 24 V, 45 mm mors..

3TK2810-0BA01

SIEMENS

dispositivo di sicurezza SIRIUS di sicurezza sorveglianza di fermo DC 24 V, 45 mm morsetto a vite circuito di abilitazione istantaneo: 3 NO + 1 NC circuito di abilitazione ritardato: 0 circuito di segnalazione: 3 avvio automatico apparecchio di base cat. max. di errore EN 954-1: 4 PL max. raggiungibile secondo EN 13849-1: e SIL max. raggiungibile secondo IEC 61508: 3

Maggiori dettagli


relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza

CONTROLLO E CONTATTORI > Interruttori di fine corsa e relè di sicurezza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $989.14
Prezzo unitario: $989.14
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

dispositivo di sicurezza SIRIUS di sicurezza sorveglianza di fermo DC 24 V, 45 mm morsetto a vite circuito di abilitazione istantaneo: 3 NO + 1 NC circuito di abilitazione ritardato: 0 circuito di segnalazione: 3 avvio automatico apparecchio di base cat. max. di errore EN 954-1: 4 PL max. raggiungibile secondo EN 13849-1: e SIL max. raggiungibile secondo IEC 61508: 3
marca del prodottoSIRIUS
denominazione del prodottoDispositivo di controllo stato di fermo
esecuzione del prodottoper monitoraggio sicuro dell'arresto
Dati tecnici generali
grado di protezione IP della custodiaIP20
grado di protezione IP del morsetto di collegamentoIP20
protezione da contatto contro la folgorazioneprotezione per le dita
tensione di isolamento valore nominale690 V
temperatura ambiente
● durante l'immagazzinaggio-40 ... +75 °C
● durante l'esercizio-25 ... +60 °C
pressione atmosferica secondo SN 3120590 ... 106 kPa
umidità relativa durante l'esercizio10 ... 95 %
altitudine di installazione per altitudine s.l.m. max.2 000 m
resistenza a vibrazioni secondo IEC 60068-2-610 … 55 Hz: 0,35 mm
resistenza agli urti8g / 10 ms
tensione di tenuta a impulso valore nominale6 000 V
emissione di disturbi eMCIEC 61000-6-2, IEC 61000-6-3
ambiente di installazione riferito a EMCQuesto prodotto è adatto solo per l'ambiente Class A. In ambiente domestico questa apparecchiatura può causare radiodisturbi indesiderati. In questo caso l'utente è tenuto ad adottare misure appropriate.
codice di riferimento secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750KT
codice di riferimento secondo EN 61346-2F
numero degli ingressi per sensori
● a 1 o 2 canali1
esecuzione del collegamento in cascatanessuna
esecuzione del cablaggio di tecnica di sicurezza degli ingressiingressi di misurazione
caratteristica del prodotto protezione da cortocircuito trasversaleNo
livello di integrità di sicurezza (SIL)
● secondo IEC 615083
● secondo IEC 620613
● per circuito di abilitazione ritardato secondo IEC 61508SIL3
limite SIL richiesto (sistema parziale) secondo EN 620613
performance Level (pL)
● secondo ISO 13849-1e
categoria secondo EN ISO 13849-14
HFT secondo IEC 615081
tipo di dispositivo di sicurezza secondo IEC 61508-2Tipo B
PFHD per alto tasso di richiesta secondo EN 620610,0000000015 1/h
probabilità media di un guasto su richiesta (pFDavg) per basso tasso di richiesta secondo IEC 615080,002 1/y
valore T1 per intervallo di proof test o durata di utilizzo secondo IEC 6150820 y
numero delle uscite come elemento di commutazione a contatto
● come contatto NC
— per funzione di segnalazione con commutazione istantanea2
● come contatto NO
— di sicurezza con commutazione istantanea4
— di sicurezza con commutazione ritardata0
numero delle uscite come elemento di commutazione a semiconduttore senza contatto
● di sicurezza
— con commutazione ritardata0
— con commutazione istantanea0
● per funzione di segnalazione
— con commutazione ritardata0
— con commutazione istantanea2
categoria di arresto secondo EN 60204-10
Ingressi
esecuzione dell'ingresso
● ingresso per collegamento in cascata/commutazione in normali condizioni di esercizioNo
● ingresso di ritornoSi
● ingresso di avvioNo
campo di misura tensione sugli ingressi di misura con AC
● secondo UL max.600 V
● max.690 V
resistenza di ingresso sugli ingressi di misura500 kΩ
valore di intervento impostabile per tensione per riconoscimento di fermo20 ... 400 mV
Uscite
esecuzione del collegamento elettrico zoccolo da innestoSi
frequenza di commutazione max.1 200 1/h
potere di interruzione corrente
● delle uscite statiche
— per funzione di segnalazione con DC-13 con 24 V0,1 A
● dei contatti NO delle uscite a relè con DC-13
— con 24 V2 A
● dei contatti NO delle uscite a relè con AC-15
— per 115 V3 A
— con 230 V3 A
● dei contatti NC delle uscite a relè con DC-13
— con 24 V2 A
● dei contatti NC delle uscite a relè con AC-15
— per 115 V2 A
— con 230 V2 A
corrente termica dell'elemento di commutazione a contatto max.5 A
durata di vita elettrica (cicli di manovra) tip.200 000
durata di vita meccanica (cicli di manovra) tip.50 000 000
esecuzione della cartuccia fusibile per protezione da cortocircuito dei contatti NO delle uscite a relè necessariorapido: 5 A
Tempo
tempo di fermo impostabile0,2 ... 6 s
Circuito di comando/ Comando
tipo di tensione della tensione di alimentazione di comandoDC
tensione di alimentazione di comando 1
● con DC valore nominale24 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando della bobina magnetica
● con DC0,9 ... 1,2
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite e a scatto
larghezza45 mm
altezza138,5 mm
profondità120 mm
Connessioni /Morsetti
esecuzione del collegamento elettricocollegamento a vite
tipo di sezioni di conduttore collegabili
● filo rigido1 x (0,5 ... 4,0 mm²), 2 x (0,5 ... 2,5 mm²)
● filo flessibile
— con lavorazione dell'estremità del conduttore1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
tipo di sezioni di conduttore collegabili con conduttori AWG
● filo rigido2x (20 ... 14)
● multifilare2x (20 ... 14)
Funzione del prodotto
funzione del prodotto
● sorveglianza fotocellulaNo
● sorveglianza dello stato di fermoSi
● sorveglianza di porta/riparo di protezioneNo
● AutostartNo
● sorveglianza interruttore elettromagnetico apertura-chiusuraNo
● controllo di velocitàNo
● sorveglianza Laser ScannerNo
● avvio sorvegliatoNo
● sorveglianza griglia otticaNo
● sorveglianza interruttore elettromagnetico apertura-aperturaNo
● funzione di Off DI EMERGENZANo
● monitoraggio pedana sensibileNo
idoneità all'interazione controllore di pressaNo
idoneità all'impiego
● interruttore di sicurezzaSi
● monitoraggio di interruttori di posizionamentoNo
● monitoraggio di circuiti di OFF DI EMERGENZANo
● monitoraggio di valvoleNo
● monitoraggio di sensori tattiliNo
● monitoraggio di interruttori magneticiNo
● circuiti di sicurezzaSi
Certificati/ Approvazioni
certificato di idoneitàUL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508
● omologazione TÜVSi
● omologazione ULSi
● omologazione BG BIASi

Download e manuali

General Product ApprovalFunctional Safety/Safety of MachineryDeclaration of Conformity

CSA

CCC

UL

EAC

Type Examination Certificate

EC/EU-Declaration of Conformity

Test CertificatesotherRailway

Special Test Certificate

Confirmation

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:11/04/2022
Data
10/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3TK2810-0BA01
Descrizionedispositivo di sicurezza SIRIUS di sicurezza sorveglianza di fermo DC 24 V, 45 mm morsetto a vite circuito di abilitazione istantaneo: 3 NO + 1 NC circuito di abilitazione ritardato: 0 circuito di segnalazione: 3 avvio automatico apparecchio di base cat. max. di errore EN 954-1: 4 PL max. raggiungibile secondo EN 13849-1: e SIL max. raggiungibile secondo IEC 61508: 3
Famiglia Prodottocon funzioni speciali
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PB / 41L
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,397 Kg
Dimensioni dell'imballo112,00 x 127,00 x 55,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209717367
UPC754554946405
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5837
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-18-19
eClass7.127-37-18-19
eClass827-37-18-19
eClass927-37-18-19
eClass9.127-37-18-19
ETIM5EC001449
ETIM6EC001449
ETIM7EC001449
ETIM8EC001449
IDEA45166
UNSPSC1439-12-15-21
UNSPSC1539-12-22-05

Dati ETIM

ETIM: EC001449 - apparecchio per il monitoraggio di circuiti elettrici di sicurezza

Valore Unità
esecuzione (EF000010) altri
adatto per il monitoraggio di interruttori di posizione (EF007270) false
adatto per il monitoraggio di circuiti di arresto d’emergenza (EF007268) false
adatto per monitoraggio di valvole (EF007272) false
adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) false
adatto per il monitoraggio di sensori tattili (EF007271) false
adatto per il monitoraggio di interruttori magnetici (EF007266) false
adatto per il monitoraggio di interruttori di prossimità (EF007267) false
esecuzione del collegamento elettrico (EF003961) raccordo a vite
montaggio su guida portante possibile (EF003972) FALSE
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['-', '-']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['-', '-']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '24']V
tipo di tensione per l’azionamento (EF008242) DC
con morsetti amovibili (EF003340) true
analisi degli ingressi (EF008245) altri
con ingresso di avvio (EF003342) false
con funzione muting (EF004057) false
con circuito di reazione (EF003343) true
ritardo di caduta (EF001129) ['0.2', '6.0']s
numero di uscite sicure, non ritardate, semiconduttore (EF003346) 0
numero di uscite sicure, ritardate, semiconduttore (EF003347) 0
numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) 2
numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) 0
categoria secondo EN 954-1 (EF006782) 4
tipo di sicurezza secondo IEC 61496-1 (EF004105) -
categoria di arresto secondo IEC 60204 (EF007498) 0
livello di performance secondo EN ISO 13849-1 (EF007399) livello e
SIL secondo IEC 61508 (EF009889) 3
con omologazione TÜV (EF004144) true
con omologazione per BG BIA (EF004145) true
con omologazione secondo UL (EF001783) true
Larghezza (EF000008) 45.0mm
Altezza (EF000040) 138.5mm
profondità (EF000049) 120.0mm
numero di uscite di contatto sicure e non ritardate (EF003344) -
numero di uscite di contatto sicure e ritardate (EF003345) -
numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) -
numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) -
