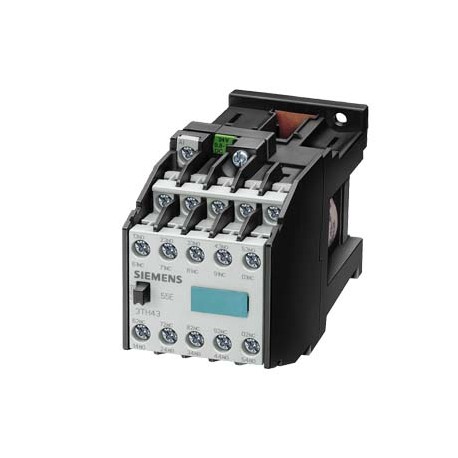

3TH4244-5KB4 SIEMENS contattore ausiliario, a 2 livelli, DC 24V, grand. costr. 0, 4NO+4NC, varistore integra.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3TH4244-5KB4 SIEMENS contattore ausiliario, a 2 livelli, DC 24V, grand. costr. 0, 4NO+4NC, varistore integra..

3TH4244-5KB4

SIEMENS

contattore ausiliario, a 2 livelli, DC 24V, grand. costr. 0, 4NO+4NC, varistore integrato

SIRIUS Contattore ausiliario DI 2 PIANI, DC 24V, TAM. 0, 4NA+4NC, varistore integrato

Maggiori dettagli


CONTROLLO E CONTATTORI > Contattori ausiliari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $188.92
Prezzo unitario: $188.92
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

contattore ausiliario, a 2 livelli, DC 24V, grand. costr. 0, 4NO+4NC, varistore integrato
denominazione del prodottoContattore ausiliario
designazione del tipo di prodotto3TH4
grandezza costruttiva del contattore0
codice di riferimento secondo IEC 81346-2:2009K
Direttiva RoHS (data)03/01/2017
temperatura ambiente durante l'esercizio-25 ... +55 °C
tipo di tensione della tensione di alimentazione di comandoDC
tensione di alimentazione di comando con DC
● valore nominale24 V
esecuzione del limitatore di sovratensionecon varistore
numero dei contatti nC per contatti ausiliari4
● con commutazione ritardata0
● con commutazione ritardata0
● con commutazione in sovrapposizione0
numero dei contatti nO per contatti ausiliari4
● con commutazione ritardata0
● con commutazione in anticipo0
● con commutazione in sovrapposizione0
numero dei contatti CO per contatti ausiliari0
numero e lettera di riconoscimento contatti44 E
corrente di impiego con AC-15
● con 230 V valore nominale10 A
● con 400 V valore nominale6 A
tipo di fissaggiofissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN EN 50022
altezza78 mm
larghezza45 mm
profondità135 mm
esecuzione del collegamento elettrico per circuito ausiliario e di comandomorsetti a vite
Sicurezza
valore B10 per alto tasso di richiesta secondo SN 319201 000 000; con 0,3 x Ie
valore T1 per intervallo di proof test o durata di utilizzo secondo IEC 6150820 a
grado di protezione IP lato frontale secondo IEC 60529IP00
Certificati/ Approvazioni

Download e manuali

General Product ApprovalFunctional Safety/Safety of MachineryDeclaration of Conformity

CSA

CCC

UL

EAC

Type Examination Certificate

EC/EU-Declaration of Conformity

Declaration of ConformityTest Certificatesother

UK Declaration of Conformity

Special Test Certificate

Miscellaneous

Type Test Certificates/Test Report

Miscellaneous

Confirmation

Railway

Special Test Certificate

Ulteriori informazioni
Siemens ha deciso di uscire dal mercato russo (vedere qui).
Siemens sta lavorando al rinnovo degli attuali certificati EAC.
Se si intende importare o fornire questi prodotti a un mercato EAC (eccetto Russia o Bielorussia) si prega di contattare l'ufficio Siemens locale per richiedere informazioni sulla validità della certificazione EAC.
Informazioni sull'imballaggio
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra)
Ultima modifica:23/12/2020
Data
29/06/2023		Con riserva di modifiche
© Copyright Siemens 2023


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3TH4244-5KB4
Descrizionecontattore ausiliario, a 2 livelli, DC 24V, grand. costr. 0, 4NO+4NC, varistore integrato
Famiglia ProdottoContattori ausiliari 3TH4, a 8 e 10 poli
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PG / 41A
Metal FactorLBP-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,674 Kg
Dimensioni dell'imballo48,00 x 82,00 x 153,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209084360
UPC754554319483
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5801
Group CodeR711
Paese d'origineCina
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.17
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass1227-37-10-01
eClass627-37-10-01
eClass7.127-37-10-01
eClass827-37-10-01
eClass927-37-10-01
eClass9.127-37-10-01
ETIM7EC000196
ETIM8EC000196
IDEA44755
UNSPSC1539-12-15-29

Dati ETIM

ETIM: EC000196 - Contattore ausiliario

Valore Unità
tipo di montaggio (EF000003) -
con indicatore a LED (EF005950) -
comando manuale possibile (EF005881) -
interfaccia (EF000594) -
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '24']V
tipo di tensione per l’azionamento (EF008242) DC
corrente d’esercizio nominale Ie, 400 V (EF001378) 6A
tipo di collegamento circuito elettrico ausiliario (EF006820) raccordo a vite
numero di contatti ausiliari, contatti di riposo (EF001377) 4
numero di contatti ausiliari, contatti di chiusura (EF001376) 4
numero di contatti ausiliari, contatti di riposo, a commutazione ritardata (EF007281) 0
numero di contatti ausiliari, contatti di chiusura, a commutazione anticipata (EF007282) 0
numero di contatti ausiliari, invertitori (EF003531) 0
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) -V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) -V
