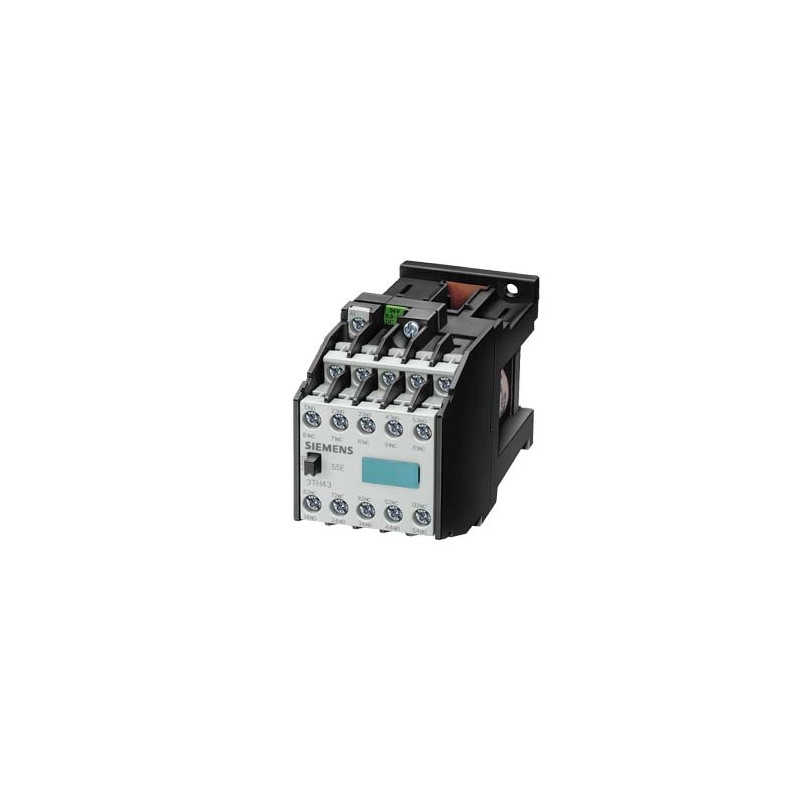

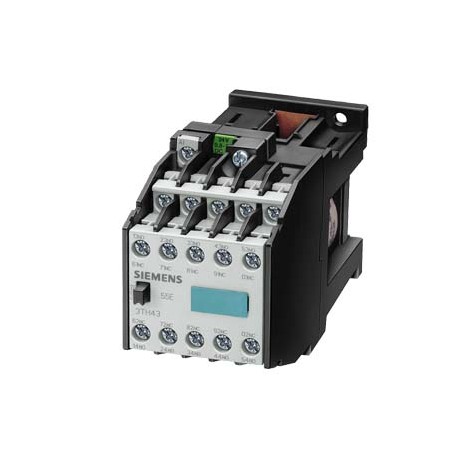

3TH4244-5KB4 SIEMENS Contacteur auxiliaire, à 2 étages, 24V CC, Taille 0, 4 NO + 4 NF, varistance intégrée Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3TH4244-5KB4 SIEMENS Contacteur auxiliaire, à 2 étages, 24V CC, Taille 0, 4 NO + 4 NF, varistance intégrée

3TH4244-5KB4

SIEMENS

Contacteur auxiliaire, à 2 étages, 24V CC, Taille 0, 4 NO + 4 NF, varistance intégrée

SIRIUS Contacteur auxiliaire DE 2 PLANS, DC 24V, TAM. 0, 4NA+4NC, varistance intégrée

Plus de détails


CONTRÔLE ET CONTACTEURS > Contacteurs auxiliaires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $189.36
Prix unitaire: $189.36
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Contacteur auxiliaire, à 2 étages, 24V CC, Taille 0, 4 NO + 4 NF, varistance intégrée
désignation du produitContacteur auxiliaire
désignation type de produit3TH4
taille du contacteur0
désignation du matériel selon IEC 81346-2:2009K
Directive RoHS (date)03/01/2017
température ambiante en service-25 ... +55 °C
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande pour DC
● valeur assignée24 V
version du limiteur de surtensionà varistance
nombre de contacts NF pour contacts auxiliaires4
● à commutation retardée0
● à commutation retardée0
● à commutation à chevauchement0
nombre de contacts NO pour contacts auxiliaires4
● à commutation retardée0
● à commutation anticipée0
● à commutation à chevauchement0
nombre d'inverseurs pour contacts auxiliaires0
repère et lettre caractéristique pour contacts44 E
courant d'emploi pour AC-15
● pour 230 V valeur assignée10 A
● pour 400 V valeur assignée6 A
type de fixationfixation par vis et par encliquetage sur rail DIN symétrique 35 mm selon DIN EN 50022
hauteur78 mm
largeur45 mm
profondeur135 mm
version du raccordement électrique pour circuits auxiliaire et de commanderaccordement à vis
Sécurité
valeur B10 pour niveau d'exigence élevé selon SN 319201 000 000; pour 0,3 x Ie
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 6150820 a
degré de protection IP face avant selon IEC 60529IP00
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalFunctional Safety/Safety of MachineryDeclaration of Conformity

CSA

CCC

UL

EAC

Type Examination Certificate

EC/EU-Declaration of Conformity

Declaration of ConformityTest Certificatesother

UK Declaration of Conformity

Special Test Certificate

Miscellaneous

Type Test Certificates/Test Report

Miscellaneous

Confirmation

Railway

Special Test Certificate

Autres informations
Siemens a décidé de quitter le marché russe (voir ici).
Siemens travaille au renouvellement des certificats EAC actuels.
Contactez votre agence Siemens afin de vérifier la validité de la certification EAC si vous avez l'intention d'importer ou de livrer ces produits sur le marché EAC (à l’exception de la Russie ou de la Biélorussie).
Informations sur l'emballage
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Comportement au déclenchement, I²t, Courant coupé limité
Caractéristiques diverses (par ex. durée de vie électrique, fréquence de commutation)
dernière modification :23/12/2020
Date
29/06/2023		Sous réserve de modifications
© Copyright Siemens 2023


Données supplémentaires

Produit
Numéro d'article3TH4244-5KB4
Description d'articleContacteur auxiliaire, à 2 étages, 24V CC, Taille 0, 4 NO + 4 NF, varistance intégrée
Famille de produitContacteurs auxiliaires 3TH4, 8 et 10 pôles
Cycle de vie du produit (PLM)PM300:Produit actif
Données Prix
Groupe de prix41A
Coefficient MetalLBP-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai d'appro. standard (hors transport)5 Jour(s)
Poids Net par quantité0.674 kg
Dimension emballage48.00 x 82.00 x 153.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209084360
UPC754554319483
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5801
Group CodeR711
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis : 01.03.2017
Classe de produitA: Produit standard qui peut nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass1227-37-10-01
eClass627-37-10-01
eClass7.127-37-10-01
eClass827-37-10-01
eClass927-37-10-01
eClass9.127-37-10-01
ETIM7EC000196
ETIM8EC000196
IDEA44755
UNSPSC1539-12-15-29

Données ETIM

ETIM: EC000196 - Contacteur auxiliaire, relais

Valeur Unité
mode de pose (EF000003) -
avec affichage LED (EF005950) -
commande manuelle possible (EF005881) -
interface (EF000594) -
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '24']V
type de tension d'actionnement (EF008242) DC
courant de fonctionnement nominal, 400 V (EF001378) 6A
type de raccordement du circuit auxiliaire (EF006820) raccordement à vis
nombre de contacts auxiliaires à ouverture (EF001377) 4
nombre de contacts auxiliaires à fermeture (EF001376) 4
nombre de contacts auxiliaires à ouverture, commutation retardée (EF007281) 0
nombre de contacts auxiliaires à fermeture, à action avancée (EF007282) 0
nombre de contacts auxiliaires à deux directions (EF003531) 0
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V
