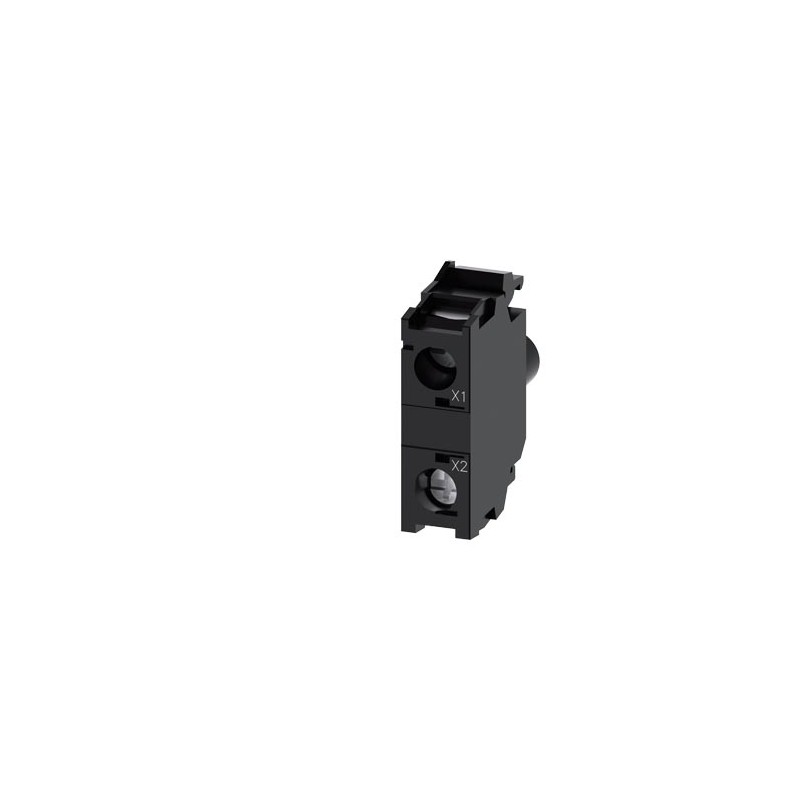

3SU1401-1BB60-1AA0 SIEMENS modulo LED con LED integrato AC/DC 24 V, bianco, morsetti a vite, per fissaggio s.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SU1401-1BB60-1AA0 SIEMENS modulo LED con LED integrato AC/DC 24 V, bianco, morsetti a vite, per fissaggio s..

3SU1401-1BB60-1AA0

SIEMENS

5

modulo LED con LED integrato AC/DC 24 V, bianco, morsetti a vite, per fissaggio su piastra frontale, min. quantità ordinabile 5 o un suo multiplo

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Portalampada per lampada di controllo circuiti

CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $45.59
Prezzo unitario: $9.12
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

modulo LED con LED integrato AC/DC 24 V, bianco, morsetti a vite, per fissaggio su piastra frontale, min. quantità ordinabile 5 o un suo multiplo
marca del prodottoSIRIUS ACT
denominazione del prodottoModulo LED
designazione del tipo di prodotto3SU1
Dati tecnici generali
parte integrante del prodotto
● diodoSi
● trasformatore lampadaNo
● dispositivo di illuminazioneSi
● resistenza addizionaleNo
tensione di isolamento valore nominale320 V
grado di inquinamento3
tipo di tensione della tensione di impiegoAC/DC
● per l'azionamentoCA/CC
tensione di tenuta a impulso valore nominale4 kV
corrente assorbita max.25 mA
grado di protezione IP
● della custodiaIP40
● del morsetto di collegamentoIP20
resistenza agli urti
● secondo IEC 60068-2-27semionda sinusoidale 15g/11 ms
● per applicazioni ferrotranviarie secondo EN 61373categoria 1, classe B
resistenza a vibrazioni
● secondo IEC 60068-2-610 ... 500 Hz: 5 g
● per applicazioni ferrotranviarie secondo EN 61373categoria 1, classe B
durata di funzionamento tip.100 000 h
codice di riferimento secondo IEC 81346-2:2009P
Direttiva RoHS (data)10/01/2014
tensione di impiego 1
● con AC
— a 50 Hz valore nominale24 V
— a 60 Hz valore nominale24 V
● con DC valore nominale24 V
tolleranza positiva relativa della tensione di impiego20 %
tolleranza negativa relativa della tensione di impiego20 %
Circuito di comando/ Comando
corrente di inserzione max.2 A
Connessioni /Morsetti
esecuzione del collegamento elettricocollegamento a vite
tipo di sezioni di conduttore collegabili
● filo rigido con lavorazione dell'estremità del conduttore2x (0,5 ... 0,75 mm²)
● filo rigido senza lavorazione dell'estremità del conduttore2x (1,0 ... 1,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore2x (0,5 ... 1,5 mm²)
● filo flessibile senza lavorazione dell'estremità del conduttore2x (1,0 ... 1,5 mm²)
● con conduttori AWG2x (18 ... 14)
coppia di serraggio con morsetti a vite0,8 ... 0,9 N·m
Lampada
tipo di dispositivo di iluminazioneLED
colore del dispositivo di illuminazionebianco
intensità luminosa900 ... 1 400 mcd
certificato di idoneità
● ATEXNo
● IECExNo
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +70 °C
● durante l'immagazzinaggio-40 ... +80 °C
categoria ambientale durante l'esercizio secondo IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (con umidità relativa dell'aria 10 ... 95 %, nessuna condensa consentita durante l'esercizio)
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggio
● dei moduli e degli accessoriFissaggio su piastra frontale
altezza33,2 mm
larghezza9,8 mm
profondità29,4 mm
idoneità all'integrazione
● custodia in plasticaSi
● custodia in metalloSi
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

UK Declaration of Conformity

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / Shippingother

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:09/03/2022
Data
06/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SU1401-1BB60-1AA0
Descrizionemodulo LED con LED integrato AC/DC 24 V, bianco, morsetti a vite, per fissaggio su piastra frontale, min. quantità ordinabile 5 o un suo multiplo
Famiglia ProdottoModuli
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PK / 41J
Metal FactorL-O-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione30 Giorno / Giorni
Peso netto0,009 Kg
Dimensioni dell'imballo30,00 x 30,00 x 10,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Quantità minima di ordinazione5
Informazioni aggiuntive sul prodotto
EAN4011209943070
UPC804766073540
Codice doganale85318070
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5452
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.14
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-12-09
eClass7.127-37-12-09
eClass827-37-12-09
eClass927-37-12-09
eClass9.127-37-12-09
ETIM5EC000204
ETIM6EC000204
ETIM7EC000204
ETIM8EC000204
IDEA44771
UNSPSC1539-12-15-44

Dati ETIM

ETIM: EC000204 - Portalampada per lampada di controllo circuiti

Valore Unità
tipo di fissaggio (EF002442) -
trasformatore integrato (EF001358) false
con preresistenza integrata (EF001399) false
Con lampada inclusa (EF005905) true
con diodo integrato (EF001400) true
portalampada (EF000048) senza
tensione d’esercizio nominale Ue per AC 50 Hz (EF007029) ['-', '-']V
tensione d’esercizio nominale Ue per AC 60 Hz (EF007030) ['-', '-']V
tensione d’esercizio nominale Ue per DC (EF007031) ['-', '-']V
tipo di tensione per l’azionamento (EF008242) AC/DC
Tipo lampada (EF002423) LED
tipo di collegamento circuito elettrico ausiliario (EF006820) raccordo a vite
colore del corpo luminoso (EF001402) bianco
