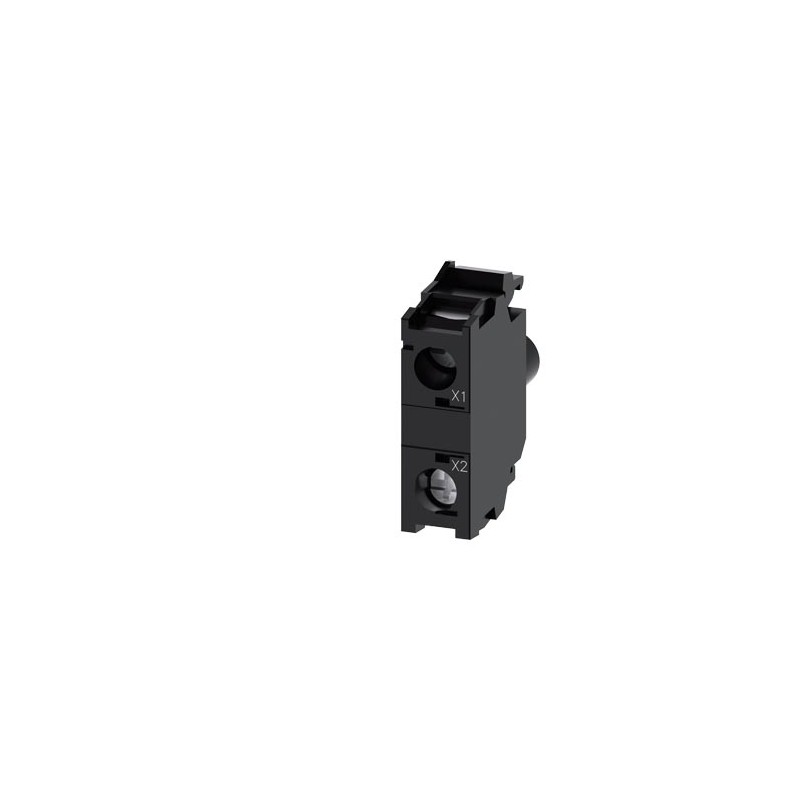

3SU1401-1BB60-1AA0 SIEMENS Module LED avec LED intégrée 24 V CA / CC blanc, borne à vis, pour fixation sur p.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SU1401-1BB60-1AA0 SIEMENS Module LED avec LED intégrée 24 V CA / CC blanc, borne à vis, pour fixation sur p..

3SU1401-1BB60-1AA0

SIEMENS

5

Module LED avec LED intégrée 24 V CA / CC blanc, borne à vis, pour fixation sur plaque frontale, quantité minimale de commande 5 ou un multiple de un

Plus de détails


Appareillage industriel basse tension > Douille de lampe pour appareils de commande et de signalisation

CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $45.59
Prix unitaire: $9.12
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module LED avec LED intégrée 24 V CA / CC blanc, borne à vis, pour fixation sur plaque frontale, quantité minimale de commande 5 ou un multiple de un
nom de marque produitSIRIUS ACT
désignation du produitModule LED
désignation type de produit3SU1
Caractéristiques techniques générales
constituant du produit
● diodeOui
● transformateur de lampeNon
● lampeOui
● résistance sérieNon
tension d'isolement valeur assignée320 V
degré de pollution3
type de tension de la tension d'emploiAC/DC
● pour l'actionnementCA/CC
tension de tenue aux chocs valeur assignée4 kV
courant absorbé max.25 mA
degré de protection IP
● du boîtierIP40
● de la borne de raccordementIP20
tenue aux chocs
● selon IEC 60068-2-27demi-onde sinusoïdale 15g / 11 ms
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
tenue aux vibrations
● selon IEC 60068-2-610 ... 500 Hz : 5g
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
durée de fonctionnement typique100 000 h
désignation du matériel selon IEC 81346-2:2009P
Directive RoHS (date)10/01/2014
tension d'emploi 1
● pour AC
— pour 50 Hz valeur assignée24 V
— pour 60 Hz valeur assignée24 V
● pour DC valeur assignée24 V
tolérance positive relative de la tension d'emploi20 %
tolérance négative relative de la tension d'emploi20 %
Circuit de commande/ Commande
courant d'appel max.2 A
Raccordements/ Bornes
version du raccordement électriqueraccordement à vis
type de sections de câble raccordables
● âme massive avec embouts2x (0,5 ... 0,75 mm²)
● âme massive sans traitement de l'embout2x (1,0 ... 1,5 mm²)
● âme souple avec embouts2x (0,5 ... 1,5 mm²)
● âme souple sans traitement de l'embout2x (1,0 ... 1,5 mm²)
● pour câbles AWG2x (18 ... 14)
couple de serrage pour bornes à vis0,8 ... 0,9 N·m
Source de lumière
type de lampeLED
couleur de la lampeblanc
intensité lumineuse900 ... 1 400 mcd
certificat d'aptitude
● ATEXNon
● IECExNon
Conditions ambiantes
température ambiante
● en service-25 ... +70 °C
● à l'entreposage-40 ... +80 °C
catégorie d'environnement en service selon IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (humidité relative de l'air 10 ... 95 %, sans condensation en service)
Montage/ fixation/ dimensions
type de fixation
● des modules et accessoiresFixation sur panneau de commande
hauteur33,2 mm
largeur9,8 mm
profondeur29,4 mm
compatibilité d'intégration
● boîtier plastiqueOui
● boîtier métalliqueOui
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

UK Declaration of Conformity

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / Shippingother

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :09/03/2022
Date
06/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SU1401-1BB60-1AA0
Description d'articleModule LED avec LED intégrée 24 V CA / CC blanc, borne à vis, pour fixation sur plaque frontale, quantité minimale de commande 5 ou un multiple de un
Famille de produitModules
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41J
Coefficient MetalL-O-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)30 Jour(s)
Poids Net par quantité0.009 kg
Dimension emballage30.00 x 30.00 x 10.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Quantité minimum5
Informations produit supplémentaires
EAN4011209943070
UPC804766073540
N° d'Export85318070
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5452
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2014
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-12-09
eClass7.127-37-12-09
eClass827-37-12-09
eClass927-37-12-09
eClass9.127-37-12-09
ETIM5EC000204
ETIM6EC000204
ETIM7EC000204
ETIM8EC000204
IDEA44771
UNSPSC1539-12-15-44

Données ETIM

ETIM: EC000204 - Douille de lampe pour appareils de commande et de signalisation

Valeur Unité
type de fixation (EF002442) -
transfo intégré (EF001358) false
avec résistance série intégrée (EF001399) false
source lumineuse fournie (EF005905) true
avec diode intégrée (EF001400) true
douille (EF000048) sans
tension de fonctionnement nominale Ue à CA 50 Hz (EF007029) ['-', '-']V
tension de fonctionnement nominale Ue à CA 60 Hz (EF007030) ['-', '-']V
tension de fonctionnement nominale Ue en CC (EF007031) ['-', '-']V
type de tension d'actionnement (EF008242) AC/DC
source lumineuse (EF002423) LED
type de raccordement du circuit auxiliaire (EF006820) raccordement à vis
couleur de la source lumineuse (EF001402) blanc
