> SIEMENS>CONTROLLO E CONTATTORI>Dispositivi di comando e segnalazione>3SU1400-3AA10-5CA0 SIEMENS modulo di contatti con 1 contatto, 1 NC, attacco a saldare, per l'impiego su circ..
Prodotto precedente Prodotto successivo

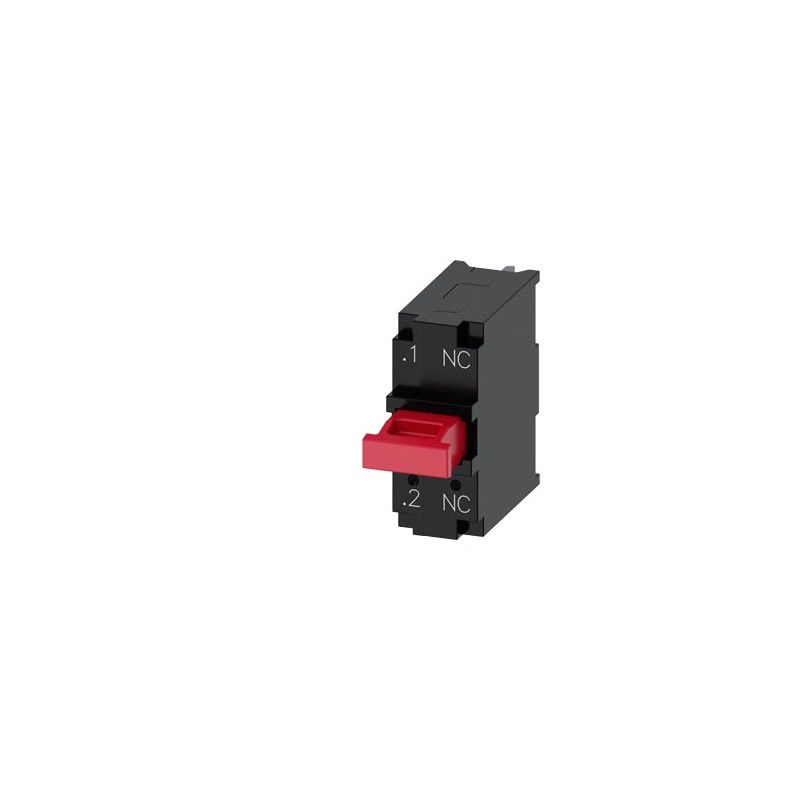

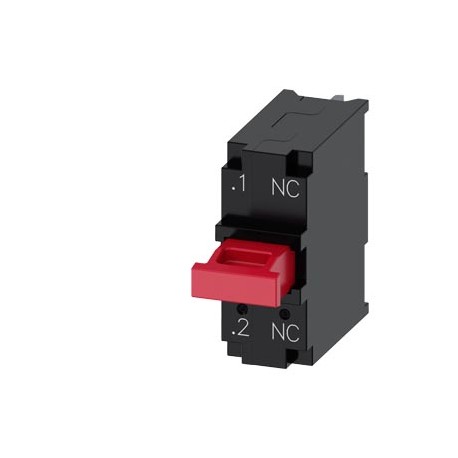

3SU1400-3AA10-5CA0 SIEMENS modulo di contatti con 1 contatto, 1 NC, attacco a saldare, per l'impiego su circ.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SU1400-3AA10-5CA0 SIEMENS modulo di contatti con 1 contatto, 1 NC, attacco a saldare, per l'impiego su circ..

3SU1400-3AA10-5CA0

SIEMENS

modulo di contatti con 1 contatto, 1 NC, attacco a saldare, per l'impiego su circuiti stampati

Maggiori dettagli


apparecchi elettrici a bassa tensione > Modulo contatti ausiliario

CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $16.65
Prezzo unitario: $16.65

Quantità Prezzo
1+$16.65
2+$16.65
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

modulo di contatti con 1 contatto, 1 NC, attacco a saldare, per l'impiego su circuiti stampati
marca del prodottoSIRIUS ACT
denominazione del prodottoModulo di contatti
designazione del tipo di prodotto3SU1
Blocchetto di contatti/ portalampada
esecuzione del portalampadaaltri
Dati tecnici generali
funzione del prodotto apertura positivaSi
tensione di isolamento valore nominale250 V
grado di inquinamento3
tipo di tensione
● della tensione di impiegoAC/DC
● della tensione di ingressoAC/DC
tensione di tenuta a impulso valore nominale4 kV
grado di protezione IP
● della custodiaIP40
● del morsetto di collegamentoIP00
resistenza agli urti
● secondo IEC 60068-2-27semionda sinusoidale 15g/11 ms
● per applicazioni ferrotranviarie secondo EN 61373categoria 1, classe B
resistenza a vibrazioni
● secondo IEC 60068-2-610 ... 500 Hz: 5 g
● per applicazioni ferrotranviarie secondo EN 61373categoria 1, classe B
frequenza di commutazione max.3 600 1/h
durata di vita meccanica (cicli di manovra) tip.10 000 000
durata di vita elettrica (cicli di manovra) tip.10 000 000
corrente termica10 A
codice di riferimento secondo IEC 81346-2:2009S
corrente permanente dell'interruttore magnetotermico caratteristica C10 A
Direttiva RoHS (data)10/01/2014
tensione di impiego
● con AC
— a 50 Hz valore nominale5 ... 240 V
— a 60 Hz valore nominale5 ... 240 V
● con DC valore nominale5 ... 250 V
Elettronica di potenza
affidabilità di contattoUna operazione errata ogni 100 milioni (17 V, 5 mA), una operazione errata ogni 10 milioni (5 V, 1 mA)
Circuito elettrico ausiliario
esecuzione del contatto dei contatti ausiliariLega di argento
numero dei contatti nC per contatti ausiliari1
● con commutazione ritardata0
numero dei contatti nO per contatti ausiliari0
● con commutazione in anticipo0
corrente di impiego con AC-12
● con 24 V valore nominale10 A
● con 48 V valore nominale10 A
● con 110 V valore nominale10 A
● con 230 V valore nominale10 A
corrente di impiego con AC-15
● con 24 V valore nominale6 A
● con 48 V valore nominale6 A
● con 110 V valore nominale6 A
● con 230 V valore nominale4 A
corrente di impiego con DC-12
● con 24 V valore nominale10 A
● con 48 V valore nominale5 A
● con 110 V valore nominale2,5 A
● con 230 V valore nominale1 A
corrente di impiego con DC-13
● con 24 V valore nominale3 A
● con 48 V valore nominale1,5 A
● con 110 V valore nominale0,7 A
● con 230 V valore nominale0,3 A
Connessioni /Morsetti
esecuzione del collegamento elettricoZoccolo di connessione (THT)
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +70 °C
● durante l'immagazzinaggio-40 ... +80 °C
categoria ambientale durante l'esercizio secondo IEC 607213M6, 3S2, 3B2, 3C3 (senza nebbia salina), 3K6 (con umidità relativa 10 ... 95 %, nessuna condensa consentita durante l'esercizio)
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggioScheda di circuito stampato
● dei moduli e degli accessoriScheda di circuito stampato
altezza18,5 mm
larghezza7,6 mm
profondità16,2 mm
idoneità all'integrazione
● custodia in plasticaNo
● custodia in metalloNo
tipo di saldaturaSaldatura selettiva, saldatura manuale, saldatura laser; nessuna lega liquida di saldatura deve arrivare a contatto di parti in plastica e di parti della custodia
parametri della saldaturaTemperatura di saldatura massima con lega liquida di saldatura 285 °C per max. 2 secondi per ogni pin
qualità del punto di saldatura secondo IPC A-610Classe 2
Certificati/ Approvazioni

Download e manuali

General Product ApprovalDeclaration of Conformity

CCC

Confirmation

KC

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Test CertificatesMarine / Shipping

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:09/03/2022
Data
11/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SU1400-3AA10-5CA0
Descrizionemodulo di contatti con 1 contatto, 1 NC, attacco a saldare, per l'impiego su circuiti stampati
Famiglia ProdottoModuli
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PK / 41J
Metal FactorLBO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione75 Giorno / Giorni
Peso netto0,004 Kg
Dimensioni dell'imballo18,00 x 25,00 x 7,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209965126
UPC804766664762
Codice doganale85365080
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5452
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.14
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-13-02
eClass7.127-37-13-02
eClass827-37-13-02
eClass927-37-13-02
eClass9.127-37-13-02
ETIM5EC000041
ETIM6EC000041
ETIM7EC000041
ETIM8EC000041

Dati ETIM

ETIM: EC000041 - Modulo contatti ausiliario

Valore Unità
tipo di montaggio (EF000003) -
esecuzione (EF000010) -
esecuzione del collegamento elettrico (EF003961) -
numero di commutatori di segnale (EF007613) -
portalampada (EF000048) -
numero di contatti invertitori (EF008257) 0
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 1
corrente d’esercizio nominale Ie per AC-15, 230 V (EF001385) 4A
