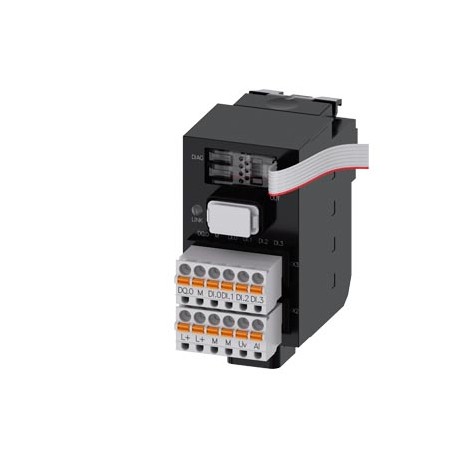

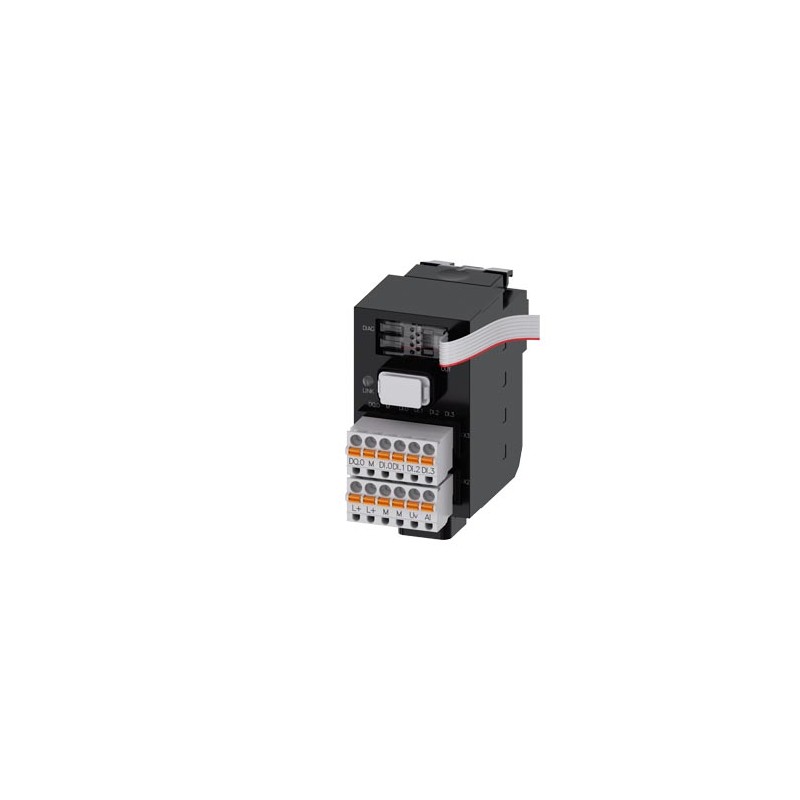

3SU1400-1LK10-3BA1 SIEMENS SIRIUS ACT con PROFINET: modulo di interfaccia standard DC 24 V, morsetti a molla.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SU1400-1LK10-3BA1 SIEMENS SIRIUS ACT con PROFINET: modulo di interfaccia standard DC 24 V, morsetti a molla..

3SU1400-1LK10-3BA1

SIEMENS

SIRIUS ACT con PROFINET: modulo di interfaccia standard DC 24 V, morsetti a molla, fissaggio su piastra frontale da 1 a 20 moduli terminali collegabili con 1DQ+4DI+1AI aggiuntivi

SIRIUS ACT con PROFINET: modulo di interfaccia standard 24 V DC, morsetti a molla, montaggio su piastra frontale da 1 a 20 moduli terminali innestabili con ulteriori 1DQ + 4DI + 1AI.

Maggiori dettagli


CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $399.57
Prezzo unitario: $399.57
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

SIRIUS ACT con PROFINET: modulo di interfaccia standard DC 24 V, morsetti a molla, fissaggio su piastra frontale da 1 a 20 moduli terminali collegabili con 1DQ+4DI+1AI aggiuntivi
marca del prodottoSIRIUS ACT
denominazione del prodottoModulo d'interfaccia per PROFINET
designazione del tipo di prodotto3SU1
Indicatore
esecuzione della visualizzazione
● per funzione di diagnostica: Sorveglianza della tensione di alimentazione Power LEDSi
● stato Tx/Rx LinkSi
Dati tecnici generali
funzione del prodotto
● protezione dall'inversione di polaritàSi
● funzione di diagnosticaSi
● allarmiSi
● dati I&MSi; I&M0 ... I&M3
versione di firmware2.1.1
versione hardware1
funzione di configurazione con set di datiSi
versione di software con STEP 7 necessarioTIA Portal V13 SP1
versione di software con STEP 7 nel TIA Portal necessarioTIA portal V13
numero delle unità per ogni telaio di montaggio max.20
numero dei submoduli per ogni stazione max.24
potenza dissipata [W] tip.0,6 W
tensione di isolamento valore nominale30 V
grado di inquinamento3
tipo di tensione
● della tensione di impiegoDC
● della tensione di ingressoDC
tensione di tenuta a impulso valore nominale0,8 kV
corrente assorbita
● max.150 mA
● valore nominale28 mA
grado di protezione IPIP20
codice di riferimento secondo IEC 81346-2:2009K
Direttiva RoHS (data)08/24/2018
tensione di impiego valore nominale20,4 V
valore I2t0,008 A²·s
Tensione di alimentazione
tensione di alimentazione con DC valore nominale24 V
Comunicazione/ Protocollo
protocollo viene supportato
● protocollo PROFINET IOSi
● protocollo PROFIsafeNo
funzione del prodotto sull'interfaccia Ethernet
● AutocrossoverSi
● AutonegotiationSi
protocollo sull'interfaccia 1 protocollo di ridondanza dei mezzi trasmissiviNo
funzione del prodotto sull'interfaccia 1 PROFINET IO DeviceSi
funzione del prodotto del PROFINET IO Device viene supportato ridondanza di sistema PROFINETNo
servizio come PROFINET IO Device
● avviamento a regime priorizzatoNo
● sincronismo di clockNo
● supporta Shared DeviceNo
● supporta PROFIenergyNo
● IRTNo
● MRPNo
● MRPDNo
servizio per la comunicazione IE aperta
● LLDPSi
● SNMPSi
● TCP/IPSi
versione/revisione GSD con PROFINET necessarioV2.3
tipo di trasmissione con Industrial EthernetPROFINET con 100 Mbit/s full-duplex (100BASE-TX)
classe di carico di rete secondo PROFINET1
specifica per test di Security Level 1 secondo PROFINETResistente contro il carico di rete
Circuito di comando/ Comando
corrente di inserzione max.16 A
Separazione di potenziale
separazione di potenziale tra PROFINET e tutti gli altri circuitiSi
Ingressi/ Uscite
numero di ingressi digitali
● di sicurezza0
numero delle uscite digitali0
Connessioni /Morsetti
esecuzione del collegamento elettricomorsetti a molla
sezione di conduttore collegabile per contatti ausiliari
● filo rigido o multifilare0,2 ... 2,5 mm²
● filo flessibile con lavorazione dell'estremità del conduttore2,5 mm²
sezione di conduttore collegabile
● filo rigido0,2 ... 2,5 mm²
● filo rigido con lavorazione dell'estremità del conduttore0,2 ... 2,5 mm²
● filo flessibile con lavorazione dell'estremità del conduttore0,25 ... 2,5 mm²
● filo flessibile senza lavorazione dell'estremità del conduttore0,2 ... 2,5 mm²
numero AWG come sezione di conduttore collegabile codificata26 ... 12
Sicurezza
durata di utilizzo max.20 y
esecuzione dell'interfaccia
● interfaccia EthernetSi; per servizi Ethernet
● interfaccia Fast EthernetSi; PROFINET con 100 Mbit/s
esecuzione dell'interfaccia 1
● switch integratoNo
● 0Si
numero delle porte sull'interfaccia 11
numero delle interfacce secondo PROFINET1
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +80 °C
marcatura Ex per sicurezza intrinseca delle relative apparecchiature EEx iaNo
marcatura Ex per sicurezza intrinseca delle relative apparecchiature EEx ibNo
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggio dei moduli e degli accessoriFissaggio su piastra frontale
altezza80,1 mm
larghezza40 mm
profondità72,1 mm
Certificati/ Approvazioni

Download e manuali

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Test Certificatesother

Type Test Certificates/Test Report

Confirmation

PROFINET-Certification

PROFIBUS-Certification

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:12/01/2021
Data
10/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SU1400-1LK10-3BA1
DescrizioneSIRIUS ACT con PROFINET: modulo di interfaccia standard DC 24 V, morsetti a molla, fissaggio su piastra frontale da 1 a 20 moduli terminali collegabili con 1DQ+4DI+1AI aggiuntivi
Famiglia ProdottoModuli
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PK / 41J
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione25 Giorno / Giorni
Peso netto0,157 Kg
Dimensioni dell'imballo100,00 x 115,00 x 60,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047621069357
UPC804766960321
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5453
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 24.08.18
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-92-13
eClass7.127-37-92-13
eClass827-37-92-13
eClass927-37-92-13
eClass9.127-37-92-13
ETIM5EC002024
ETIM6EC002024
ETIM7EC002024
ETIM8EC002024

Dati ETIM

ETIM: EC002024 - accessori per apparecchi di comando

Valore Unità
tipo di accessori elettrici (EF005722) -
tipo di accessori meccanici (EF005994) -
