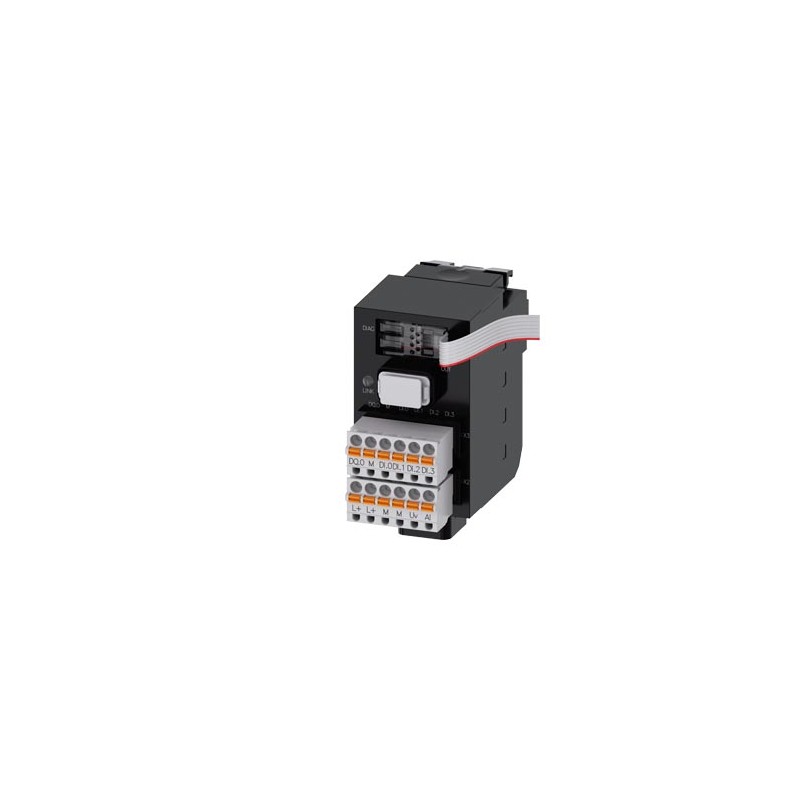

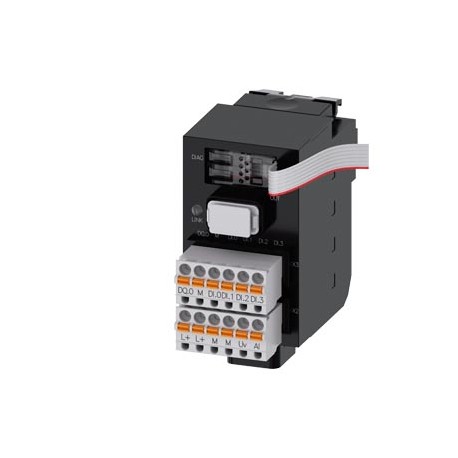

3SU1400-1LK10-3BA1 SIEMENS SIRIUS ACT avec PROFINET : module d'interface standard 24V CC, borne à ressort, m.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SU1400-1LK10-3BA1 SIEMENS SIRIUS ACT avec PROFINET : module d'interface standard 24V CC, borne à ressort, m..

3SU1400-1LK10-3BA1

SIEMENS

SIRIUS ACT avec PROFINET : module d'interface standard 24V CC, borne à ressort, montage sur plaque frontale 1 à 20 embases raccordables avec 1DQ+4DI+1AI supplémentaires,

SIRIUS ACT avec PROFINET : module d’interface standard 24 V DC, bornes à ressort, montage sur plaque frontale de 1 à 20 modules de bornes enfichables avec 1DQ + 4DI + 1AI supplémentaires.

Plus de détails


CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $398.64
Prix unitaire: $398.64
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

SIRIUS ACT avec PROFINET : module d'interface standard 24V CC, borne à ressort, montage sur plaque frontale 1 à 20 embases raccordables avec 1DQ+4DI+1AI supplémentaires,
nom de marque produitSIRIUS ACT
désignation du produitModule d'interface pour PROFINET
désignation type de produit3SU1
Affichage
version de l'affichage
● pour fonction de diagnostic : Surveillance de la tension d'alimentation Power LEDOui
● statut de liaison Tx/RxOui
Caractéristiques techniques générales
fonction produit
● protection contre l'inversion de polaritéOui
● fonction de diagnosticOui
● alarmesOui
● données I&MOui; I&M0 ... I&M3
version du microprogramme2.1.1
version matérielle1
fonction de configuration avec jeu de paramètresOui
version logicielle pour STEP 7 nécessaireTIA Portal V13 SP1
version logicielle pour STEP 7 dans TIA Portal nécessaireTIA portal V13
nombre de modules par châssis max.20
nombre de sous-modules par station max.24
puissance dissipée [W] typique0,6 W
tension d'isolement valeur assignée30 V
degré de pollution3
type de tension
● de la tension d'emploiDC
● de la tension d'entréeCC
tension de tenue aux chocs valeur assignée0,8 kV
courant absorbé
● max.150 mA
● valeur nominale28 mA
degré de protection IPIP20
désignation du matériel selon IEC 81346-2:2009K
Directive RoHS (date)08/24/2018
tension d'emploi valeur assignée20,4 V
valeur I2t0,008 A²·s
Tension d’alimentation
tension d'alimentation pour DC valeur nominale24 V
Communication/ Protocole
protocole pris en charge
● protocole PROFINET IOOui
● protocole PROFIsafeNon
fonction produit sur l'interface Ethernet
● autocroisementOui
● autonégociationOui
protocole sur l'interface 1 protocole de redondance des supportsNon
fonction produit sur l'interface 1 périphérique PROFINET IOOui
fonction produit du périphérique PROFINET IO pris en charge redondance système PROFINETNon
service en tant que périphérique PROFINET IO
● démarrage prioriséNon
● mode synchroneNon
● prend en charge Shared DeviceNon
● prend en charge PROFIenergyNon
● IRTNon
● MRPNon
● MRPDNon
service pour communication IE ouverte
● LLDPOui
● SNMPOui
● TCP/IPOui
version/révision GDS pour PROFINET nécessaireV2.3
type de transmission pour Industrial EthernetPROFINET avec 100 Mbit/s en full duplex (100BASE-TX)
classe de charge réseau selon PROFINET1
spécification pour test Security Level 1 selon PROFINETRobustesse de base contre charge du réseau
Circuit de commande/ Commande
courant d'appel max.16 A
Séparation galvanique
séparation galvanique entre PROFINET et tous les autres circuitsOui
Entrées/ Sorties
nombre d'entrées TOR
● de sécurité0
nombre de sorties TOR0
Raccordements/ Bornes
version du raccordement électriqueraccordement par borne à ressort
section de câble raccordable pour contacts auxiliaires
● âme massive ou multibrin0,2 ... 2,5 mm²
● âme souple avec embouts2,5 mm²
section de câble raccordable
● âme massive0,2 ... 2,5 mm²
● âme massive avec embouts0,2 ... 2,5 mm²
● âme souple avec embouts0,25 ... 2,5 mm²
● âme souple sans traitement de l'embout0,2 ... 2,5 mm²
numéro AWG comme section codée de câble raccordable26 ... 12
Sécurité
durée d'utilisation max.20 y
version de l'interface
● interface EthernetOui; pour services Ethernet
● interface Fast EthernetOui; PROFINET avec100 Mbit/s
version de l'interface 1
● commutateur intégréNon
● RJ45 (Ethernet)Oui
nombre de ports sur l'interface 11
nombre d'interfaces selon PROFINET1
Conditions ambiantes
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
marquage ATEX pour la sécurité intrinsèque des matériels correspondants EEx iaNon
marquage ATEX pour la sécurité intrinsèque des matériels correspondants EEx ibNon
Montage/ fixation/ dimensions
type de fixation des modules et accessoiresFixation sur panneau de commande
hauteur80,1 mm
largeur40 mm
profondeur72,1 mm
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Test Certificatesother

Type Test Certificates/Test Report

Confirmation

PROFINET-Certification

PROFIBUS-Certification

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :12/01/2021
Date
10/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SU1400-1LK10-3BA1
Description d'articleSIRIUS ACT avec PROFINET : module d'interface standard 24V CC, borne à ressort, montage sur plaque frontale 1 à 20 embases raccordables avec 1DQ+4DI+1AI supplémentaires,
Famille de produitModules
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41J
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)25 Jour(s)
Poids Net par quantité0.157 kg
Dimension emballage100.00 x 115.00 x 60.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621069357
UPC804766960321
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5453
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 24.08.2018
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-92-13
eClass7.127-37-92-13
eClass827-37-92-13
eClass927-37-92-13
eClass9.127-37-92-13
ETIM5EC002024
ETIM6EC002024
ETIM7EC002024
ETIM8EC002024

Données ETIM

ETIM: EC002024 - Accessoires pour appareils de commande

Valeur Unité
type d’accessoires électriques (EF005722) -
type d’accessoires mécaniques (EF005994) -
