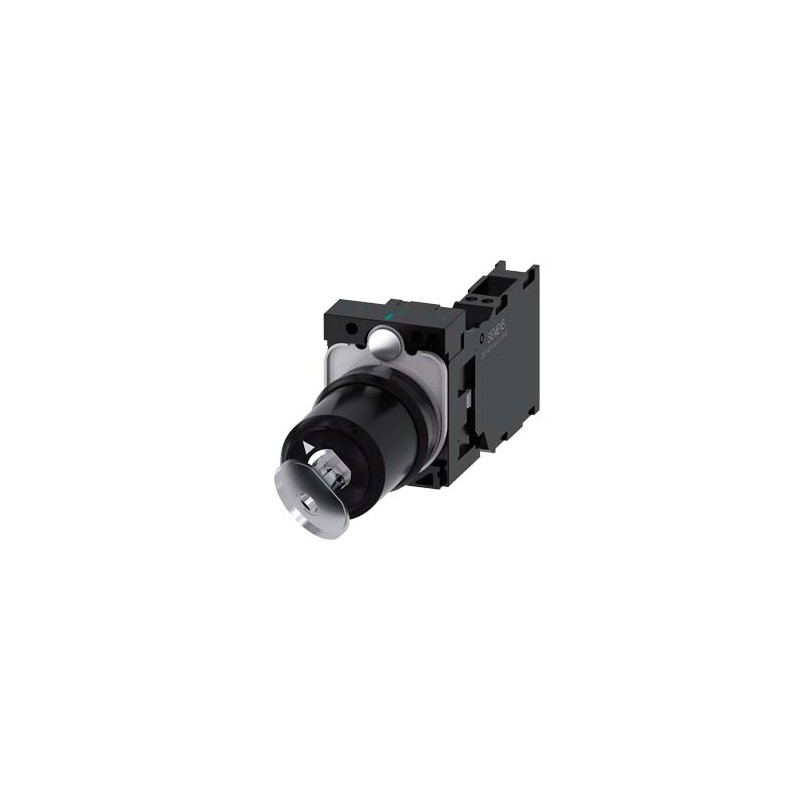

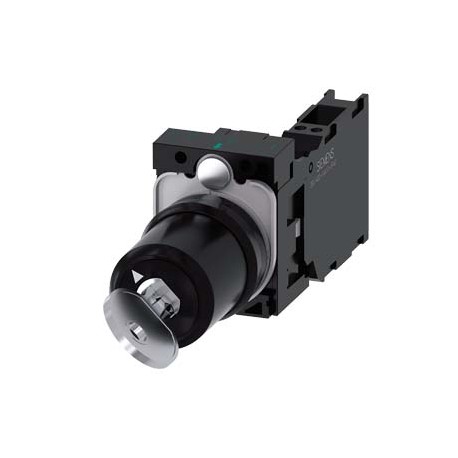

3SU1100-5BF11-3FA0 SIEMENS selettore a chiave Siemens, 22 mm, rotondo, in plastica, numero serratura SSG10, ..
3SU1100-5BF11-3FA0
SIEMENS
selettore a chiave Siemens, 22 mm, rotondo, in plastica, numero serratura SSG10, con 2 chiavi, 2 posizioni di commutazione O-I, permanente, 10:30 h/13:30 h, estrazione chiave O+I, con supporto, 1 NO+1 NC, morsetti a molla
INTERRUTTORE A CHIAVE CES, 22MM, ROTONDO, PLASTICA, SERRATURA N. SSG10, CON 2 CHIAVI, 2 POSIZIONI O-I, SOSTENUTO, 10:30H/13:30H, POSIZIONE DI ESTRAZIONE O+I, CON STAFFA, 1NA+1NC, TERMINALI A MOLLA.
Apparecchi elettrici a bassa tensione > Selettore completo
CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
| selettore a chiave Siemens, 22 mm, rotondo, in plastica, numero serratura SSG10, con 2 chiavi, 2 posizioni di commutazione O-I, permanente, 10:30 h/13:30 h, estrazione chiave O+I, con supporto, 1 NO+1 NC, morsetti a molla | ||||||||||||||||||||||||||||||||||||||
| marca del prodotto | SIRIUS ACT | |||||||||||||||||||||||||||||||||||||
| denominazione del prodotto | Selettore a chiave | |||||||||||||||||||||||||||||||||||||
| esecuzione del prodotto | Apparecchio completo | |||||||||||||||||||||||||||||||||||||
| designazione del tipo di prodotto | 3SU1 | |||||||||||||||||||||||||||||||||||||
| serie di prodotti | Plastica, nero, 22 mm | |||||||||||||||||||||||||||||||||||||
| n. di articolo del produttore | ||||||||||||||||||||||||||||||||||||||
| ● della chiave fornita in dotazione | 3SU1950-0FP80-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● del modulo di contatti fornito in dotazione | 3SU1400-1AA10-3FA0 | |||||||||||||||||||||||||||||||||||||
| ● del modulo di contatti fornito in dotazione in posizione 1 | 3SU1400-1AA10-3FA0 | |||||||||||||||||||||||||||||||||||||
| ● del supporto fornito in dotazione | 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● dell'azionatore fornito in dotazione | 3SU1000-5BF11-0AA0 | |||||||||||||||||||||||||||||||||||||
| Custodia | ||||||||||||||||||||||||||||||||||||||
| forma del frontale della custodia | circolare | |||||||||||||||||||||||||||||||||||||
| numero dei punti di comando | 1 | |||||||||||||||||||||||||||||||||||||
| Attuatore | ||||||||||||||||||||||||||||||||||||||
| modo di funzionamento dell'elemento di azionamento | con blocco, 90° (10:30h/13:30h) | |||||||||||||||||||||||||||||||||||||
| ampliamento del prodotto opzionale dispositivo di illuminazione | No | |||||||||||||||||||||||||||||||||||||
| colore dell'elemento di azionamento | Argento | |||||||||||||||||||||||||||||||||||||
| materiale dell'elemento di azionamento | metallo | |||||||||||||||||||||||||||||||||||||
| forma dell'elemento di azionamento | Chiave | |||||||||||||||||||||||||||||||||||||
| diametro esterno dell'elemento di azionamento | 29,5 mm | |||||||||||||||||||||||||||||||||||||
| numero dei moduli di contatti | 1 | |||||||||||||||||||||||||||||||||||||
| numero delle posizioni di commutazione | 2 | |||||||||||||||||||||||||||||||||||||
| posizione interruttore per estrazione chiave | O+I | |||||||||||||||||||||||||||||||||||||
| angolo di intervento | ||||||||||||||||||||||||||||||||||||||
| ● verso destra | 90° | |||||||||||||||||||||||||||||||||||||
| serratura | CES | |||||||||||||||||||||||||||||||||||||
| numero della chiave | SSG10 | |||||||||||||||||||||||||||||||||||||
| Ghiera | ||||||||||||||||||||||||||||||||||||||
| parte integrante del prodotto anello frontale | Si | |||||||||||||||||||||||||||||||||||||
| esecuzione della ghiera frontale | Standard | |||||||||||||||||||||||||||||||||||||
| materiale della ghiera frontale | plastica | |||||||||||||||||||||||||||||||||||||
| colore della ghiera frontale | Nero | |||||||||||||||||||||||||||||||||||||
| Supporto | ||||||||||||||||||||||||||||||||||||||
| materiale del supporto | Plastica | |||||||||||||||||||||||||||||||||||||
| Dati tecnici generali | ||||||||||||||||||||||||||||||||||||||
| funzione del prodotto apertura positiva | Si | |||||||||||||||||||||||||||||||||||||
| parte integrante del prodotto dispositivo di illuminazione | No | |||||||||||||||||||||||||||||||||||||
| tensione di isolamento valore nominale | 500 V | |||||||||||||||||||||||||||||||||||||
| grado di inquinamento | 3 | |||||||||||||||||||||||||||||||||||||
| tipo di tensione della tensione di impiego | AC/DC | |||||||||||||||||||||||||||||||||||||
| tensione di tenuta a impulso valore nominale | 6 kV | |||||||||||||||||||||||||||||||||||||
| grado di protezione IP | IP66, IP67, IP69 (IP69K) | |||||||||||||||||||||||||||||||||||||
| ● del morsetto di collegamento | IP20 | |||||||||||||||||||||||||||||||||||||
| grado di protezione NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 | |||||||||||||||||||||||||||||||||||||
| resistenza agli urti | ||||||||||||||||||||||||||||||||||||||
| ● secondo IEC 60068-2-27 | semionda sinusoidale 15g/11 ms | |||||||||||||||||||||||||||||||||||||
| ● per applicazioni ferrotranviarie secondo EN 61373 | categoria 1, classe B | |||||||||||||||||||||||||||||||||||||
| resistenza a vibrazioni | ||||||||||||||||||||||||||||||||||||||
| ● secondo IEC 60068-2-6 | 10 ... 500 Hz: 5 g | |||||||||||||||||||||||||||||||||||||
| ● per applicazioni ferrotranviarie secondo EN 61373 | categoria 1, classe B | |||||||||||||||||||||||||||||||||||||
| frequenza di commutazione max. | 1 800 1/h | |||||||||||||||||||||||||||||||||||||
| durata di vita meccanica (cicli di manovra) tip. | 1 000 000 | |||||||||||||||||||||||||||||||||||||
| durata di vita elettrica (cicli di manovra) tip. | 10 000 000 | |||||||||||||||||||||||||||||||||||||
| corrente termica | 10 A | |||||||||||||||||||||||||||||||||||||
| codice di riferimento secondo IEC 81346-2:2009 | S | |||||||||||||||||||||||||||||||||||||
| corrente permanente dell'interruttore magnetotermico caratteristica C | 10 A; per una corrente di cortocircuito minore di 400 A | |||||||||||||||||||||||||||||||||||||
| corrente permanente della cartuccia fusibile DIAZED rapida | 10 A | |||||||||||||||||||||||||||||||||||||
| corrente permanente della cartuccia fusibile DIAZED gG | 10 A | |||||||||||||||||||||||||||||||||||||
| Direttiva RoHS (data) | 10/01/2014 | |||||||||||||||||||||||||||||||||||||
| tensione di impiego | ||||||||||||||||||||||||||||||||||||||
| ● valore nominale | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| ● con AC | ||||||||||||||||||||||||||||||||||||||
| — a 50 Hz valore nominale | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| — a 60 Hz valore nominale | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| ● con DC valore nominale | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| Elettronica di potenza | ||||||||||||||||||||||||||||||||||||||
| affidabilità di contatto | Una operazione errata ogni 100 milioni (17 V, 5 mA), una operazione errata ogni 10 milioni (5 V, 1 mA) | |||||||||||||||||||||||||||||||||||||
| Circuito elettrico ausiliario | ||||||||||||||||||||||||||||||||||||||
| esecuzione del contatto dei contatti ausiliari | Lega di argento | |||||||||||||||||||||||||||||||||||||
| numero dei contatti nC per contatti ausiliari | 1 | |||||||||||||||||||||||||||||||||||||
| numero dei contatti nO per contatti ausiliari | 1 | |||||||||||||||||||||||||||||||||||||
| Connessioni /Morsetti | ||||||||||||||||||||||||||||||||||||||
| esecuzione del collegamento elettrico | ||||||||||||||||||||||||||||||||||||||
| ● dei moduli e degli accessori | Collegamento a molla | |||||||||||||||||||||||||||||||||||||
| tipo di sezioni di conduttore collegabili | ||||||||||||||||||||||||||||||||||||||
| ● filo rigido senza lavorazione dell'estremità del conduttore | 2x (0,25 ... 1,5 mm²) | |||||||||||||||||||||||||||||||||||||
| ● filo flessibile con lavorazione dell'estremità del conduttore | 2x (0,25 ... 0,75 mm²) | |||||||||||||||||||||||||||||||||||||
| ● filo flessibile senza lavorazione dell'estremità del conduttore | 2x (0,25 ... 1,5 mm²) | |||||||||||||||||||||||||||||||||||||
| ● con conduttori AWG | 2x (24 ... 16) | |||||||||||||||||||||||||||||||||||||
| coppia di serraggio delle viti nel supporto | 1 ... 1,2 N·m | |||||||||||||||||||||||||||||||||||||
| Sicurezza | ||||||||||||||||||||||||||||||||||||||
| valore B10 per alto tasso di richiesta secondo SN 31920 | 100 000 | |||||||||||||||||||||||||||||||||||||
| quota di guasti pericolosi | ||||||||||||||||||||||||||||||||||||||
| ● per basso tasso di richiesta secondo SN 31920 | 20 % | |||||||||||||||||||||||||||||||||||||
| ● per alto tasso di richiesta secondo SN 31920 | 20 % | |||||||||||||||||||||||||||||||||||||
| tasso di guasto [FIT] per basso tasso di richiesta secondo SN 31920 | 100 FIT | |||||||||||||||||||||||||||||||||||||
| Condizioni ambientali | ||||||||||||||||||||||||||||||||||||||
| temperatura ambiente | ||||||||||||||||||||||||||||||||||||||
| ● durante l'esercizio | -25 ... +70 °C | |||||||||||||||||||||||||||||||||||||
| ● durante l'immagazzinaggio | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| categoria ambientale durante l'esercizio secondo IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (con umidità relativa dell'aria 10 ... 95 %, nessuna condensa consentita durante l'esercizio per tutti gli apparecchi dietro il pannello frontale) | |||||||||||||||||||||||||||||||||||||
| Montaggio/ Fissaggio/ Dimensioni | ||||||||||||||||||||||||||||||||||||||
| tipo di fissaggio | ||||||||||||||||||||||||||||||||||||||
| ● dei moduli e degli accessori | Fissaggio su piastra frontale | |||||||||||||||||||||||||||||||||||||
| altezza | 40 mm | |||||||||||||||||||||||||||||||||||||
| larghezza | 30 mm | |||||||||||||||||||||||||||||||||||||
| forma della finestra d'incasso | circolare | |||||||||||||||||||||||||||||||||||||
| diametro di incasso | 22,3 mm | |||||||||||||||||||||||||||||||||||||
| tolleranza positiva del diametro di incasso | 0,4 mm | |||||||||||||||||||||||||||||||||||||
| altezza di incasso | 61 mm | |||||||||||||||||||||||||||||||||||||
| larghezza di incasso | 29,5 mm | |||||||||||||||||||||||||||||||||||||
| profondità di incasso | 71,7 mm | |||||||||||||||||||||||||||||||||||||
| Certificati/ Approvazioni | ||||||||||||||||||||||||||||||||||||||
Download e manuali | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
| Ulteriori informazioni | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Cataloghi, Opuscoli,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (sistema di ordinazione Online) | ||||||||||||||||||||||||||||||||||||||
Generatore CAx online | ||||||||||||||||||||||||||||||||||||||
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) | ||||||||||||||||||||||||||||||||||||||
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) | ||||||||||||||||||||||||||||||||||||||
| Ultima modifica: | 22/01/2022 | |||||||||||||||||||||||||||||||||||||
| Data 11/05/2022 | Con riserva di modifiche © Copyright Siemens 2022 | |||||||||||||||||||||||||||||||||||||
Dati aggiuntivi
| Prodotto | |||||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 3SU1100-5BF11-3FA0 | ||||||||||||||||||||||||||||||||||||
| Descrizione | selettore a chiave Siemens, 22 mm, rotondo, in plastica, numero serratura SSG10, con 2 chiavi, 2 posizioni di commutazione O-I, permanente, 10:30 h/13:30 h, estrazione chiave O+I, con supporto, 1 NO+1 NC, morsetti a molla | ||||||||||||||||||||||||||||||||||||
| Famiglia Prodotto | Pulsanti e indicatori, 22 mm, rotondi, in plastica nera | ||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
| Dettagli Prezzo | |||||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5PK / 41J | ||||||||||||||||||||||||||||||||||||
| Metal Factor | LAO----- | ||||||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | |||||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 55 Giorno / Giorni | ||||||||||||||||||||||||||||||||||||
| Peso netto | 0,170 Kg | ||||||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 70,00 x 120,00 x 40,00 | ||||||||||||||||||||||||||||||||||||
| Package size unit of measure | MM | ||||||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | ||||||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | ||||||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | |||||||||||||||||||||||||||||||||||||
| EAN | 4011209957725 | ||||||||||||||||||||||||||||||||||||
| UPC | 804766474262 | ||||||||||||||||||||||||||||||||||||
| Codice doganale | 85365080 | ||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | CC-IC10 | ||||||||||||||||||||||||||||||||||||
| Gruppo prodotti | 5452 | ||||||||||||||||||||||||||||||||||||
| Group Code | R711 | ||||||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | ||||||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 01.10.14 | ||||||||||||||||||||||||||||||||||||
| Product class | A: senza problemi. Riutilizzabile a breve | ||||||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
| Classificazioni | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Dati ETIM
ETIM: EC001029 - Selettore completo
| Valore | Unità | |
|---|---|---|
| tensione di alimentazione (EF004127) | - | V |
| grado di protezione (IP) (EF005474) | - | |
| esecuzione dell’elemento di azionamento (EF006976) | - | |
| esecuzione del collegamento elettrico (EF003961) | - | |
| numero di posizioni di commutazione (EF000231) | 2 | |
| illuminabile (EF001142) | false | |
| Con lampada inclusa (EF005905) | false | |
| colore del pulsante (EF000190) | argento | |
| diametro del foro (EF000079) | 22.3 | mm |
| larghezza dell’apertura (EF004565) | 29.5 | mm |
| altezza dell’apertura (EF004778) | 61.0 | mm |
| funzione di commutazione con bloccaggio a scatto (EF007447) | FALSE | |
| tattile (EF001407) | FALSE | |
| tipo di protezione (NEMA) (EF011959) | NEMA 1, 2, 3, 3R, 4, 4X, 12, 13 | |
| numero di contatti di chiusura (EF008256) | 1 | |
| numero di contatti di riposo (EF008255) | 1 | |
| numero di contatti invertitori (EF008257) | 1 | |
| con anello frontale (EF006014) | true | |
| materiale dell’anello frontale (EF005972) | plastica | |
| colore dell\'anello frontale (EF002429) | nero |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 3SU1100-5BF11-3FA0 3SU1100-5BF11-3FA0 IT_3SU1100-5BF11-3FA0.pdf | 367 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
