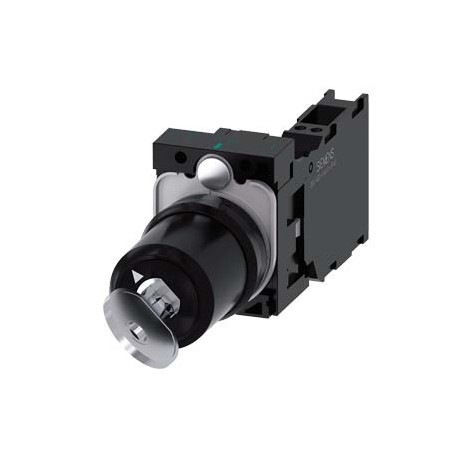

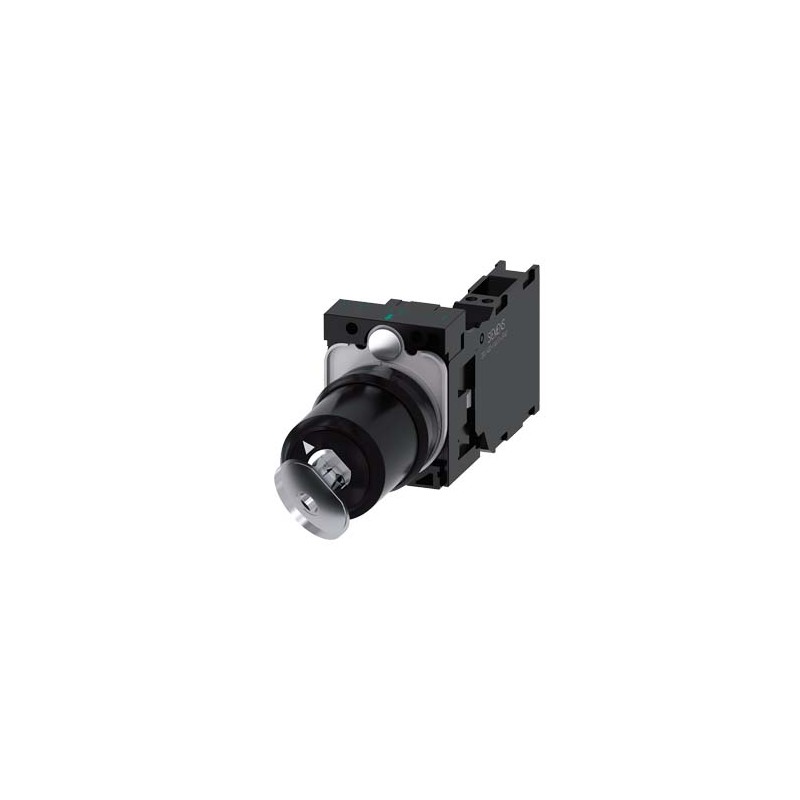

3SU1100-5BF11-3FA0 SIEMENS SIRIUS
3SU1100-5BF11-3FA0
SIEMENS
SIRIUS, Interruptor de llave SIEMENS, C, 22 mm, circular, plástico, n.º de cerradura S-10-CG, con 2 llaves, 2 posiciones de maniobra O-I, sostenido, 10:30h/13:30h, extracción de llave O+I, con soporte, 1 NA+1 NC, borne de resorte
INTERRUPTOR DE LLAVE CES, 22MM, REDONDO, PLASTICO, NO. DE CERRADURA SSG10, CON 2 LLAVES, 2 POSICIONES O-I, SOSTENIDO, 10:30H/13:30H, POSICION DE EXTRACCION O+I, CON SOPORTE, 1NA+1NC, BORNES DE RESORTE.
Componentes industriales de baja tensión > Selector interruptor, dispositivo completo
CONTROL Y CONTACTORES > Mando y señalización (Pulsadores y Lámparas)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
| interruptor de llave Siemens, 22 mm, circular, plástico, n.º de cerradura SSG10, con 2 llaves, 2 posiciones O-I, enclavante, 10:30h/13:30 h, extracción de llave O+I, con soporte, 1 NA+1 NC, conexión por resorte | ||||||||||||||||||||||||||||||||||||||
| nombre comercial del producto | SIRIUS ACT | |||||||||||||||||||||||||||||||||||||
| designación del producto | Interruptor de llave | |||||||||||||||||||||||||||||||||||||
| tipo de producto | aparato completo | |||||||||||||||||||||||||||||||||||||
| denominación del tipo de producto | 3SU1 | |||||||||||||||||||||||||||||||||||||
| línea de productos | Plástico, negro, 22 mm | |||||||||||||||||||||||||||||||||||||
| referencia del fabricante | ||||||||||||||||||||||||||||||||||||||
| ● de la llave suministrada | 3SU1950-0FP80-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● del módulo de contacto suministrado | 3SU1400-1AA10-3FA0 | |||||||||||||||||||||||||||||||||||||
| ● del módulo de contacto suministrado en la posición 1 | 3SU1400-1AA10-3FA0 | |||||||||||||||||||||||||||||||||||||
| ● del soporte suministrado | 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● del actuador suministrado | 3SU1000-5BF11-0AA0 | |||||||||||||||||||||||||||||||||||||
| Carcasa | ||||||||||||||||||||||||||||||||||||||
| forma del frente de la caja | redondo | |||||||||||||||||||||||||||||||||||||
| número de puntos de mando | 1 | |||||||||||||||||||||||||||||||||||||
| Actuador | ||||||||||||||||||||||||||||||||||||||
| modo de funcionamiento del actuador | posiciones permanentes, 90° (10:30h/13:30h) | |||||||||||||||||||||||||||||||||||||
| ampliación del producto opcional fuente luminosa | No | |||||||||||||||||||||||||||||||||||||
| color del actuador | plata | |||||||||||||||||||||||||||||||||||||
| material del actuador | metal | |||||||||||||||||||||||||||||||||||||
| forma del actuador | Llave | |||||||||||||||||||||||||||||||||||||
| diámetro exterior del actuador | 29,5 mm | |||||||||||||||||||||||||||||||||||||
| número de módulos de contacto | 1 | |||||||||||||||||||||||||||||||||||||
| número de posiciones de maniobra | 2 | |||||||||||||||||||||||||||||||||||||
| posición del interruptor para retirar la llave | O+I | |||||||||||||||||||||||||||||||||||||
| ángulo de maniobra | ||||||||||||||||||||||||||||||||||||||
| ● hacia la derecha | 90° | |||||||||||||||||||||||||||||||||||||
| fabricante de la cerradura | CES | |||||||||||||||||||||||||||||||||||||
| número de llave | SSG10 | |||||||||||||||||||||||||||||||||||||
| Anillo frontal | ||||||||||||||||||||||||||||||||||||||
| componente del producto anillo frontal | Sí | |||||||||||||||||||||||||||||||||||||
| tipo de anillo frontal | estándar | |||||||||||||||||||||||||||||||||||||
| material del anillo frontal | plástico | |||||||||||||||||||||||||||||||||||||
| color del anillo frontal | negro | |||||||||||||||||||||||||||||||||||||
| Soporte | ||||||||||||||||||||||||||||||||||||||
| material del soporte | Plástico | |||||||||||||||||||||||||||||||||||||
| Datos técnicos generales | ||||||||||||||||||||||||||||||||||||||
| función del producto apertura positiva | Sí | |||||||||||||||||||||||||||||||||||||
| componente del producto fuente luminosa | No | |||||||||||||||||||||||||||||||||||||
| tensión de aislamiento valor asignado | 500 V | |||||||||||||||||||||||||||||||||||||
| grado de contaminación | 3 | |||||||||||||||||||||||||||||||||||||
| tipo de corriente de la tensión de empleo | AC/DC | |||||||||||||||||||||||||||||||||||||
| resistencia a tensión de choque valor asignado | 6 kV | |||||||||||||||||||||||||||||||||||||
| grado de protección IP | IP66, IP67, IP69(IP69K) | |||||||||||||||||||||||||||||||||||||
| ● del borne de conexión | IP20 | |||||||||||||||||||||||||||||||||||||
| grado de protección NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 | |||||||||||||||||||||||||||||||||||||
| resistencia a choques | ||||||||||||||||||||||||||||||||||||||
| ● según IEC 60068-2-27 | onda semi-sinusoidal 15g / 11 ms | |||||||||||||||||||||||||||||||||||||
| ● para aplicaciones ferroviarias según EN 61373 | categoría 1, clase B | |||||||||||||||||||||||||||||||||||||
| resistencia a vibraciones | ||||||||||||||||||||||||||||||||||||||
| ● según IEC 60068-2-6 | 10 ... 500 Hz: 5g | |||||||||||||||||||||||||||||||||||||
| ● para aplicaciones ferroviarias según EN 61373 | categoría 1, clase B | |||||||||||||||||||||||||||||||||||||
| frecuencia de maniobra máx. | 1 800 1/h | |||||||||||||||||||||||||||||||||||||
| vida útil mecánica (ciclos de maniobra) típico | 1 000 000 | |||||||||||||||||||||||||||||||||||||
| vida útil eléctrica (ciclos de maniobra) típico | 10 000 000 | |||||||||||||||||||||||||||||||||||||
| corriente térmica | 10 A | |||||||||||||||||||||||||||||||||||||
| designaciones de referencia según IEC 81346-2:2009 | S | |||||||||||||||||||||||||||||||||||||
| corriente permanente del interruptor automático curva C | 10 A; para una corriente de cortocircuito inferior a 400 A | |||||||||||||||||||||||||||||||||||||
| corriente permanente del cartucho fusibles DIAZED rápido | 10 A | |||||||||||||||||||||||||||||||||||||
| corriente permanente del cartucho fusible DIAZED gG | 10 A | |||||||||||||||||||||||||||||||||||||
| Directiva RoHS (fecha) | 10/01/2014 | |||||||||||||||||||||||||||||||||||||
| tensión de empleo | ||||||||||||||||||||||||||||||||||||||
| ● valor asignado | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| ● con AC | ||||||||||||||||||||||||||||||||||||||
| — con 50 Hz valor asignado | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| — con 60 Hz valor asignado | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| ● con DC valor asignado | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| Electrónica de potencia | ||||||||||||||||||||||||||||||||||||||
| confiabilidad de contacto | Una maniobra errónea cada 100 millones (17 V, 5 mA), una maniobra errónea cada 10 millones (5 V, 1 mA) | |||||||||||||||||||||||||||||||||||||
| Circuito de corriente secundario | ||||||||||||||||||||||||||||||||||||||
| tipo de contacto de los contactos auxiliares | Aleación de plata | |||||||||||||||||||||||||||||||||||||
| número de contactos NC para contactos auxiliares | 1 | |||||||||||||||||||||||||||||||||||||
| número de contactos NA para contactos auxiliares | 1 | |||||||||||||||||||||||||||||||||||||
| Conexiones/ Bornes | ||||||||||||||||||||||||||||||||||||||
| tipo de conexión eléctrica | ||||||||||||||||||||||||||||||||||||||
| ● de módulos y accesorios | Bornes por resorte | |||||||||||||||||||||||||||||||||||||
| tipo de secciones de conductor conectables | ||||||||||||||||||||||||||||||||||||||
| ● monofilar sin preparación de extremos de cable | 2x (0,25 ... 1,5 mm²) | |||||||||||||||||||||||||||||||||||||
| ● alma flexible con preparación de los extremos de cable | 2x (0,25 ... 0,75 mm²) | |||||||||||||||||||||||||||||||||||||
| ● alma flexible sin preparación de extremos de cable | 2x (0,25 ... 1,5 mm²) | |||||||||||||||||||||||||||||||||||||
| ● con cables AWG | 2x (24 ... 16) | |||||||||||||||||||||||||||||||||||||
| par de apriete de los tornillos en el soporte | 1 ... 1,2 N·m | |||||||||||||||||||||||||||||||||||||
| Seguridad | ||||||||||||||||||||||||||||||||||||||
| valor B10 con alta tasa de demanda según SN 31920 | 100 000 | |||||||||||||||||||||||||||||||||||||
| cuota de defectos peligrosos | ||||||||||||||||||||||||||||||||||||||
| ● con baja tasa de demanda según SN 31920 | 20 % | |||||||||||||||||||||||||||||||||||||
| ● con alta tasa de demanda según SN 31920 | 20 % | |||||||||||||||||||||||||||||||||||||
| tasa de fallos [valor FIT] con baja tasa de demanda según SN 31920 | 100 FIT | |||||||||||||||||||||||||||||||||||||
| Condiciones ambiente | ||||||||||||||||||||||||||||||||||||||
| temperatura ambiente | ||||||||||||||||||||||||||||||||||||||
| ● durante el funcionamiento | -25 ... +70 °C | |||||||||||||||||||||||||||||||||||||
| ● durante el almacenamiento | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| categoría medioambiental durante el funcionamiento según IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (con humedad relativa del aire de 10 ... 95 %, no se permite condensación en servicio en ninguno de los aparatos por detrás del panel frontal) | |||||||||||||||||||||||||||||||||||||
| Instalación/ fijación/ dimensiones | ||||||||||||||||||||||||||||||||||||||
| tipo de fijación | ||||||||||||||||||||||||||||||||||||||
| ● de módulos y accesorios | Fijación en placa frontal | |||||||||||||||||||||||||||||||||||||
| altura | 40 mm | |||||||||||||||||||||||||||||||||||||
| anchura | 30 mm | |||||||||||||||||||||||||||||||||||||
| forma del recorte para montaje | redondo | |||||||||||||||||||||||||||||||||||||
| diámetro de montaje | 22,3 mm | |||||||||||||||||||||||||||||||||||||
| tolerancia positiva del diámetro de montaje | 0,4 mm | |||||||||||||||||||||||||||||||||||||
| altura de montaje | 61 mm | |||||||||||||||||||||||||||||||||||||
| ancho de montaje | 29,5 mm | |||||||||||||||||||||||||||||||||||||
| profundidad de montaje | 71,7 mm | |||||||||||||||||||||||||||||||||||||
| Certificados/ Homologaciones | ||||||||||||||||||||||||||||||||||||||
Descargas y manuales | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
| Más información | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Catálogos, Folletos,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (sistema de pedido online) | ||||||||||||||||||||||||||||||||||||||
Generador CAx online | ||||||||||||||||||||||||||||||||||||||
Service&Support (Manuales, certificados, características, FAQ,…) | ||||||||||||||||||||||||||||||||||||||
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …) | ||||||||||||||||||||||||||||||||||||||
| Última modificación: | 27/1/2022 | |||||||||||||||||||||||||||||||||||||
| Fecha 11/5/2022 | Sujeto a cambios © Copyright Siemens 2022 | |||||||||||||||||||||||||||||||||||||
Datos adicionales
| Producto | |||||||||||||||||||||||||||||||||||||
| Número de artículo (número de mercado) | 3SU1100-5BF11-3FA0 | ||||||||||||||||||||||||||||||||||||
| Descripción de producto | interruptor de llave Siemens, 22 mm, circular, plástico, n.º de cerradura SSG10, con 2 llaves, 2 posiciones O-I, enclavante, 10:30h/13:30 h, extracción de llave O+I, con soporte, 1 NA+1 NC, conexión por resorte | ||||||||||||||||||||||||||||||||||||
| Familia de producto | Cabezas actuadoras y de señalización, 22 mm, redondas, plástico, negr. | ||||||||||||||||||||||||||||||||||||
| Ciclo de vida del producto (PLM) | PM300:Producto activo | ||||||||||||||||||||||||||||||||||||
| Datos de precio | |||||||||||||||||||||||||||||||||||||
| Grupo de precios / Grupo de precios de Casa Matriz y local | 33D / 41J | ||||||||||||||||||||||||||||||||||||
| Factor del metal | LAO----- | ||||||||||||||||||||||||||||||||||||
| Información de entrega | |||||||||||||||||||||||||||||||||||||
| Regulaciones de control de exportación | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
| Hora de entrega | 55 Día/Días | ||||||||||||||||||||||||||||||||||||
| Peso neto (kg) | 0,170 Kg | ||||||||||||||||||||||||||||||||||||
| Dimensión de empaquetado | 70,00 x 120,00 x 40,00 | ||||||||||||||||||||||||||||||||||||
| Unidad de tamaño de paquete de medida | MM | ||||||||||||||||||||||||||||||||||||
| Unidad de medida | 1 pieza | ||||||||||||||||||||||||||||||||||||
| Cantidad por paquete | 1 | ||||||||||||||||||||||||||||||||||||
| Información adicional del producto | |||||||||||||||||||||||||||||||||||||
| EAN | 4011209957725 | ||||||||||||||||||||||||||||||||||||
| UPC | 804766474262 | ||||||||||||||||||||||||||||||||||||
| Commodity code | 85365080 | ||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | CC-IC10 | ||||||||||||||||||||||||||||||||||||
| Grupo de productos | 5452 | ||||||||||||||||||||||||||||||||||||
| Group Code | R711 | ||||||||||||||||||||||||||||||||||||
| País de origen | Alemania | ||||||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 01/10/14 | ||||||||||||||||||||||||||||||||||||
| Clase de producto | A: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución | ||||||||||||||||||||||||||||||||||||
| Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
| Clasificaciones | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Datos ETIM
ETIM: EC001029 - Selector interruptor, dispositivo completo
| Valor | Unidad | |
|---|---|---|
| Tensión de alimentación (EF004127) | - | V |
| Clase de protección (IP) (EF005474) | - | |
| Ejecución del elemento accionador (EF006976) | - | |
| Ejecución de la conexión eléctrica (EF003961) | - | |
| Número de posiciones de conmutación (EF000231) | 2 | |
| Adecuado para iluminación (EF001142) | false | |
| Con fuente de luz (EF005905) | false | |
| Color del botón (EF000190) | Plata | |
| Diámetro del orificio (EF000079) | 22.3 | mm |
| Anchura de apertura (EF004565) | 29.5 | mm |
| Altura de la abertura (EF004778) | 61.0 | mm |
| Función de cambio de enclavamiento (EF007447) | FALSE | |
| Táctil (EF001407) | FALSE | |
| Grado de protección (NEMA) (EF011959) | NEMA 1, 2, 3, 3R, 4, 4X, 12, 13 | |
| Número de contactos normalmente abiertos (EF008256) | 1 | |
| Número de contactos normalmente cerrados (EF008255) | 1 | |
| Número de contactos inversores (EF008257) | 1 | |
| Con anillo central (EF006014) | true | |
| Material del anillo frontal (EF005972) | Plástico | |
| Anillo frontal de color (EF002429) | Negro |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 3SU1100-5BF11-3FA0 3SU1100-5BF11-3FA0 ES_3SU1100-5BF11-3FA0.pdf | 367 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
