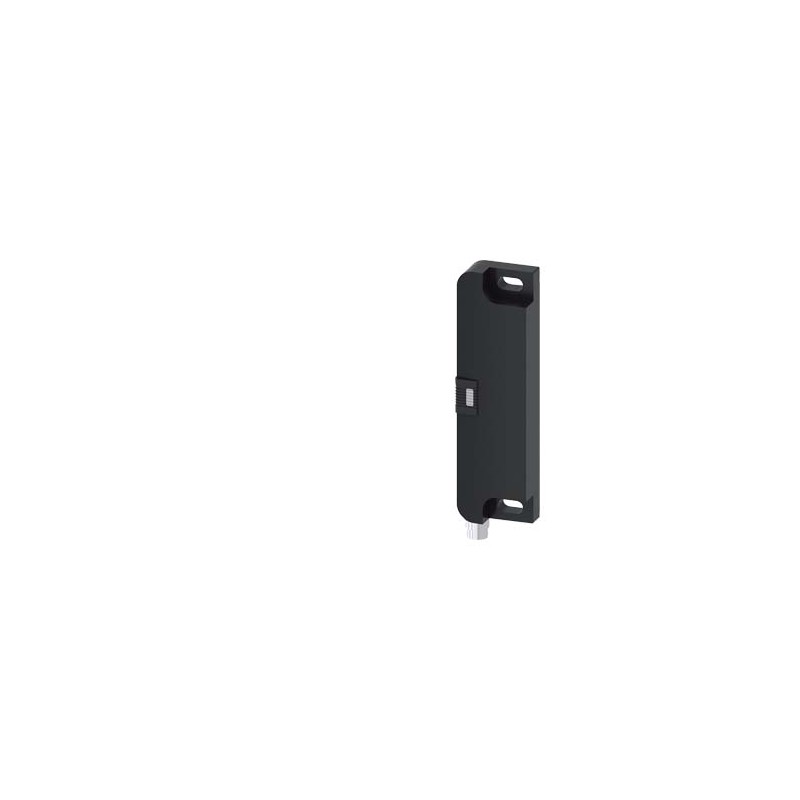

3SE6624-4CA01 SIEMENS interruttore magnetico elemento di commutazione 25 x 88mm, per battuta porta a destra .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SE6624-4CA01 SIEMENS interruttore magnetico elemento di commutazione 25 x 88mm, per battuta porta a destra ..

3SE6624-4CA01

SIEMENS

interruttore magnetico elemento di commutazione 25 x 88mm, per battuta porta a destra contatti: contatti di sicurezza 2NC con connettore M8, a 4 poli con attacco combinato morsetti a vite/connessione con aggancio con LED, relativo magnete di comando 3SE6714-2CA oppure spostato di 90°; 3SE6724-2CA

Maggiori dettagli


CONTROLLO E CONTATTORI > Interruttori di fine corsa e relè di sicurezza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $138.20
Prezzo unitario: $138.20
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore magnetico elemento di commutazione 25 x 88mm, per battuta porta a destra contatti: contatti di sicurezza 2NC con connettore M8, a 4 poli con attacco combinato morsetti a vite/connessione con aggancio con LED, relativo magnete di comando 3SE6714-2CA oppure spostato di 90°; 3SE6724-2CA
marca del prodottoSIRIUS
denominazione del prodottoInterruttori magnetici
esecuzione del prodottoUnità sensore rettangolare
designazione del tipo di prodotto3SE66
idoneità all'impiego circuiti di sicurezzaSi
Dati tecnici generali
funzione del prodotto
● apertura positivaNo
● funzione di monitoraggio dispositivi a valleNo
● rilevamento di cortocircuito trasversale/cortocircuitoSi
tipo di tensione della tensione di impiegoDC
grado di protezione IPIP67
resistenza agli urti secondo IEC 60068-2-27Onda semisinusoidale 30 g / 11 ms
resistenza a vibrazioni secondo IEC 60068-2-610 ... 55 Hz: 1 mm
codice di riferimento secondo IEC 81346-2:2009S
Direttiva RoHS (data)07/01/2006
tipo di tensioneDC
altezza del sensore25 mm
lunghezza del sensore13 mm
larghezza del sensore88 mm
materiale della superficie attiva del sensorePlastica, materiale termoplastico rinforzato con fibre di vetro
condizione di montaggio meccanica per sensoremontabile a incasso quasi a filo
tensione di impiego valore nominale24 V
corrente di impiego valore nominale10 mA
potenza di impiego valore nominale0,24 W
numero dei contatti nC per contatti ausiliari2
numero dei contatti nC di sicurezza2
numero dei contatti nO per contatti ausiliari0
numero dei contatti nO di sicurezza0
Custodia
materiale della custodiaPlastica, materiale termoplastico rinforzato con fibre di vetro
direzione di battuta della portadestrorso
Attuatore
dell'elemento di comandomagnete
Contatto
frequenza di commutazione5 Hz
distanza di commutazione sicura OFF17 mm
distanza di commutazione sicura ON7 mm
esecuzione della funzione di commutazionecontatto di apertura
numero dei contatti di commutazione per funzione di segnalazione0
● di sicurezza0
Connessioni /Morsetti
esecuzione del collegamento elettricoConnettore M8, a 4 poli
Sicurezza
valore B10 per alto tasso di richiesta secondo SN 3192012 500 000
livello di integrità di sicurezza (SIL) secondo IEC 615083
performance Level (pL) secondo EN ISO 13849-1e
quota di guasti pericolosi
● per basso tasso di richiesta secondo SN 3192050 %
● per alto tasso di richiesta secondo SN 3192050 %
valore T1 per intervallo di proof test o durata di utilizzo secondo IEC 6150820 y
categoria secondo EN 954-14
Condizioni ambientali
temperatura ambiente durante l'esercizio-25 ... +70 °C
Ingressi/ Uscite
numero delle uscite statiche
● per funzione di segnalazione0
● di sicurezza0
numero delle uscite come elemento di commutazione a contatto
● come contatto NC
— di sicurezza con commutazione istantanea2
● come contatto NO di sicurezza con commutazione istantanea0
Indicatore
esecuzione dell'unità di controllo necessariosì
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggiofissaggio a vite
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCFunctional Safety/Safety of Machinery

Confirmation

UL

EAC

EAC

RCM

Miscellaneous

Declaration of Conformityother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:23/12/2020
Data
12/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SE6624-4CA01
Descrizioneinterruttore magnetico elemento di commutazione 25 x 88mm, per battuta porta a destra contatti: contatti di sicurezza 2NC con connettore M8, a 4 poli con attacco combinato morsetti a vite/connessione con aggancio con LED, relativo magnete di comando 3SE6714-2CA oppure spostato di 90°; 3SE6724-2CA
Famiglia ProdottoInterruttori di sicurezza di prossimità SIRIUS 3SE66, 3SE67, magnetici
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D9 / 41K
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione60 Giorno / Giorni
Peso netto0,044 Kg
Dimensioni dell'imballo62,00 x 106,00 x 37,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047621002644
UPC804766058684
Codice doganale85365080
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3750
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-27-24-02
eClass7.127-27-24-02
eClass827-27-24-02
eClass927-27-24-02
eClass9.127-27-24-02
ETIM5EC002544
ETIM6EC002544
ETIM7EC002544
ETIM8EC002544
UNSPSC1539-12-15-21

Dati ETIM

ETIM: EC002544 - interruttore magnetico di prossimità

Valore Unità
tipo di protezione (NEMA) (EF011959) -
esecuzione dell’interfaccia per comunicazione sicura (EF003956) -
con indicatore di stato (EF001602) -
esecuzione dell’uscita di commutazione (EF003962) -
forma della scatola (EF004008) -
numero di uscite semiconduttori con funzione di segnalazione (EF003945) 0
numero di uscite di contatto con funzione di segnalazione (EF003946) 0
numero di uscite semiconduttori sicure (EF003951) 0
numero di uscite di contatto sicure (EF003952) 0
tipo di azionamento (EF006949) magnete
esecuzione del collegamento elettrico (EF003961) connettore M8
larghezza del sensore (EF007094) 88.0mm
altezza del sensore (EF007283) 25.0mm
lunghezza del sensore (EF007334) 13.0mm
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
Materiale della custodia (EF001596) plastica
rivestimento scatola (EF001601) -
distanza di commutazione OFF sicura (EF004011) 17.0mm
distanza di commutazione ON sicura (EF004012) 7.0mm
categoria secondo EN 954-1 (EF006782) 4
SIL secondo IEC 61508 (EF009889) 3
livello di performance secondo EN ISO 13849-1 (EF007399) livello e
temperatura ambiente (EF002386) ['-25', '70']°C
condizione meccanica di montaggio per sensore (EF004041) quasi a filo
tensione di alimentazione nominale per AC 50 Hz (EF007076) ['-', 'DC']V
tensione di alimentazione nominale per AC 60 Hz (EF007077) ['-', 'DC']V
tensione di alimentazione nominale per DC (EF007078) ['-', 'DC']V
tipo di tensione di alimentazione (EF000187) DC
riconoscimento di corto circuito/trasversale possibile (EF004093) true
con funzione di monitoraggio apparecchi collegati in serie (EF004052) false
adatto per funzioni di sicurezza (EF001597) true
grado di protezione (IP) (EF005474) IP67
corrente d’uscita min. (EF004045) -mA
max. corrente d’uscita nell’uscita sicura (EF004035) -mA
diametro del sensore (EF007111) -mm
distanza di commutazione (EF003647) -mm
