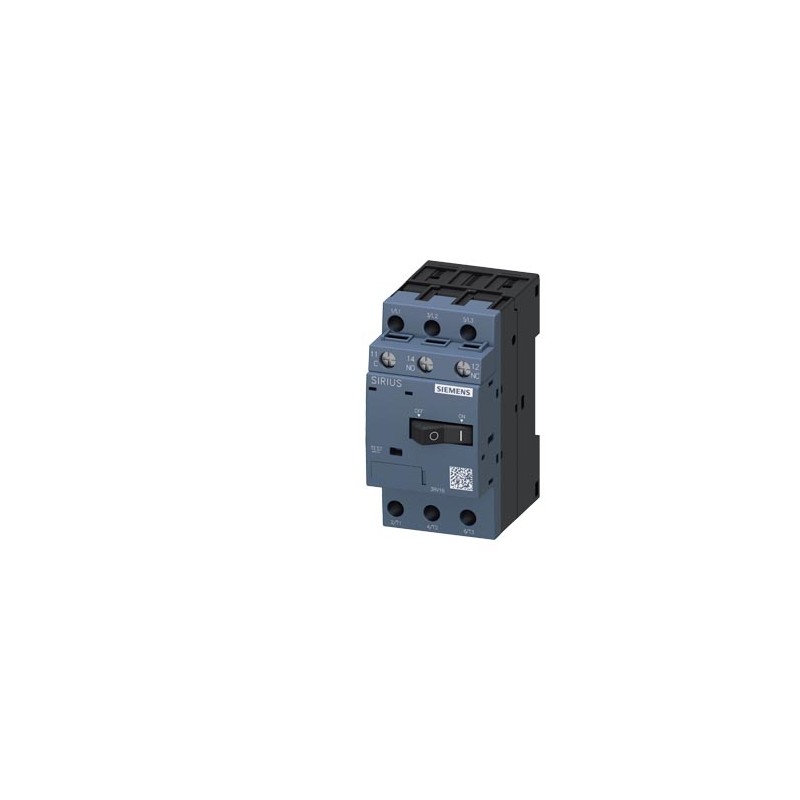

3RV1611-1DG14 SIEMENS trasformatore di tensione interruttore di protezione, grandezza costruttiva S00 3 A, s.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

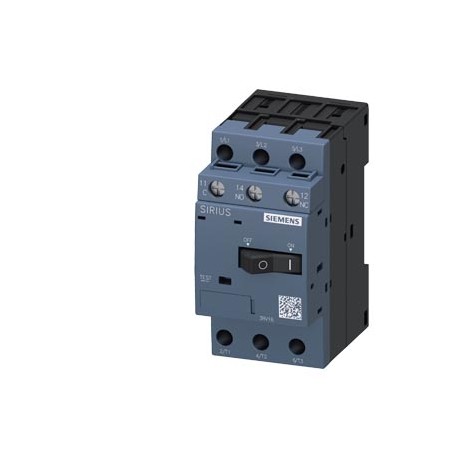

3RV1611-1DG14 SIEMENS trasformatore di tensione interruttore di protezione, grandezza costruttiva S00 3 A, s..

3RV1611-1DG14

SIEMENS

trasformatore di tensione interruttore di protezione, grandezza costruttiva S00 3 A, sganciatore N 20 A, 1W con blocchetto di contatti ausiliari trasversale

SIRIUS Interruttore automatico di potenza, per trasformatore di tensione dimensione S00, 3A, trigger 20A, contatti ausiliari trasversali da 1W

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

CONTROLLO E CONTATTORI > Interruttori di protezione del motore

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $431.24
Prezzo unitario: $431.24
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

trasformatore di tensione interruttore di protezione, grandezza costruttiva S00 3 A, sganciatore N 20 A, 1W con blocchetto di contatti ausiliari trasversale
marca del prodottoSIRIUS
denominazione del prodottoInterruttore automatico
esecuzione del prodottoper la protezione distanziometrica
designazione del tipo di prodotto3RV1
Dati tecnici generali
grandezza costruttiva dell'interruttore automaticoS00
ampliamento del prodotto blocchetto di contatti ausiliariSi
potenza dissipata [W] con valore nominale di corrente
● con AC in stato di funzionamento caldo7,25 W
● con AC in stato di funzionamento caldo per ogni polo2,4 W
tensione di isolamento con grado di inquinamento 3 con AC valore nominale690 V
tensione di tenuta a impulso valore nominale6 kV
tensione max. ammissibile per separazione sicura
● in reti con centro stella non collegato a terra tra circuito principale e circuito ausiliario400 V
● in reti con centro stella collegato a terra tra circuito principale e circuito ausiliario400 V
durata di vita meccanica (cicli di manovra)
● dei contatti principali tip.10 000
● dei contatti ausiliari tip.10 000
codice di riferimento secondo IEC 81346-2:2009Q
Direttiva RoHS (data)01/01/2013
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-20 ... +60 °C
● durante l'immagazzinaggio-50 ... +80 °C
● durante il trasporto-50 ... +80 °C
compensazione di temperatura-20 ... +60 °C
umidità relativa durante l'esercizio10 ... 95 %
Circuito elettrico principale
numero di poli per circuito principale3
tensione di impiego
● valore nominale400 V
● valore nominale20 ... 690 V
● con AC-3 valore nominale max.400 V
frequenza di impiego valore nominale60 Hz
corrente di impiego valore nominale3 A
corrente di impiego
● con AC-3 con 400 V valore nominale3 A
frequenza di commutazione
● con AC-3 max.15 1/h
Circuito elettrico ausiliario
esecuzione del blocchetto di contatti ausiliaritrasversale
numero dei contatti nC per contatti ausiliari1
numero dei contatti nO per contatti ausiliari1
numero dei contatti CO per contatti ausiliari1
corrente di impiego dei contatti ausiliari con DC-13
● con 24 V0,3 A
● con 60 V0,3 A
Funzione di protezione/ monitoraggio
funzione del prodotto
● rilevamento di guasto verso terraNo
● rilevamento di mancanza faseSi
esecuzione dello sganciatore di sovraccaricotermico
potere di interruzione di servizio in cortocircuito (Ics) con AC
● con 240 V valore nominale100 kA
● con 400 V valore nominale50 kA
potere di interruzione estremo in cortocircuito (Icu)
● con AC con 240 V valore nominale100 kA
● con AC con 400 V valore nominale50 kA
valore di intervento corrente dello sganciatore di cortocircuito istantaneo20 A
Dati nominali UL/CSA
corrente a pieno carico (FLA) per motore trifase
● con 480 V valore nominale3 A
● con 600 V valore nominale3 A
Protezione da cortocircuito
funzione del prodotto protezione da cortocircuitoSi
esecuzione dello sganciatore di cortocircuitomagnetico
esecuzione della cartuccia fusibile
● per protezione da cortocircuito dei blocchetti di contatti ausiliari necessario2A FF 250V/1,1kA
esecuzione della cartuccia fusibile con rete IT per protezione da cortocircuito del circuito principale
● con 240 Vnon necessaria
● con 400 VgL/gG 40 A
● con 500 VgL/gG 35 A
● con 690 VgL/gG 35 A
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN EN 60715
altezza90 mm
larghezza45 mm
profondità75 mm
distanza da rispettare
● da componenti messi a terra con 400 V
— verso il basso20 mm
— verso l'alto20 mm
— di lato9 mm
● da componenti in tensione con 400 V
— verso il basso20 mm
— verso l'alto20 mm
— di lato9 mm
● da componenti messi a terra con 500 V
— verso il basso20 mm
— verso l'alto20 mm
— di lato9 mm
● da componenti in tensione con 500 V
— verso il basso20 mm
— verso l'alto20 mm
— di lato9 mm
● da componenti messi a terra con 690 V
— verso il basso20 mm
— verso l'alto20 mm
— indietro0 mm
— di lato9 mm
— in avanti0 mm
● da componenti in tensione con 690 V
— verso il basso20 mm
— verso l'alto20 mm
— indietro0 mm
— di lato9 mm
— in avanti0 mm
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoNo
esecuzione del collegamento elettrico
● per circuito principalemorsetti a vite
● per circuito ausiliario e di comandomorsetti a vite
disposizione della connessione elettrica per circuito principalesopra e sotto
tipo di sezioni di conduttore collegabili
● per contatti principali
— filo rigido o multifilare2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1 ... 4 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
tipo di sezioni di conduttore collegabili
● per contatti ausiliari
— filo rigido o multifilare2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
coppia di serraggio
● per contatti principali con morsetti a vite0,8 ... 1,2 N·m
● per contatti ausiliari con morsetti a vite0,8 ... 1,2 N·m
dimensioni della punta del cacciavitePozidriv gr. 2
esecuzione del filetto della vite di collegamento
● per contatti principaliM3
● dei contatti ausiliari e di comandoM3
Sicurezza
grado di protezione IP lato frontale secondo IEC 60529IP20
protezione contro i contatti accidentali lato frontale secondo IEC 60529sicuro a prova di dito per contatto verticale dal davanti
esecuzione della visualizzazione per stato di commutazioneInterruttore a bilanciere
Certificati/ Approvazioni

Download e manuali

General Product ApprovalDeclaration of Conformity

CSA

CCC

Confirmation

UL

EAC

UK Declaration of Conformity

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

otherRailway

Miscellaneous

Confirmation

Household and similar appliances

Special Test Certificate

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra)
Ultima modifica:27/01/2022
Data
03/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RV1611-1DG14
Descrizionetrasformatore di tensione interruttore di protezione, grandezza costruttiva S00 3 A, sganciatore N 20 A, 1W con blocchetto di contatti ausiliari trasversale
Famiglia ProdottoInterruttori automatici SIRIUS 3RV1
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PJ / 41E
Metal FactorLA------
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,302 Kg
Dimensioni dell'imballo49,00 x 100,00 x 84,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209535237
UPC754554899572
Codice doganale85362010
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3715
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.13
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1439-12-15-21
UNSPSC1539-12-16-01

Dati ETIM

ETIM: EC000228 - Breaker per trasformatori / generatori / impianti

Valore Unità
apparecchio completo con unità di sicurezza (EF008906) -
montaggio su guida a DIN opzionale (EF008904) -
tensione nominale (EF003977) -V
corrente nominale permanente Iu (EF001389) 3.0A
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 50.0kA
intervallo di regolazione sganciatore di sovraccarico (EF002336) ['-', '-']A
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve (EF007129) ['-', '-']A
intervallo di regolazione dell’attivatore di corto circuito non ritardato (EF007131) ['20', '20']A
protezione dalle dispersioni a terra integrata (EF007296) false
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per montaggio su guida a cappello (EF007250) FALSE
numero di contatti ausiliari, contatti di riposo (EF001377) 1
numero di contatti ausiliari, contatti di chiusura (EF001376) 1
numero di contatti ausiliari, invertitori (EF003531) 1
segnalatore di intervento presente (EF007006) false
con sganciatore di minima tensione (EF007518) false
numero di poli (EF001391) 3
posizione del collegamento per circuito elettrico principale (EF006671) altri
esecuzione dell’elemento di azionamento (EF006976) Levetta singola
azionamento a motore integrato (EF006697) false
azionamento a motore opzionale (EF007386) false
grado di protezione (IP) (EF005474) IP20
