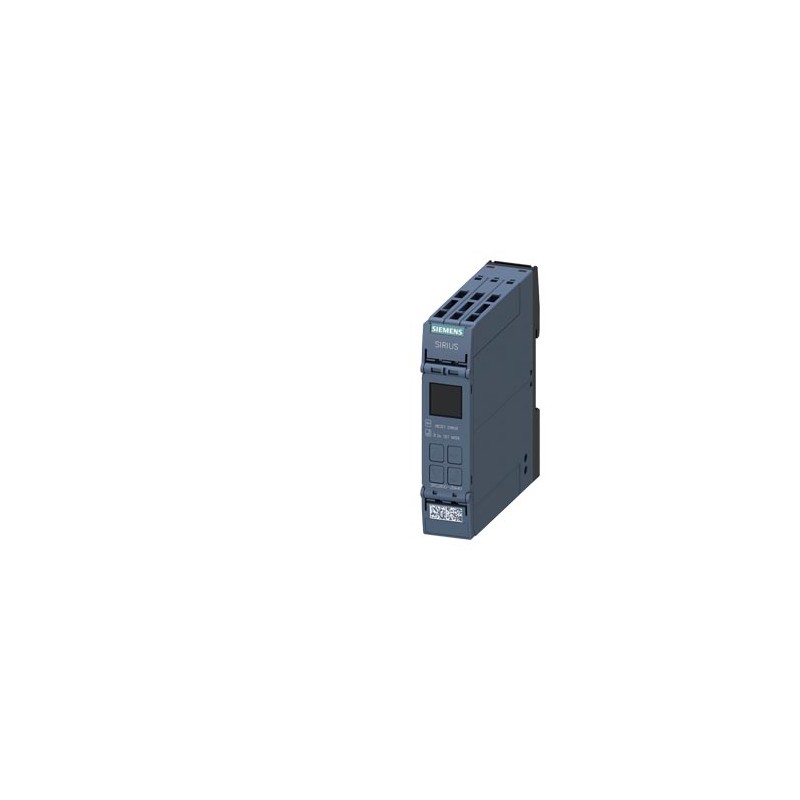

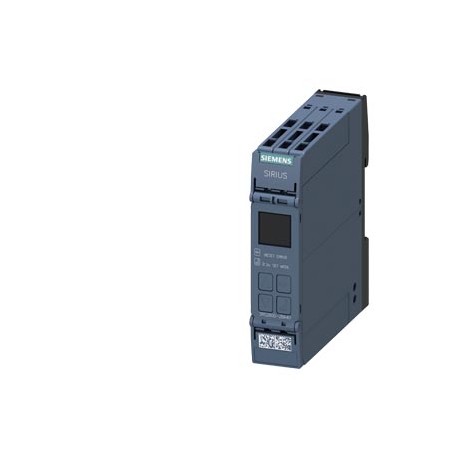

3RS2800-2BA40 SIEMENS relè di controllo temperatura con display e IO-Link per termoresistenze e termocoppie,.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RS2800-2BA40 SIEMENS relè di controllo temperatura con display e IO-Link per termoresistenze e termocoppie,..

3RS2800-2BA40

SIEMENS

relè di controllo temperatura con display e IO-Link per termoresistenze e termocoppie, DC 24 V, larghezza 22,5 mm, 2 CO, morsetti a molla (Push-in)

Relè di monitoraggio della temperatura con display e IO-Link per termoresistenze e termocoppie, 24 V DC, larghezza 22,5 mm, 2 commutati, collegamento a molla (inserimento diretto)

Maggiori dettagli


CONTROLLO E CONTATTORI > Relè funzionali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $420.84
Prezzo unitario: $420.84
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

relè di controllo temperatura con display e IO-Link per termoresistenze e termocoppie, DC 24 V, larghezza 22,5 mm, 2 CO, morsetti a molla (Push-in)
marca del prodottoSIRIUS
denominazione del prodottoRelè di controllo temperatura
esecuzione del prodottoApparecchio digitale per I/O-Link, 1 sensore, 2 valori di soglia
designazione del tipo di prodotto3RS2
Dati tecnici generali
funzione del prodottomonitoraggio di temperatura
esecuzione della visualizzazione LEDNo
tensione di isolamento per categoria di sovratensione III secondo norma IEC 60664 con grado di inquinamento 3 valore nominale300 V
tensione di prova per prova d'isolamento6 kV
grado di inquinamento3
tensione max. ammissibile per separazione sicura
● tra circuito di comando e circuito ausiliario300 V
grado di protezione IP20
resistenza agli urti secondo IEC 60068-2-2711g / 15 ms
resistenza a vibrazioni secondo IEC 60068-2-610 … 55 Hz: 0,35 mm
comportamento di commutazionemonostabile
durata di vita meccanica (cicli di manovra) tip.10 000 000
durata di vita elettrica (cicli di manovra) con AC-15 con 230 V tip.100 000
corrente termica dell'elemento di commutazione a contatto max.5 A
certificato di idoneità riferito ad ATEXsì, con modulo di ampliamento sensore 3RS29
codice di riferimento secondo IEC 81346-2:2009K
influenza della temperatura ambiente0,05 % per ogni scostamento K dal T20
temperatura misurabile
● valore iniziale-99 °C
● valore finale1 800 °C
temperatura Fahrenheit misurabile
● valore iniziale-146 °F
● valore finale3 276 °F
Direttiva RoHS (data)05/01/2012
funzione del prodotto
● salvataggio erroriSi
● reset esternoSi
esecuzione del sensore collegabileSensori resistivi: Pt100, Pt1000, KTY83-110, KTY84, NTC termocoppie: Tipo J, K, T, E, N, S, R, B
temperatura misurabile con sensore KTY max.300 °C
corrente del sensore con sensore KTY0,33 mA
Circuito di comando/ Comando
tipo di tensione della tensione di alimentazione di comandoDC
tensione di alimentazione di comando con DC valore nominale24 ... 24 V
tensione di alimentazione di comando 1
● con DC valore nominale24 V
● con DC24 ... 24 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC
● valore iniziale0,7
● valore finale1,25
frequenza della tensione di alimentazione per circuito ausiliario e di comando50 ... 60 Hz
numero dei circuiti di misura1
tempo di tamponamento in caso di mancanza della tensione di rete min.20 ms
Precisione
precisione di misura relativa1 %
Protezione da cortocircuito
esecuzione della cartuccia fusibile
● per protezione da cortocircuito dei contatti NO delle uscite a relè necessariogL/gG: 6 A o interruttore magnetotermico tipo C: 1 A
● per protezione da cortocircuito dei contatti NC delle uscite a relè necessariogL/gG: 6 A o interruttore magnetotermico tipo C: 1 A
esecuzione della cartuccia fusibile
● per protezione da cortocircuito dei contatti NO delle uscite a relè di sicurezza necessariogL/gG: 2 A o interruttore magnetotermico tipo C: 1 A
● per protezione da cortocircuito dei contatti NC delle uscite a relè di sicurezza necessariogL/gG: 2 A o interruttore magnetotermico tipo C: 1 A
Comunicazione/ Protocollo
protocollo viene supportato protocollo IO-LinkSi
velocità di trasferimento IO-LinkCOM2 (38,4 kBaud)
tempo di ciclo punto-punto tra master e device IO-Link min.5 ms
tipo di tensione di alimentazione tramite IO-Link MasterSi
volume di dati
● dell'area di indirizzi degli ingressi con trasmissione ciclica totale4 byte
● dell'area di indirizzi delle uscite con trasmissione ciclica totale2 byte
Circuito elettrico ausiliario
materiale dei contatti di commutazioneAgSnO2
numero dei contatti nC per contatti ausiliari0
numero dei contatti nO per contatti ausiliari0
numero dei contatti CO per contatti ausiliari2
corrente di impiego dei contatti ausiliari con DC-13
● con 24 V1 A
● con 125 V0,2 A
● con 250 V0,1 A
affidabilità di contatto dei contatti ausiliariUn'inserzione errata ogni 100 mln. (17 V, 5 mA)
caricabilità dei contatti dei contatti ausiliari secondo ULR300 / B300
frequenza di impiego valore nominale50 ... 60 Hz
caricabilità in corrente del relè di uscita con AC-15 con 250 V a 50/60 Hz3 A
caricabilità in corrente del relè di uscita con DC-13
● con 24 V1 A
● con 125 V0,2 A
corrente permanente della cartuccia fusibile DIAZED del relè di uscita6 A
corrente permanente della cartuccia fusibile DIAZED del relè di uscita di sicurezza2 A
Compatibilità elettromagnetica
emissione di disturbi eMC secondo IEC 60947-1classe A
disturbi condotti
● di tipo burst secondo IEC 61000-4-42 kV (porte di potenza), 1 kV (porte di segnale)
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV (line to earth)
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV (line to line)
disturbi indotti dal campo secondo IEC 61000-4-310 V/m
scarica elettrostatica secondo IEC 61000-4-26 kV scarica contatti / 8kV scarica atmosferica
Separazione di potenziale
esecuzione della separazione di potenzialeSeparazione sicura
separazione di potenziale
● tra ingresso e uscitaSi
● tra le usciteSi
● tra alimentazione di tensione e altri circuitiSi
Sicurezza
livello di integrità di sicurezza (SIL) secondo IEC 615081
limite SIL richiesto (sistema parziale) secondo EN 620611
performance Level (pL) secondo EN ISO 13849-1c
categoria secondo EN ISO 13849-11
quota di guasti non pericolosi (SFF)66 %
PFHD per alto tasso di richiesta secondo EN 620610,00000039 1/h
HFT secondo IEC 615080
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoSi
esecuzione del collegamento elettricomorsetti a molla (push-in)
● per circuito ausiliario e di comandomorsetti a molla (push-in)
tipo di sezioni di conduttore collegabili
● filo rigido0,5 ... 4 mm²
● filo flessibile con lavorazione dell'estremità del conduttore0,5 ... 2,5 mm²
● filo flessibile senza lavorazione dell'estremità del conduttore0,5 ... 4 mm²
● con conduttori AWG filo rigido20 ... 12
● con conduttori AWG multifilare20 ... 12
sezione di conduttore collegabile
● filo rigido0,5 ... 4 mm²
● filo flessibile con lavorazione dell'estremità del conduttore0,5 ... 2,5 mm²
● filo flessibile senza lavorazione dell'estremità del conduttore0,5 ... 4 mm²
numero AWG come sezione di conduttore collegabile codificata
● filo rigido20 ... 12
● multifilare20 ... 12
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite e a scatto su guida profilata 35 mm
altezza100 mm
larghezza22,5 mm
profondità90 mm
distanza da rispettare
● per il montaggio in fila
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
● da componenti messi a terra
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— di lato0 mm
— verso il basso0 mm
● da componenti in tensione
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +85 °C
● durante il trasporto-40 ... +85 °C
umidità relativa durante l'esercizio70 %
categoria di protezione antideflagrante per polvereEx II (2) D [b1] [Ex h] [pyb] [tb] [mb] [kb] [sb] III C Db
categoria di protezione antideflagrante per gasEx II (2) G [b1] [Ex h] [db] [eb] [pyb] [mb] [ob] [q] [kb] [sb] II C Gb
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

For use in hazardous locationsFunctional Safety/Safety of MachineryDeclaration of ConformityTest CertificatesMarine / Shipping

ATEX-EC-Type-Examination-Certificate

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

DNV-GL

otherRailway

Confirmation

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Derating
Ultima modifica:27/01/2022
Data
14/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RS2800-2BA40
Descrizionerelè di controllo temperatura con display e IO-Link per termoresistenze e termocoppie, DC 24 V, larghezza 22,5 mm, 2 CO, morsetti a molla (Push-in)
Famiglia ProdottoRelè di controllo temperatura SIRIUS 3RS2
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5A4 / 41H
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione10 Giorno / Giorni
Peso netto0,00018 Kg
Dimensioni dell'imballo108,00 x 128,00 x 38,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047621058849
UPC195125059405
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti4947
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-18-10
eClass7.127-37-18-10
eClass827-37-18-10
eClass927-37-18-10
eClass9.127-37-18-10
ETIM5EC001446
ETIM6EC001446
ETIM7EC001446
ETIM8EC001446
IDEA45282
UNSPSC1539-12-22-29

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RS2800-2BA40 IT_3RS2800-2BA40.pdf 351 Kbytes 3RS2800-2BA40 IT_3RS2800-2BA40.pdf
