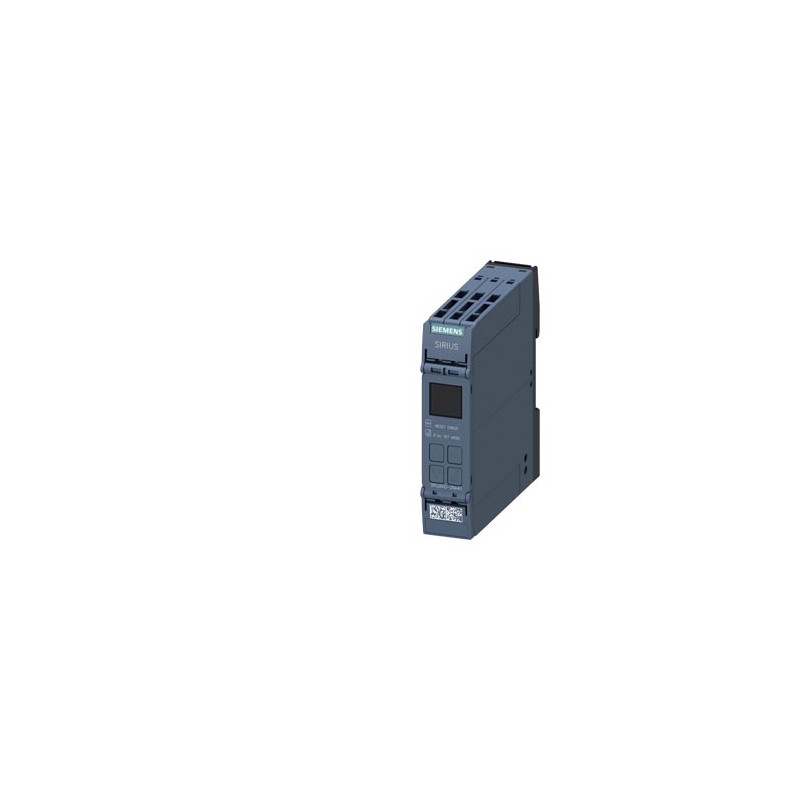

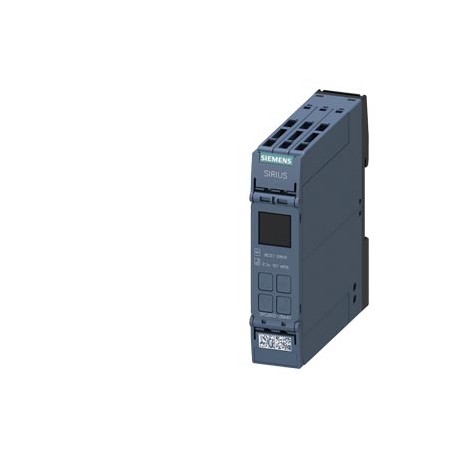

3RS2800-2BA40 SIEMENS Relé de vigilancia de temperatura con display e IO-Link para termorresistencias y term.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RS2800-2BA40 SIEMENS Relé de vigilancia de temperatura con display e IO-Link para termorresistencias y term..

3RS2800-2BA40

SIEMENS

SIRIUS, Relé de vigilancia de temperatura con display e IO-Link para termorresistencias y termopares, 24 V DC, ancho 22,5 mm, 2 conmutados, conexión por resorte (inserción directa)

Más detalles


CONTROL Y CONTACTORES > Relés de Función

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $417.20
Precio unitario: $417.20
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Relé de vigilancia de temperatura con display e IO-Link para termorresistencias y termopares, 24 V DC, ancho 22,5 mm, 2 conmutados, conexión por resorte (inserción directa)
nombre comercial del productoSIRIUS
designación del productoRelés de vigilancia de temperatura
tipo de productoAparato digital para IO-Link, 1 sensor, 2 valores umbral
denominación del tipo de producto3RS2
Datos técnicos generales
función del productovigilancia de temperatura
tipo de display LEDNo
tensión de aislamiento para categoría de sobretensión III según IEC 60664 con grado de contaminación 3 valor asignado300 V
tensión de ensayo para ensayo de aislamiento6 kV
grado de contaminación3
tensión máxima admitida para separación de protección
● entre circuito de mando y circuito auxiliar300 V
grado de protección IP20
resistencia a choques según IEC 60068-2-2711g / 15 ms
resistencia a vibraciones según IEC 60068-2-610 … 55 Hz: 0,35 mm
comportamiento de conmutaciónmonoestable
vida útil mecánica (ciclos de maniobra) típico10 000 000
vida útil eléctrica (ciclos de maniobra) con AC-15 con 230 V típico100 000
corriente térmica del elemento conmutador con contactos máx.5 A
certificado de aptitud referido a ATEXSí, con módulo de ampliación de sensor 3RS29
designaciones de referencia según IEC 81346-2:2009K
influencia de la temperatura ambienteDesviación de T20 del 0,05 % por K
temperatura medible
● valor inicial-99 °C
● valor final1 800 °C
temperatura medible en grados Fahrenheit
● valor inicial-146 °F
● valor final3 276 °F
Directiva RoHS (fecha)05/01/2012
función del producto
● memoria de fallosSí
● reset externoSí
tipo de sensor conectableSensores resistivos: Pt100, Pt1000, KTY83-110, KTY84, NTC; termopares: tipo J, K, T, E, N, S, R, B
temperatura medible con sensor KTY máx.300 °C
intensidad por sensor con sensor KTY0,33 mA
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mandoDC
tensión de alimentación del circuito de mando con DC valor asignado24 ... 24 V
tensión de alimentación del circuito de mando 1
● con DC valor asignado24 V
● con DC24 ... 24 V
factor de rango de trabajo tensión de alimentación de mando valor asignado con DC
● valor inicial0,7
● valor final1,25
frecuencia de la tensión de alimentación para circuito auxiliar y circuito de mando50 ... 60 Hz
número de circuitos de medida1
tiempo de puenteo en caso de fallo de red mín.20 ms
Precisión
precisión de medida relativa1 %
Protección contra cortocircuitos
tipo de cartucho fusible
● para protección contra cortocircuitos de los contactos de cierre de las salidas de relé necesariogL/gG: 6 A o automático magnetotérmico tipo C: 1 A
● para protección contra cortocircuito de los contactos NC de las salidas de relé necesariogL/gG: 6 A o automático magnetotérmico tipo C: 1 A
tipo de cartucho fusible
● para protección contra cortocircuitos de los contactos de cierre de las salidas de relé de seguridad necesariogL/gG: 2 A o automático magnetotérmico tipo C: 1 A
● para protección contra cortocircuito de los contactos NC de las salidas de relé de seguridad necesariogL/gG: 2 A o automático magnetotérmico tipo C: 1 A
Comunicación/ Protocolol
protocolo soportado protocolo IO-LinkSí
tasa de transmisión del IO-LinkCOM2 (38,4 kBaud)
tiempo de ciclo punto a punto entre el maestro y el IO-Link Device mín.5 ms
tipo de alimentación vía IO-Link MasterSí
volumen de datos
● del área de direccionamiento de las entradas con transferencia cíclica total4 byte
● del área de direccionamiento de las salidas con transferencia cíclica total2 byte
Circuito de corriente secundario
material de los contactosAgSnO2
número de contactos NC para contactos auxiliares0
número de contactos NA para contactos auxiliares0
número de contactos conmutados para contactos auxiliares2
intensidad de empleo de los contactos auxiliares con DC-13
● con 24 V1 A
● con 125 V0,2 A
● con 250 V0,1 A
confiabilidad de contacto de los contactos auxiliaresuna conexión errónea por 100 millones (17 V, 5 mA)
capacidad de carga de los contactos auxiliares según ULR300/B300
frecuencia de empleo valor asignado50 ... 60 Hz
intensidad máxima admisible del relé de salida con AC-15 con 250 V con 50/60 Hz3 A
intensidad máxima admisible del relé de salida con DC-13
● con 24 V1 A
● con 125 V0,2 A
corriente permanente del cartucho fusibles DIAZED del relé de salida6 A
corriente permanente del cartucho fusible DIAZED del relé de salida de seguridad2 A
Compatibilidad electromagnética
emisión de perturbaciones CEM según IEC 60947-1clase A
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV (puertos de potencia), 1 kV (puertos de señal)
● por surge conductor-tierra según IEC 61000-4-52 kV (línea a tierra)
● por surge conductor-conductor según IEC 61000-4-51 kV (línea a línea)
acoplamiento de perturbaciones radiadas según IEC 61000-4-310 V/m
descarga electroestática según IEC 61000-4-26 kV descarga en contacto / 8 kV descarga al aire
Separación de potencial
tipo de aislamiento galvánicoSeparación segura
aislamiento galvánico
● entre entrada y salidaSí
● entre salidasSí
● entre alimentación y otros circuitos eléctricosSí
Seguridad
nivel de integridad de la seguridad (SIL) según IEC 615081
límite de respuesta SIL (subsistema) según EN 620611
Performance Level (PL) según EN ISO 13849-1c
categoría según EN ISO 13849-11
proporción de fallos seguros (SFF)66 %
PFHD con alta tasa de demanda según EN 620610,00000039 1/h
tolerancia a fallos de hardware según IEC 615080
Conexiones/ Bornes
componente del producto borne desmontable para circuito auxiliar y de controlSí
tipo de conexión eléctricabornes de resorte (de inserción rápida)
● para circuito auxiliar y circuito de mandoConexión PUSH-IN (bornes de resorte)
tipo de secciones de conductor conectables
● monofilar0,5 ... 4 mm²
● alma flexible con preparación de los extremos de cable0,5 ... 2,5 mm²
● alma flexible sin preparación de extremos de cable0,5 ... 4 mm²
● con cables AWG monofilar20 ... 12
● con cables AWG multifilar20 ... 12
sección de conductor conectable
● monofilar0,5 ... 4 mm²
● alma flexible con preparación de los extremos de cable0,5 ... 2,5 mm²
● alma flexible sin preparación de extremos de cable0,5 ... 4 mm²
calibre AWG como sección de conductor conectable codificada
● monofilar20 ... 12
● multifilar20 ... 12
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche a perfil de 35 mm
altura100 mm
anchura22,5 mm
profundidad90 mm
distancia que debe respetarse
● para montaje en serie
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
● a piezas puestas a tierra
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia un lado0 mm
— hacia abajo0 mm
● a piezas bajo tensión
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +85 °C
● durante el transporte-40 ... +85 °C
humedad relativa del aire durante el funcionamiento70 %
categoría de protección contra explosiones de polvoEx II (2) D [b1] [Ex h] [pyb] [tb] [mb] [kb] [sb] III C Db
categoría de protección contra explosiones de gasEx II (2) G [b1] [Ex h] [db] [eb] [pyb] [mb] [ob] [q] [kb] [sb] II C Gb
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

For use in hazardous locationsFunctional Safety/Safety of MachineryDeclaration of ConformityTest CertificatesMarine / Shipping

ATEX-EC-Type-Examination-Certificate

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

DNV-GL

otherRailway

Confirmation

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Derating
Última modificación:27/1/2022
Fecha
14/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RS2800-2BA40
Descripción de productoRelé de vigilancia de temperatura con display e IO-Link para termorresistencias y termopares, 24 V DC, ancho 22,5 mm, 2 conmutados, conexión por resorte (inserción directa)
Familia de productoRelés de vigilancia de temperatura SIRIUS 3RS2
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local334 / 41H
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega10 Día/Días
Peso neto (kg)0,00018 Kg
Dimensión de empaquetado108,00 x 128,00 x 38,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621058849
UPC195125059405
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos4947
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-18-10
eClass7.127-37-18-10
eClass827-37-18-10
eClass927-37-18-10
eClass9.127-37-18-10
ETIM5EC001446
ETIM6EC001446
ETIM7EC001446
ETIM8EC001446
IDEA45282
UNSPSC1539-12-22-29
