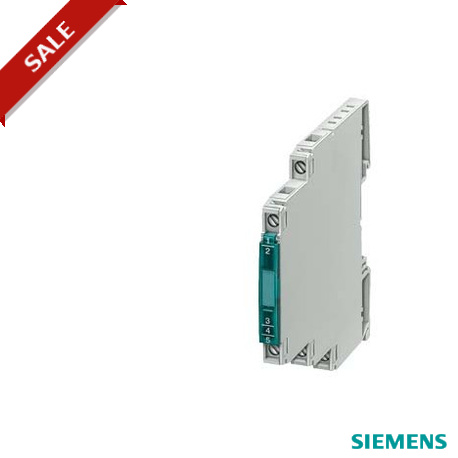

3RS1700-2AD08-0AC0 SIEMENS PCB 0 a 10 V CAGE CLAMP DIPINTO: INTERFACCIA convertitore AC / DC 24 V, 2 VIE SEP..
3RS1700-2AD08-0AC0
SIEMENS
PCB 0 a 10 V CAGE CLAMP DIPINTO: INTERFACCIA convertitore AC / DC 24 V, 2 VIE SEPARAZIONE SU: da 0 a 10 V OFF
CONTROLLO E CONTATTORI > Relè funzionali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲| Dati tecnici generali: | |||||||||||||||
| Marca del prodotto | SIRIUS | ||||||||||||||
| Denominazione del prodotto | trasformatore a interfaccia singola | ||||||||||||||
| Esecuzione del tipo di base | attivo | ||||||||||||||
| Numero dei canali | 1 | ||||||||||||||
| Temperatura ambiente | |||||||||||||||
| ● durante l'esercizio | °C | -25 ... +60 | |||||||||||||
| ● durante il trasporto | °C | -40 ... +85 | |||||||||||||
| ● durante l'immagazzinaggio | °C | -40 ... +85 | |||||||||||||
| Tensione di isolamento per categoria di sovratensione III secondo norma IEC 60664 con grado di inquinamento 2 valore nominale | V | 50 | |||||||||||||
| Potenza attiva assorbita | W | 0,3 | |||||||||||||
| Grado di protezione IP | IP20 | ||||||||||||||
| Resistenza a vibrazioni secondo IEC 60068-2-6 | 10 … 55 Hz: 0,35 mm | ||||||||||||||
| Resistenza agli urti secondo IEC 60068-2-27 | 15g / 11 ms | ||||||||||||||
| Codice identificativo di apparecchiatura secondo EN 61346-2 | K | ||||||||||||||
| Codice identificativo di apparecchiatura secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750 | K | ||||||||||||||
| Connessioni/ Morsetti: | |||||||||||||||
| Numero delle connessioni elettriche | morsetti di linea a molla | ||||||||||||||
| Tipi di sezioni di conduttore collegabili | |||||||||||||||
| ● monofilare | 1x (0,5 ... 2,5 mm²) | ||||||||||||||
| ● filo flessibile con lavorazione dell'estremità del conduttore | 2x (0,5 ... 2,5 mm²) | ||||||||||||||
| ● con conduttori AWG | |||||||||||||||
| — multifilare | 1x (20 ... 14) | ||||||||||||||
| Separazione di potenziale: | |||||||||||||||
| Esecuzione della separazione di potenziale | 2 vie | ||||||||||||||
| Separazione di potenziale | |||||||||||||||
| ● tra ingresso e uscita | Sì | ||||||||||||||
| ● tra alimentazione di tensione e altri circuiti | No | ||||||||||||||
| Tensione di alimentazione: | |||||||||||||||
| Tipo di tensione | AC/DC | ||||||||||||||
| Frequenza della tensione di alimentazione valore nominale | Hz | 50 ... 60 | |||||||||||||
| Tensione di alimentazione | |||||||||||||||
| ● con AC | |||||||||||||||
| — a 50 Hz valore nominale | V | 24 ... 24 | |||||||||||||
| — a 60 Hz valore nominale | V | 24 ... 24 | |||||||||||||
| ● con DC valore nominale | V | 24 ... 24 | |||||||||||||
| Fattore campo di lavoro valore nominale tensione di alimentazione | |||||||||||||||
| ● con AC | |||||||||||||||
| — a 50 Hz | 0,8 ... 1,2 | ||||||||||||||
| — a 60 Hz | 0,8 ... 1,2 | ||||||||||||||
| ● con DC | 0,7 ... 1,25 | ||||||||||||||
| Ingressi: | |||||||||||||||
| Frequenza limite | Hz | 30 | |||||||||||||
| Tensione di ingresso max. | V | 30 | |||||||||||||
| Tensione di ingresso tip. | V | 24 | |||||||||||||
| Uscite: | |||||||||||||||
| Carico sull'uscita di tensione max. | kΩ | 1 | |||||||||||||
| Caratteristica dell'uscita resistente a cortocircuito | Sì | ||||||||||||||
| Resistenza a sovratensione sull'uscita di corrente max. | V | 30 | |||||||||||||
| Tipo di segnale | |||||||||||||||
| ● sull'uscita | 0 ... 10 V | ||||||||||||||
| ● sull'ingresso | 0 ... 10 V | ||||||||||||||
| Precisione: | |||||||||||||||
| Precisione di misura relativa | % | 0,1 | |||||||||||||
| Scostamento linearità relativo | % | 0,02 | |||||||||||||
| Deriva di temperatura per ogni grado °C | %/°C | 0,015 | |||||||||||||
| Tempo di salita | ms | 10 | |||||||||||||
| Tempo di assestamento per differenza di 1 % | ms | 30 | |||||||||||||
| Ondulazione della tensione max. | mV | 5 | |||||||||||||
| Montaggio/ Fissaggio/ Dimensioni: | |||||||||||||||
| Tipo di fissaggio | fissaggio a scatto su guida profilata 35 mm a norma DIN EN 50022 50022 | ||||||||||||||
| Posizione di incasso | a piacere | ||||||||||||||
| Altezza | mm | 80 | |||||||||||||
| Larghezza | mm | 6,2 | |||||||||||||
| Profondità | mm | 84 | |||||||||||||
| Certificati/ Approvazioni: | |||||||||||||||
| |||||||||||||||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 3RS1700-2AD08-0AC0 SIEMENS PCB 0 a 10 V CAGE CLAMP DIPINTO: INTERFACCIA convertitore AC / DC 24 V, 2 VIE | 68 Kbytes |
|
