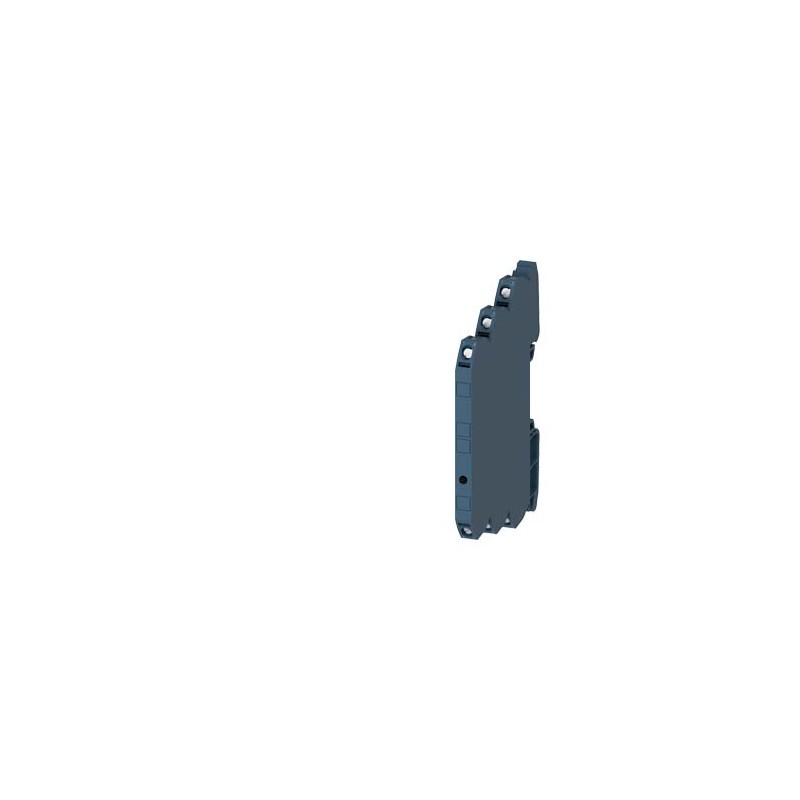

3RQ3070-1SG30 SIEMENS interfaccia di ingresso optoisolatore 1 contatto NO, transistor ingresso AC/DC 110-230.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RQ3070-1SG30 SIEMENS interfaccia di ingresso optoisolatore 1 contatto NO, transistor ingresso AC/DC 110-230..

3RQ3070-1SG30

SIEMENS

5

interfaccia di ingresso optoisolatore 1 contatto NO, transistor ingresso AC/DC 110-230 V uscita DC max. 30 V, 0,5 A a prova di cortocircuito larghezza costruttiva 6,2 mm morsetto a vite corrente termica 0,5 A

Maggiori dettagli


relè > relè di commutazione

CONTROLLO E CONTATTORI > Relè funzionali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

interfaccia di ingresso optoisolatore 1 contatto NO, transistor ingresso AC/DC 110-230 V uscita DC max. 30 V, 0,5 A a prova di cortocircuito larghezza costruttiva 6,2 mm morsetto a vite corrente termica 0,5 A
marca del prodottoSIRIUS
categoria del prodottoMorsetti d'interfaccia a relè SIRIUS 3RQ3 forma costruttiva stretta
denominazione del prodottoMorsetti d'interfaccia con uscita a semiconduttore (non estraibili)
esecuzione del prodottoInterfaccia d'ingresso
designazione del tipo di prodotto3RQ3
Dati tecnici generali
esecuzione della visualizzazione LEDSi
parte integrante del prodotto
● uscita a relèNo
● uscita staticaSi
potenza attiva assorbita0,5 W
tensione di tenuta a impulso valore nominale4 kV
grado di protezione IPIP20
classe di combustibilità del materiale della custodiaUL94 V-0
resistenza agli urti
● secondo IEC 60068-2-27semionda sinusoidale 15g/11 ms
resistenza a vibrazioni
● secondo IEC 60068-2-66 ... 150 Hz: 2 g
frequenza di commutazione0,2 Hz
corrente termica0,5 A
codice di riferimento secondo IEC 81346-2:2009K
Direttiva RoHS (data)03/25/2015
Circuito di comando/ Comando
tensione di alimentazione di comando con AC
● a 50 Hz valore nominale110 ... 230 V
● a 60 Hz valore nominale110 ... 230 V
frequenza della tensione di alimentazione comando
● 1 valore nominale50 Hz
● 2 valore nominale60 Hz
tensione di alimentazione di comando con DC
● valore nominale110 ... 230 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC
● valore iniziale0,7
● valore finale1,1
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 50 Hz
● valore iniziale0,7
● valore finale1,1
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 60 Hz
● valore iniziale0,7
● valore finale1,1
min. tensione di commutazione all'inserzione74 V
max. tensione di commutazione alla disinserzione20 V
ritardo all'inserzione
● con AC max.5 ms
● con DC max.3 ms
ritardo alla disinserzione7 ms
parte integrante del prodotto zoccolo da innestoNo
Circuito elettrico ausiliario
tipo di contatto di commutazioneContatto NO
numero dei contatti nO per contatti ausiliari1
Circuito elettrico principale
tipo di tensioneAC/DC
Ingressi/ Uscite
caratteristica dell'uscita resistente a cortocircuitoNo
tensione di commutazione dell'uscita statica con DC10 ... 30 V
caricabilità in corrente dell'uscita statica con DC10 mA ... 0,5 A
Compatibilità elettromagnetica
emissione di disturbi eMC secondo IEC 60947-1ambiente A (ambiente industriale)
immunità ai disturbi EMC secondo IEC 60947-1conforme al grado di severità 3
disturbi condotti
● di tipo burst secondo IEC 61000-4-42 kV
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV
disturbi indotti dal campo secondo IEC 61000-4-310 V/m
scarica elettrostatica secondo IEC 61000-4-26 kV scarica contatti / 8kV scarica atmosferica
Indicatore
esecuzione della visualizzazione come visualizzazione di stato tramite LEDLED verde
Connessioni /Morsetti
funzione del prodotto morsetto rimovibileNo
esecuzione del collegamento elettrico per circuito ausiliario e di comandomorsetti a vite
lunghezza cavo
● con AC max.500 m
● con DC max.1 000 m
tipo di sezioni di conduttore collegabili
● filo rigido1x (0,25 ... 2,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,25 ... 1,5 mm²)
● con conduttori AWG filo rigido1 x (20 ... 14)
sezione di conduttore collegabile
● filo rigido0,25 ... 2,5 mm²
● filo flessibile con lavorazione dell'estremità del conduttore0,25 ... 1,5 mm²
numero AWG come sezione di conduttore collegabile codificata
● filo rigido20 ... 14
coppia di serraggio con morsetti a vite0,5 ... 0,6 N·m
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a scatto
altezza93 mm
larghezza6,2 mm
profondità72,5 mm
distanza da rispettare
● per il montaggio in fila
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
● da componenti messi a terra
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— di lato0 mm
— verso il basso0 mm
● da componenti in tensione
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +85 °C
● durante il trasporto-40 ... +85 °C
umidità relativa durante l'esercizio10 ... 95 %
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shippingother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

DNV-GL

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Derating
Ultima modifica:06/05/2021
Data
14/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RQ3070-1SG30
Descrizioneinterfaccia di ingresso optoisolatore 1 contatto NO, transistor ingresso AC/DC 110-230 V uscita DC max. 30 V, 0,5 A a prova di cortocircuito larghezza costruttiva 6,2 mm morsetto a vite corrente termica 0,5 A
Famiglia ProdottoMorsetti d'interfaccia a relè SIRIUS 3RQ3, esecuzione stretta
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AA / 41H
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione200 Giorno / Giorni
Peso netto0,032 Kg
Dimensioni dell'imballo70,00 x 95,00 x 7,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Quantità minima di ordinazione5
Informazioni aggiuntive sul prodotto
EAN4047621000602
UPC804766216398
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti4950
Group CodeR711
Paese d'origineTunisia
Conforme alla direttiva RoHS.Conforme a RoHS da: 25.03.15
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-16-01
eClass7.127-37-16-01
eClass827-37-16-01
eClass927-37-16-01
eClass9.127-37-16-01
ETIM5EC001437
ETIM6EC001437
ETIM7EC001437
ETIM8EC001437
IDEA45367
UNSPSC1539-12-23-31

Dati ETIM

ETIM: EC001437 - relè di commutazione

Valore Unità
azionamento, polarità (EF003355) -
comportamento di commutazione dell’azionamento (EF003356) -
esecuzione del collegamento elettrico (EF003961) raccordo a vite
con morsetti amovibili (EF003340) false
corrente nominale (EF000001) -A
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['110.0', '230.0']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['110.0', '230.0']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['110', '230']V
tipo di tensione per l’azionamento (EF008242) AC/DC
numero di contatti di riposo (EF008255) -
numero di contatti di chiusura (EF008256) 1
numero di contatti invertitori (EF008257) -
con contatti forzati (EF003357) false
tipo di contatto di commutazione (EF003358) altri
apparecchio completo con base (EF003359) false
con indicatore a LED (EF005950) true
grado di protezione (IP) (EF005474) IP20
Larghezza (EF000008) 6.2mm
Altezza (EF000040) 93.0mm
profondità (EF000049) 72.5mm
