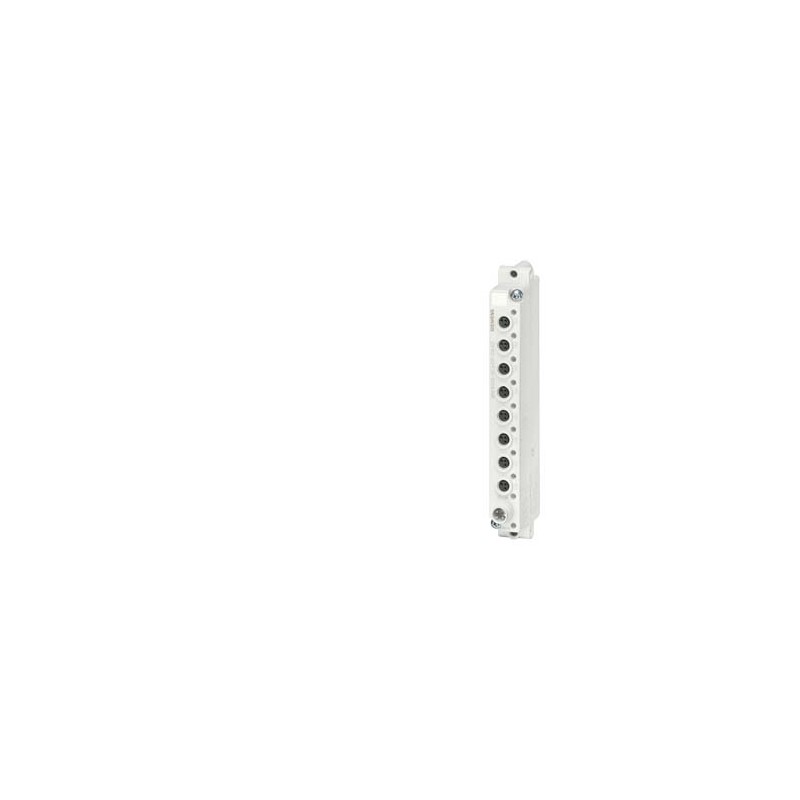

3RK5010-0CA00-0AA0 SIEMENS modulo IO-Link K20, digitale 8DI, IP67, 8x 1 ingresso alimentazione dei sensori m.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK5010-0CA00-0AA0 SIEMENS modulo IO-Link K20, digitale 8DI, IP67, 8x 1 ingresso alimentazione dei sensori m..

3RK5010-0CA00-0AA0

SIEMENS

!!! prodotto di fine serie !!! Il successore preferito è 6ES7141-5BF00-0BL0 modulo IO-Link K20, digitale 8DI, IP67, 8x 1 ingresso alimentazione dei sensori max. 400 mA 8x prese M8 occupazione standard

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale

CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

!!! prodotto di fine serie !!! Il successore preferito è 6ES7141-5BF00-0BL0 modulo IO-Link K20, digitale 8DI, IP67, 8x 1 ingresso alimentazione dei sensori max. 400 mA 8x prese M8 occupazione standard
Dati tecnici generali
denominazione del prodottomodulo K20 IO-Link
esecuzione del prodotto8 ingressi digitali
esecuzione della visualizzazione
● come visualizzazione di stato degli ingressi/delle usciteLED verde per canale
● come visualizzazione di stato comunicazione IO-LinkLED duale verde/rosso
● come visualizzazione di stato Device IO-LinkLED duale verde/rosso
segnalazione diagnostica analizzabile tramite IO-Linksovraccarico/cortocircuito alimentazione sensori, errore interno
grado di protezione IPIP67
funzione del prodotto interfaccia corrente di comando con iO-LinkSi
tipo di tensione di alimentazione tramite IO-Link MasterSi
altitudine di installazione per altitudine s.l.m. max.m4 000
temperatura ambiente
● durante l'immagazzinaggio°C-40 ... +85
● durante l'esercizio°C-25 ... +70
immunità ai disturbi EMC secondo IEC 60947-1ambiente A (ambiente industriale)
emissione di disturbi eMC secondo IEC 60947-1CISPR11, ambiente A (ambiente industriale)
codice di riferimento secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750A
codice di riferimento secondo EN 61346-2K
Ingressi/ Uscite
numero di ingressi digitali8
numero delle uscite digitali0
tipo di parametrizzazione
● del ritardo sull'ingressoregolabile per ogni modulo (1 ms, 3 ms, 15 ms, 20 ms)
● dell'inversione del segnale di ingressoregolabile per ogni ingresso
caricabilità in corrente dell'alimentazione sensori
● max.mA400
● delle prese da 1 a 4 max.mA200
● delle prese da 5 a 8 max.mA200
corrente di ingresso sull'ingresso digitale
● valore iniziale per riconoscimento di segnale <1>mA11
● valore finale per riconoscimento di segnale<0>mA1,5
tensione di ingresso sull'ingresso digitale 1 valore iniziale per riconoscimento di segnale <1>V10
Tensione di alimentazione
tipo di tensione della tensione di alimentazioneDC
tensione di alimentazione
● 1 con DC valore nominaleV24
● con DC valore nominale
— min. ammissibileV18
— max. ammissibileV30
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggiomontaggio a parete frontale o laterale
larghezzamm20
altezzamm164
profonditàmm45
Connessioni /Morsetti
numero delle prese I/O8
esecuzione dell'assegnazione dei pin del connettore degli ingressiassegnazione standard
assegnazione contatti
● della presa 1 su PIN 1alimentazione sensore +
● della presa 1 su PIN 3alimentazione sensore -
● della presa 1 su PIN 4IN1
● della presa 2 su PIN 1alimentazione sensore +
● della presa 2 su PIN 3alimentazione sensore -
● della presa 2 su PIN 4IN2
● della presa 3 su PIN 1alimentazione sensore +
● della presa 3 su PIN 3alimentazione sensore -
● della presa 3 su PIN 4IN3
● della presa 4 su PIN 1alimentazione sensore +
● della presa 4 su PIN 3alimentazione sensore -
● della presa 4 su PIN 4IN4
● della presa 5 su PIN 1alimentazione sensore +
● della presa 5 su PIN 3alimentazione sensore -
● della presa 5 su PIN 4IN5
● della presa 6 su PIN 1alimentazione sensore +
● della presa 6 su PIN 3alimentazione sensore -
● della presa 6 su PIN 4IN6
● della presa 7 su PIN 1alimentazione sensore +
● della presa 7 su PIN 3alimentazione sensore -
● della presa 7 su PIN 4IN7
● della presa 8 su PIN 1alimentazione sensore +
● della presa 8 su PIN 3alimentazione sensore -
● della presa 8 su PIN 4IN8
Certificati/ Approvazioni
certificato di idoneitàCE

Download e manuali

General Product ApprovalDeclaration of Conformity

CSA

Confirmation

UL

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

other

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:18/01/2021
Data
15/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RK5010-0CA00-0AA0
Descrizione!!! prodotto di fine serie !!! Il successore preferito è 6ES7141-5BF00-0BL0 modulo IO-Link K20, digitale 8DI, IP67, 8x 1 ingresso alimentazione dei sensori max. 400 mA 8x prese M8 occupazione standard
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 11.05.22
Note
The successor is IO-Link I/O module e.g. 6ES7141-5BF00-0BL0
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : N / AL : N
Tempo minimo di produzione80 Giorno / Giorni
Peso netto0,110 Kg
Dimensioni dell'imballo83,00 x 181,00 x 47,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209774193
UPC754554968827
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3760
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead titanium zirconium oxide

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
Non disponibile

Dati ETIM

ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale

Valore Unità
SIL secondo IEC 61508 (EF009889) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['24', '24']V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) 8
numero di uscite digitali (EF001993) 0
ingressi digitali configurabili (EF008516) FALSE
uscite digitali configurabili (EF008520) false
corrente d’entrata per segnale 1 (EF001428) 11.0mA
tensione ammessa nell’ingresso (EF007554) ['-', '-']V
tipo di tensione d’ingresso (EF003033) DC
tipo di uscita digitale (EF003601) -
corrente d’uscita (EF003202) -A
tensione ammessa nell’uscita (EF007553) ['-', '-']V
tipo di tensione d’uscita (EF008222) DC
protezione da corto circuito, uscite presenti (EF003203) false
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) false
grado di protezione (IP) (EF005474) IP67
esecuzione del collegamento elettrico (EF003961) raccordo a vite
tempo di ritardo al cambio di segnale (EF002382) ['-', '-']ms
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) false
montaggio su guida portante possibile (EF003972) FALSE
montaggio a parete/diretto possibile (EF007020) FALSE
montaggio frontale possibile (EF007016) FALSE
montaggio su rack possibile (EF007018) false
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) -
risorsa corrispondente (Ex ib) (EF004142) -
categoria di protezione antideflagrante per gas (EF003997) -
categoria di protezione antideflagrante per polvere (EF003998) -
Larghezza (EF000008) 20.0mm
Altezza (EF000040) 164.0mm
profondità (EF000049) 45.0mm



Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK5010-0CA00-0AA0 3RK5010-0CA00-0AA0 IT_3RK5010-0CA00-0AA0.pdf 148 Kbytes 3RK5010-0CA00-0AA0 3RK5010-0CA00-0AA0 IT_3RK5010-0CA00-0AA0.pdf
