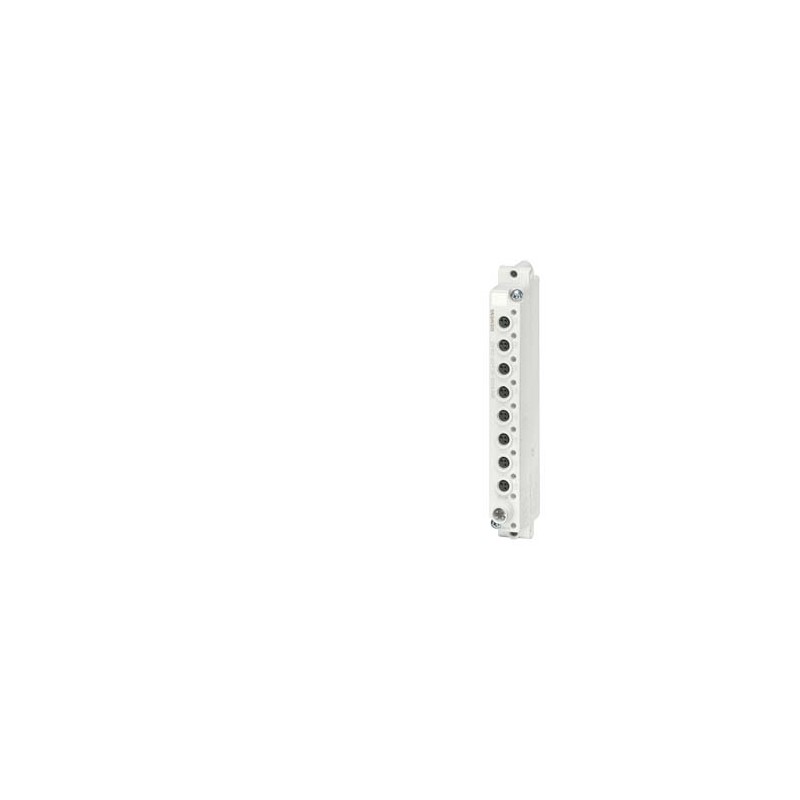

3RK5010-0CA00-0AA0 SIEMENS IO-Link Modul K20, digital 8DI, IP67, 8x 1 Eingang Sensor-Versorgung max. 400 mA .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RK5010-0CA00-0AA0 SIEMENS IO-Link Modul K20, digital 8DI, IP67, 8x 1 Eingang Sensor-Versorgung max. 400 mA ..

3RK5010-0CA00-0AA0

SIEMENS

!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 6ES7141-5BF00-0BL0 IO-Link Modul K20, digital 8DI, IP67, 8x 1 Eingang Sensor-Versorgung max. 400 mA 8x M8-Buchse Standard-Belegung

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

KONTROLLE UND SCHÜTZE > AS-Interface Schaltanlagen, SIMOCODE

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 6ES7141-5BF00-0BL0 IO-Link Modul K20, digital 8DI, IP67, 8x 1 Eingang Sensor-Versorgung max. 400 mA 8x M8-Buchse Standard-Belegung
Allgemeine technische Daten
Produkt-BezeichnungIO-Link Modul K20
Ausführung des Produkts8 digitale Eingänge
Ausführung der Anzeige
● als Statusanzeige der Ein-/AusgängeLED grün pro Kanal
● als Statusanzeige IO-Link KommunikationDual-LED grün/rot
● als Statusanzeige IO-Link DeviceDual-LED grün/rot
auswertbare Diagnosemeldung via IO-LinkÜberlast/Kurzschluss Sensorversorgung, interner Fehler
Schutzart IPIP67
Produktfunktion Steuerstromschnittstelle mit IO-LinkJa
Art der Spannungsversorgung via IO-Link MasterJa
Aufstellungshöhe bei Höhe über NN maximalm4 000
Umgebungstemperatur
● während Lagerung°C-40 ... +85
● während Betrieb°C-25 ... +70
EMV-Störfestigkeit gemäß IEC 60947-1Umgebung A (Industriebereich)
EMV-Störaussendung gemäß IEC 60947-1CISPR11, Umgebung A (Industriebereich)
Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204-2 gemäß IEC 750A
Referenzkennzeichen gemäß DIN EN 61346-2K
Eingänge/ Ausgänge
Anzahl der Digitaleingänge8
Anzahl der Digitalausgänge0
Art der Parametrierung
● der Eingangsverzögerungszeitpro Modul (1 ms, 3 ms, 15 ms, 20 ms) einstellbar
● der Invertierung des Eingangssignalspro Eingang einstellbar
Strombelastbarkeit der Sensorversorgung
● maximalmA400
● der Buchsen 1 bis 4 maximalmA200
● der Buchsen 5 bis 8 maximalmA200
Eingangsstrom am Digitaleingang
● Anfangswert für Signal<1>-ErkennungmA11
● Endwert für Signal<0>-ErkennungmA1,5
Eingangsspannung am Digitaleingang 1 Anfangswert für Signal<1>-ErkennungV10
Versorgungsspannung
Spannungsart der VersorgungsspannungDC
Versorgungsspannung
● 1 bei DC BemessungswertV24
● bei DC Bemessungswert
— minimal zulässigV18
— maximal zulässigV30
Einbau/ Befestigung/ Abmessungen
BefestigungsartWandbefestigung frontal oder seitlich
Breitemm20
Höhemm164
Tiefemm45
Anschlüsse/ Klemmen
Anzahl der E/A-Buchsen8
Ausführung der Steckerbelegung der EingängeStandardbelegung
Kontaktbelegung
● der Buchse 1 am PIN 1Sensorversorgung +
● der Buchse 1 am PIN 3Sensorversorgung -
● der Buchse 1 am PIN 4IN1
● der Buchse 2 am PIN 1Sensorversorgung +
● der Buchse 2 am PIN 3Sensorversorgung -
● der Buchse 2 am PIN 4IN2
● der Buchse 3 am PIN 1Sensorversorgung +
● der Buchse 3 am PIN 3Sensorversorgung -
● der Buchse 3 am PIN 4IN3
● der Buchse 4 am PIN 1Sensorversorgung +
● der Buchse 4 am PIN 3Sensorversorgung -
● der Buchse 4 am PIN 4IN4
● der Buchse 5 am PIN 1Sensorversorgung +
● der Buchse 5 am PIN 3Sensorversorgung -
● der Buchse 5 am PIN 4IN5
● der Buchse 6 am PIN 1Sensorversorgung +
● der Buchse 6 am PIN 3Sensorversorgung -
● der Buchse 6 am PIN 4IN6
● der Buchse 7 am PIN 1Sensorversorgung +
● der Buchse 7 am PIN 3Sensorversorgung -
● der Buchse 7 am PIN 4IN7
● der Buchse 8 am PIN 1Sensorversorgung +
● der Buchse 8 am PIN 3Sensorversorgung -
● der Buchse 8 am PIN 4IN8
Approbationen/ Zertifikate
EignungsnachweisCE

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärung

CSA

Bestätigungen

UL

EAC

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

Sonstige

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:18.01.2021
Datum:
15.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RK5010-0CA00-0AA0
Artikelbeschreibung!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 6ES7141-5BF00-0BL0 IO-Link Modul K20, digital 8DI, IP67, 8x 1 Eingang Sensor-Versorgung max. 400 mA 8x M8-Buchse Standard-Belegung
ProduktfamilieNicht verfügbar
ProduktstatusPM400:Ankündigung Produktauslauf
Produktstatus DatumProduktauslauf seit: 11.05.2022
Hinweis
Nachfolgerhinweis: Nachfolger gibt es als IO-Link Peripheriemodule z.B. 6ES7141-5BF00-0BL0
Preisinformationen
Preisgruppe42C
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenECCN : N / AL : N
Regellieferzeit ab Werk (Arbeitstage)80 Tag(e)
Nettogewicht pro ME0,110 kg
Verpackungsmaße83,00 x 181,00 x 47,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209774193
UPC754554968827
Statistische Warennummer85371098
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe3760
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleititanzirkonoxid

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
Nicht verfügbar

ETIM-Daten

ETIM: EC001599 - Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

Wert Einheit
SIL nach IEC 61508 (EF009889) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Versorgungsspannung bei DC (EF007534) ['24', '24']V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der digitalen Eingänge (EF001992) 8
Anzahl der digitalen Ausgänge (EF001993) 0
Digitale Eingänge konfigurierbar (EF008516) FALSE
Digitale Ausgänge konfigurierbar (EF008520) false
Eingangsstrom bei Signal 1 (EF001428) 11.0mA
Zulässige Spannung am Eingang (EF007554) ['-', '-']V
Art der Eingangsspannung (EF003033) DC
Art des Digitalausgangs (EF003601) -
Ausgangsstrom (EF003202) -A
Zulässige Spannung am Ausgang (EF007553) ['-', '-']V
Art der Ausgangsspannung (EF008222) DC
Kurzschlussschutz, Ausgänge vorhanden (EF003203) false
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) false
Schutzart (IP) (EF005474) IP67
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Verzögerungszeit bei Signalwechsel (EF002382) ['-', '-']ms
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) false
Tragschienenmontage möglich (EF003972) FALSE
Wand-/Direktmontage möglich (EF007020) FALSE
Fronteinbau möglich (EF007016) FALSE
Rack-Montage möglich (EF007018) false
Geeignet für Sicherheitsfunktionen (EF001597) false
Kategorie nach EN 954-1 (EF006782) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) -
Zugehöriges Betriebsmittel (Ex ib) (EF004142) -
Explosionsschutz-Kategorie für Gas (EF003997) -
Explosionsschutz-Kategorie für Staub (EF003998) -
Breite (EF000008) 20.0mm
Höhe (EF000040) 164.0mm
Tiefe (EF000049) 45.0mm
