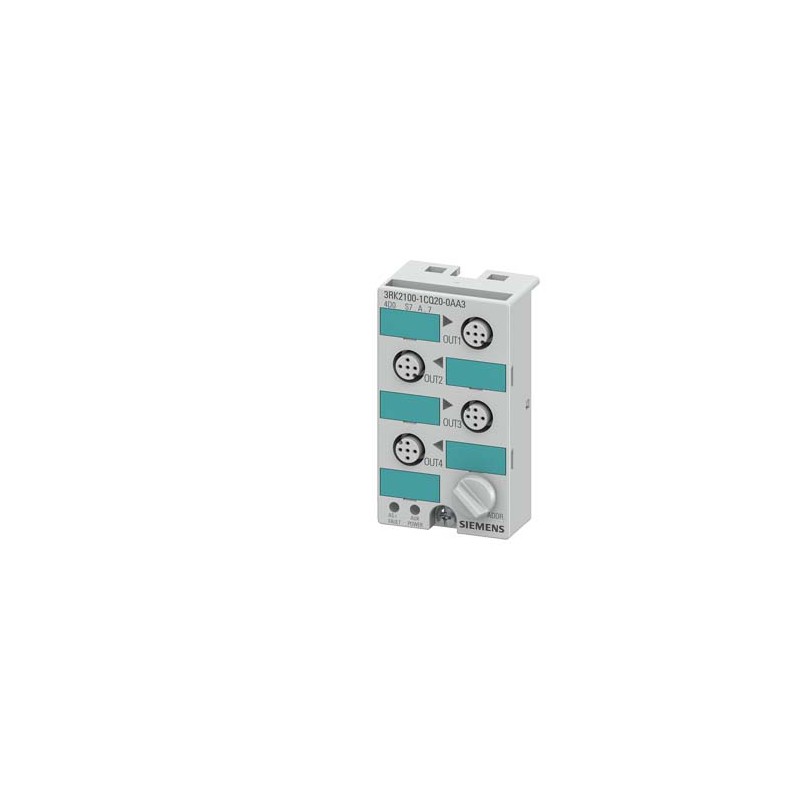

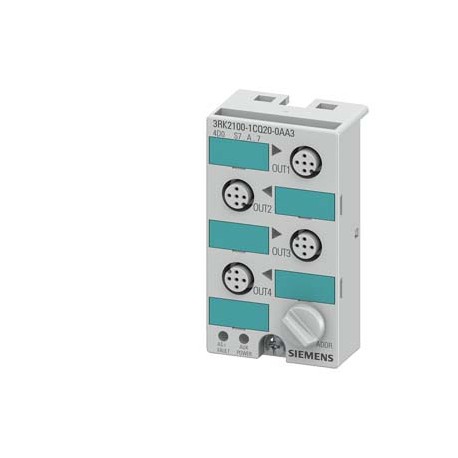

3RK2100-1CQ20-0AA3 SIEMENS modulo compatto AS-i K45 digitale slave A/B, 4DQ, IP67 4 x uscite, 1 A DC 24 V ma.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK2100-1CQ20-0AA3 SIEMENS modulo compatto AS-i K45 digitale slave A/B, 4DQ, IP67 4 x uscite, 1 A DC 24 V ma..

3RK2100-1CQ20-0AA3

SIEMENS

modulo compatto AS-i K45 digitale slave A/B, 4DQ, IP67 4 x uscite, 1 A DC 24 V max. 3 A per tutte le uscite 4 x prese M12 piastra di montaggio 3RK1901-2EA00 o 3RK1901-2DA00 da ordinare separatamente

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale

CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $224.93
Prezzo unitario: $224.93

Quantità Prezzo
1+$224.93
2+$196.36
3+$192.32
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

modulo compatto AS-i K45 digitale slave A/B, 4DQ, IP67 4 x uscite, 1 A DC 24 V max. 3 A per tutte le uscite 4 x prese M12 piastra di montaggio 3RK1901-2EA00 o 3RK1901-2DA00 da ordinare separatamente
Dati tecnici generali
esecuzione del prodottomoduli I/O digitali per utilizzo in campo IP 67 - K45
Tipo4 uscite
esecuzione del tipo di slaveslave A/B (spec. 3.0)
Configurazione I/O7
Codice ID/ID2A/7
Quantità presa I/O4
esecuzione del collegamento elettrico degli ingressi e delle uscitemorsetti a vite M12
AS-Interface potenza assorbita totale max.45 mA
tensione di funzionamento secondo specifica AS-Interface18 ... 31,6 V
Terminale di messa a terratramite PIN5 delle prese M12. uscita tramite connettore elettrico piatto (2,8 x 0,8 mm forma A)
Indirizzamentopresa di indirizzamento frontale
AS-Interface collegamento protezione da inversione di polaritàintegrato
Nota di consegnaLa consegna dei moduli avviene senza piastra di montaggio.
Nota 1Per l'alimentazione dei circuiti di uscita è necessaria un'alimentazione aggiuntiva (AUX POWER) da 20 a 30 V DC. L'alimentazione aggiuntiva deve essere conforme alla norma VDE 0106 (PELV), classe di protezione III.
Nota 2Per questo modulo è necessario un master conforme alla specifica AS-I 3.0.
Alimentazione sensore
tensione di ingresso16,5 ... 30 V
caricabilità in corrente dell'alimentazione sensori per tutti gli ingressi
● con temperatura ambiente di 40 °C200 mA
Ingressi
numero di ingressi digitali0
Circuitazione ingressotransistor PNP
Ingressi assegnazione presa
● PIN 5terminale di messa a terra
Uscite
numero delle uscite digitali4
tipo di tensione delle tensioni di uscitaDC
Uscite tensione di alimentazione, esterna DC 24 Vmediante cavo piatto AS-Interface nero
caricabilità in corrente dell'uscita statica con DC-13 con 24 V1 A
Uscite corrente somma
● max.3 A
esecuzione dell'uscita di commutazionetransistor (PNP)
esecuzione dell'assegnazione dei pin del connettore delle usciteassegnazione standard
Uscite assegnazione presa3 = "-", 4 = uscita, 5 = terminale di messa a terra
caratteristica dell'uscita resistente a cortocircuitoSi
Uscite
● protezione da cortocircuitointegrato
● protezione da induzioneintegrato
● watchdogintegrato
Indicatore
Visualizzazione di stato
● indicatore I/OLED giallo
● indicatore VausilLED verde
● indicatore AS-Interface/diagnosticaLED duale verde/rosso
Assegnazione dei bit di dati
Assegnazione dei bit di dati
● presa 1PIN 4 = OUT1 (D0)
● presa 2PIN 4 = OUT2 (D1)
● presa 3PIN 4 = OUT3 (D2)
● presa 4PIN 4 = OUT4 (D3)
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +85 °C
● durante l'immagazzinaggio-40 ... +85 °C
grado di protezione IPIP67
Dati meccanici
larghezza45 mm
altezza80 mm
profondità30 mm
tipo di fissaggiomontaggio su guida profilata/a parete mediante piastra di montaggio per modulo compatto K45
resistenza agli urti15g / 11 ms
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Marine / Shippingother

ABS (American Bureau of Shipping)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

ASI-Certification

Confirmation

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:11/03/2021
Data
05/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RK2100-1CQ20-0AA3
Descrizionemodulo compatto AS-i K45 digitale slave A/B, 4DQ, IP67 4 x uscite, 1 A DC 24 V max. 3 A per tutte le uscite 4 x prese M12 piastra di montaggio 3RK1901-2EA00 o 3RK1901-2DA00 da ordinare separatamente
Famiglia ProdottoModuli I/O digitali IP67 - K45
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione120 Giorno / Giorni
Peso netto0,100 Kg
Dimensioni dell'imballo50,00 x 105,00 x 45,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209543768
UPC887621548544
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3720
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1532-15-17-05

Dati ETIM

ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale

Valore Unità
SIL secondo IEC 61508 (EF009889) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['-', '-']V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) 0
numero di uscite digitali (EF001993) 4
ingressi digitali configurabili (EF008516) FALSE
uscite digitali configurabili (EF008520) false
tensione ammessa nell’ingresso (EF007554) ['-', '-']V
tipo di tensione d’ingresso (EF003033) #NO_DATA# / DC
tipo di uscita digitale (EF003601) altri
corrente d’uscita (EF003202) 1.0A
tensione ammessa nell’uscita (EF007553) ['-', '-']V
tipo di tensione d’uscita (EF008222) DC / DC
protezione da corto circuito, uscite presenti (EF003203) true
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) true
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP67
esecuzione del collegamento elettrico (EF003961) raccordo a vite
tempo di ritardo al cambio di segnale (EF002382) ['-', '-']ms
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
montaggio su guida portante possibile (EF003972) FALSE
montaggio a parete/diretto possibile (EF007020) FALSE
montaggio frontale possibile (EF007016) false
montaggio su rack possibile (EF007018) false
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) -
risorsa corrispondente (Ex ib) (EF004142) -
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 45.0mm
Altezza (EF000040) 80.0mm
profondità (EF000049) 30.0mm
corrente d’entrata per segnale 1 (EF001428) -mA
