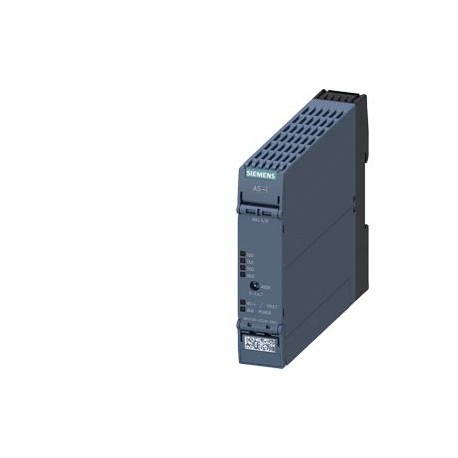

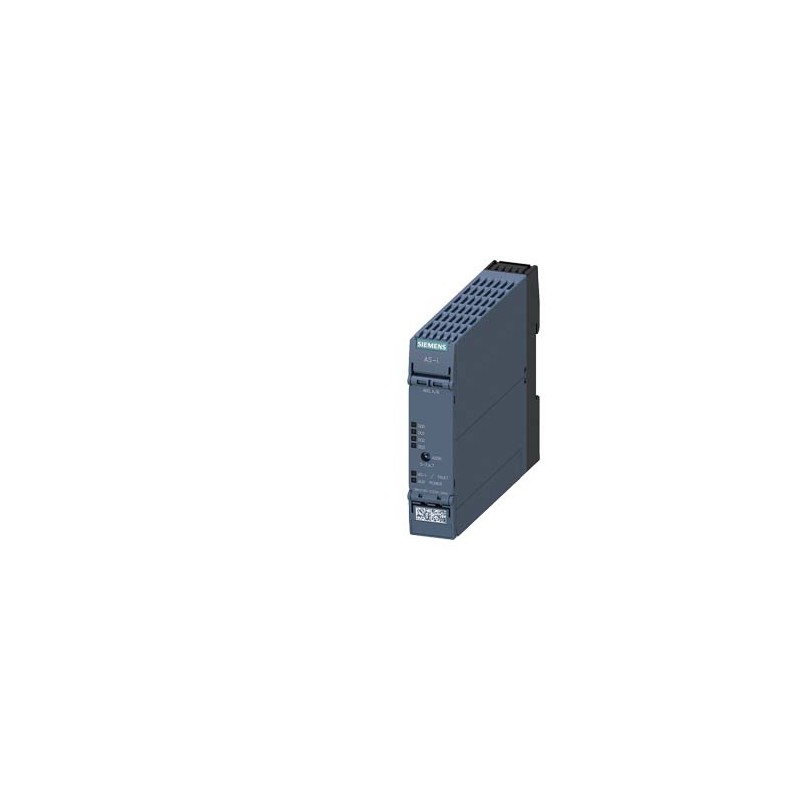

3RK2100-1CE00-2AA2 SIEMENS modulo AS-i SlimLine Compact SC22.5 digitale, slave A/B 4DQ, IP20 4 x uscite, 2 A.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK2100-1CE00-2AA2 SIEMENS modulo AS-i SlimLine Compact SC22.5 digitale, slave A/B 4DQ, IP20 4 x uscite, 2 A..

3RK2100-1CE00-2AA2

SIEMENS

modulo AS-i SlimLine Compact SC22.5 digitale, slave A/B 4DQ, IP20 4 x uscite, 2 A, DC 24 V max. 4 A per tutte le uscite morsetti a vite larghezza costruttiva 22,5 mm

Maggiori dettagli


CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $248.19
Prezzo unitario: $248.19
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

modulo AS-i SlimLine Compact SC22.5 digitale, slave A/B 4DQ, IP20 4 x uscite, 2 A, DC 24 V max. 4 A per tutte le uscite morsetti a vite larghezza costruttiva 22,5 mm
denominazione del prodottoModuli I/O Slimline Compact per l'impiego nel quadro elettrico
esecuzione del prodottoAS-i SC22.5, 4DQ A/B
Dati tecnici generali
grado di protezione IPIP20
esecuzione del tipo di slaveslave A/B (spec. 3.0)
il profilo slave AS-interfaceS-7.A.7
ID1-Code7; Impostazione modificabile
tensione di impiego secondo specifica AS-Interface18 ... 31,6 V
funzione del prodotto idoneità per AS-i Power24VSi
protocollo viene supportato protocollo AS-InterfaceSi
corrente assorbita da cavi profilati dell'AS-Interface
● con 30 V max.45 mA
● con 24 V con AS-i Power24V max.45 mA
tipo di impostazione indirizzo degli slave AS-itramite presa di indirizzamento frontale
esecuzione della visualizzazione
● come visualizzazione di stato degli ingressi/delle usciteLED giallo/rosso
● per AS-InterfaceLED verde/rosso
codice di riferimento
● secondo EN 61346-2K
● secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750A
resistenza agli urti15 g / 11 ms (moduli) o 10 g / 11 ms (moduli con connettore di apparecchiatura)
altre avvertenzePer l'alimentazione dei circuiti di uscita è necessaria una alimentazione addizionale esterna (AUX-POWER) con da 20 a 30 V DC L'alimentazione addizionale deve essere conforme alla IEC 60990 (PELV), classe di protezione III.
Ingressi digitali
numero di ingressi digitali0
numero di ingressi digitali di sicurezza0
uscitas digitales
numero delle uscite digitali4
esecuzione dell'uscita di commutazionetransistor (PNP)
funzione del prodotto per alimentazione di tensione protezione dall'inversione di polaritàSi
caratteristica dell'uscita resistente a cortocircuitoSi
funzione del prodottoProtezione da induzione integrata
corrente totale delle uscite digitali per ogni modulo max.4 A
tipo di tensione di alimentazione sulle uscitetramite AUX POWER
caricabilità in corrente dell'uscita statica con DC-13 con 24 V2 A
Ingressi analogici
numero degli ingressi analogici0
Uscite analogiche
numero delle uscite analogiche0
Connettore di apparecchiatura
caricabilità in corrente dell'interfaccia verso il connettore di apparecchiatura
● per AS-Interface2 A
● per tensione ausiliaria esterna4 A
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggiofissaggio a vite e a scatto
altezza100 mm
larghezza22,5 mm
profondità120 mm
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +70 °C
● durante l'immagazzinaggio-40 ... +85 °C
Connessioni /Morsetti
esecuzione del collegamento elettrico degli ingressi e delle usciteMorsetti a vite
tipo di sezioni di conduttore collegabili
● filo rigido1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● filo flessibile senza lavorazione dell'estremità del conduttorenon consentito
● con conduttori AWG filo rigido1x (20 ... 14), 2x (18 ... 16)
● con conduttori AWG multifilarenon consentito
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

DNV-GL

other

ASI-Certification

Confirmation

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:18/01/2021
Data
03/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RK2100-1CE00-2AA2
Descrizionemodulo AS-i SlimLine Compact SC22.5 digitale, slave A/B 4DQ, IP20 4 x uscite, 2 A, DC 24 V max. 4 A per tutte le uscite morsetti a vite larghezza costruttiva 22,5 mm
Famiglia ProdottoSlimLine Compact
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione10 Giorno / Giorni
Peso netto0,193 Kg
Dimensioni dell'imballo161,00 x 111,00 x 38,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209974487
UPC804766359811
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3720
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
