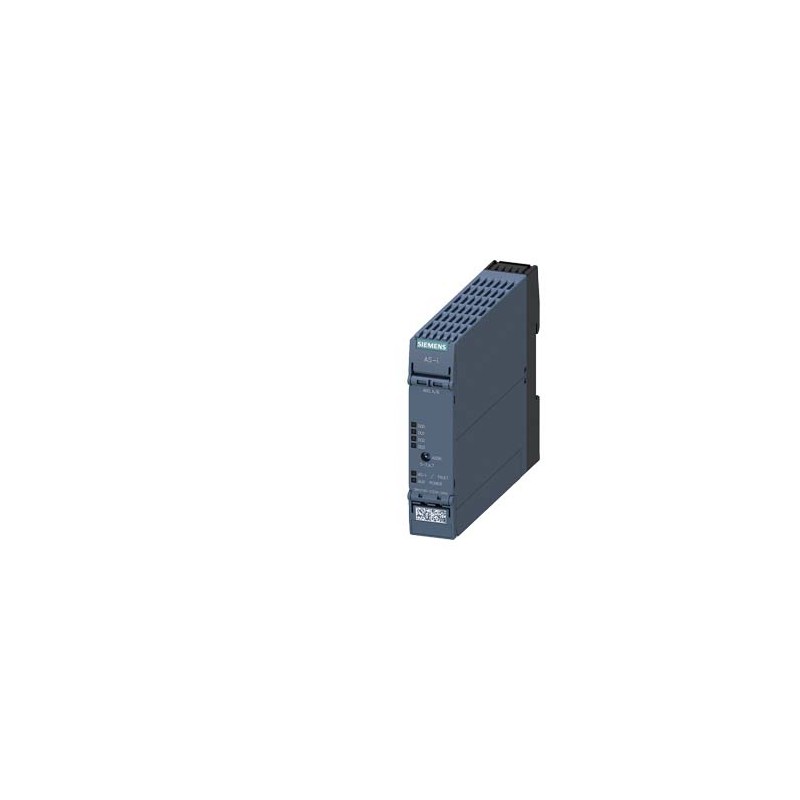

3RK2100-1CE00-2AA2 SIEMENS Module AS-i SlimLine Compact SC22.5 numérique, esclave A/B 4DQ, IP20 4 x sorties,.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK2100-1CE00-2AA2 SIEMENS Module AS-i SlimLine Compact SC22.5 numérique, esclave A/B 4DQ, IP20 4 x sorties,..

3RK2100-1CE00-2AA2

SIEMENS

Module AS-i SlimLine Compact SC22.5 numérique, esclave A/B 4DQ, IP20 4 x sorties, 2A, 24V CC 4 A max. pour toutes les sorties bornes à vis largeur 22,5mm

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $247.00
Prix unitaire: $247.00
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module AS-i SlimLine Compact SC22.5 numérique, esclave A/B 4DQ, IP20 4 x sorties, 2A, 24V CC 4 A max. pour toutes les sorties bornes à vis largeur 22,5mm
désignation du produitModule d'E/S Slimline Compact pour utilisation en armoire
version du produitAS-i SC22.5, 4DQ A/B
Caractéristiques techniques générales
degré de protection IPIP20
version de l'esclaveesclave A/B (spéc. 3.0)
profile esclave AS-InterfaceS-7.A.7
code ID17; Réglage non modifiable
tension d'emploi selon spécification AS-Interface18 ... 31,6 V
fonction produit convenant pour AS-i Power24VOui
protocole pris en charge protocole AS-InterfaceOui
courant absorbé depuis les câbles profilés AS-Interface
● pour 30 V max.45 mA
● pour 24 V avec AS-i Power24V max.45 mA
type de réglage d'adresse des esclaves AS-ivia douille d'adressage frontale
version de l'affichage
● en tant qu'affichage de l'état des entrées/sortiesLED jaune/rouge
● dans AS-InterfaceLED verte/rouge
désignation du matériel
● selon EN 61346-2K
● selon DIN 40719 complétée par IEC 204-2 selon IEC 750A
tenue aux chocs15g / 11 ms (modules) ou 10g / 11 ms (modules avec connecteurs)
autres remarquesPour l'alimentation des circuits de sortie, une alimentation externe supplémentaire (AUX POWER) de 20 à 30 V cc est nécessaire. L'alimentation supplémentaire doit être conforme à CEI 60990 (TBTP), classe de protection III.
Entrées numérique
nombre d'entrées TOR0
nombre d'entrées TOR de sécurité0
Sorties TOR
nombre de sorties TOR4
version de la sortie de commutationtransistor (PNP)
fonction produit pour alimentation protection contre l'inversion de polaritéOui
propriété de la sortie résistant aux courts-circuitsOui
fonction produitProtection contre les courants induits intégrée
courant total des sorties TOR par module max.4 A
type d'alimentation en tension aux sortiesvia AUX POWER
courant permanent admissible de la sortie statique pour DC-13 pour 24 V2 A
Entrées analogiques
nombre d'entrées analogiques0
Sorties analogiques
nombre de sorties analogiques0
Connecteurs
courant permanent admissible de l'interface vers le connecteur
● dans AS-Interface2 A
● pour tension auxiliaire externe4 A
Montage/ fixation/ dimensions
type de fixationfixation par vis et par encliquetage
hauteur100 mm
largeur22,5 mm
profondeur120 mm
Conditions ambiantes
température ambiante
● en service-25 ... +70 °C
● à l'entreposage-40 ... +85 °C
Raccordements/ Bornes
version du raccordement électrique des entrées/sortiesBornes à vis
type de sections de câble raccordables
● âme massive1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● âme souple avec embouts1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● âme souple sans traitement de l'emboutnon admissibles
● pour câbles AWG âme massive1x (20 ... 14), 2x (18 ... 16)
● pour câbles AWG multibrinnon admissibles
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

DNV-GL

other

ASI-Certification

Confirmation

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :18/01/2021
Date
03/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK2100-1CE00-2AA2
Description d'articleModule AS-i SlimLine Compact SC22.5 numérique, esclave A/B 4DQ, IP20 4 x sorties, 2A, 24V CC 4 A max. pour toutes les sorties bornes à vis largeur 22,5mm
Famille de produitSlimLine Compact
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.193 kg
Dimension emballage161.00 x 111.00 x 38.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209974487
UPC804766359811
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3720
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
