> SIEMENS>CONTROLLO E CONTATTORI>Apparecchiatura AS-Interface, SIMOCODE>3RK1903-0CF00 SIEMENS XB4 per ET 200S per DS1-X / RS1-X modulo comando freno DC 500 V 0,7 A per motori con f..
Prodotto precedente Prodotto successivo

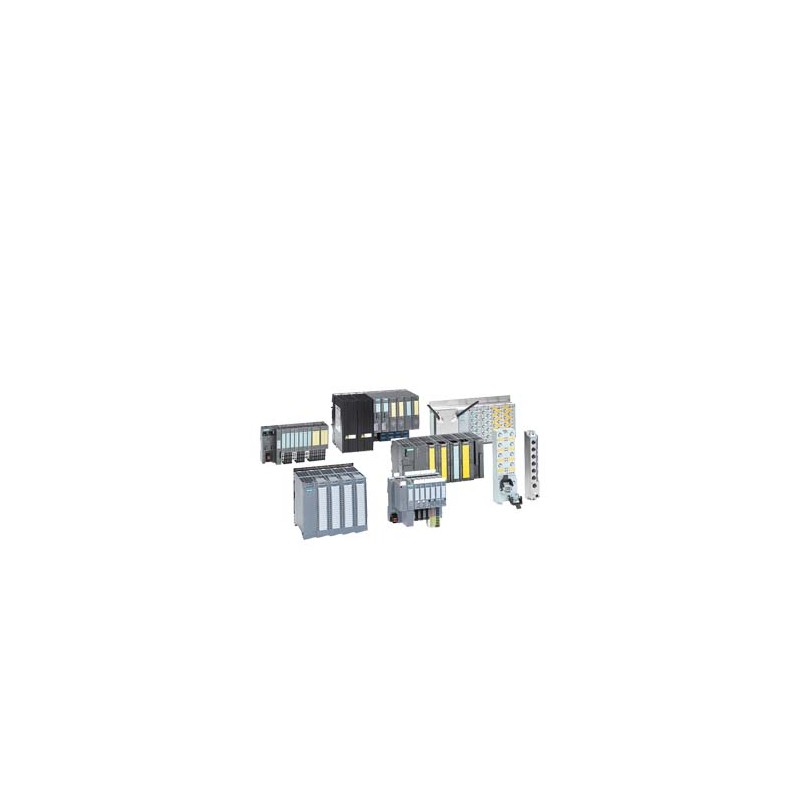

3RK1903-0CF00 SIEMENS XB4 per ET 200S per DS1-X / RS1-X modulo comando freno DC 500 V 0,7 A per motori con f.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK1903-0CF00 SIEMENS XB4 per ET 200S per DS1-X / RS1-X modulo comando freno DC 500 V 0,7 A per motori con f..

3RK1903-0CF00

SIEMENS

XB4 per ET 200S per DS1-X / RS1-X modulo comando freno DC 500 V 0,7 A per motori con freno meccanico comando locale DI 2 x DC 24 V

XB4 MODULO DI CONTROLLO FRENO DC 500V, 0.7A. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione

CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

XB4 per ET 200S per DS1-X / RS1-X modulo comando freno DC 500 V 0,7 A per motori con freno meccanico comando locale DI 2 x DC 24 V
marca del prodottoSIMATIC
designazione del tipo di prodottoET 200S
Dati tecnici generali
tensione di tenuta a impulso valore nominale8 kV
resistenza agli urti5g / 11 ms
resistenza a vibrazioni2g
Direttiva RoHS (data)05/01/2012
dotazione del prodotto
● comando del freno con AC 230 VSì
● comando del freno con DC 24 VNo
● comando del freno con DC 180 VSì
● comando del freno con DC 500 VSì
Compatibilità elettromagnetica
emissione di disturbi eMC secondo IEC 60947-1CISPR11, ambiente A (ambiente industriale)
immunità ai disturbi EMC secondo IEC 60947-1conforme al grado di severità 3, ambiente A (ambiente industriale)
disturbi condotti
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV (U > 24 V DC)
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV (U > 24 V DC)
Sicurezza
grado di protezione IP lato frontale secondo IEC 60529IP20
protezione contro i contatti accidentali lato frontale secondo IEC 60529sicuro a prova di dito
Circuito elettrico principale
numero di poli per circuito principale2
tensione di impiego valore nominale180 ... 500 V
Ingressi/ Uscite
funzione del prodotto
● ingressi digitali parametrizzabiliSì
● uscite digitali parametrizzabiliNo
numero di ingressi digitali2
Tensione di alimentazione
tipo di tensione della tensione di alimentazioneDC
tensione di alimentazione 1 con DC24 ... 24 V
tensione di alimentazione 1 con DC valore nominale
● min. ammissibile20,4 V
● max. ammissibile28,8 V
Circuito di comando/ Comando
tipo di tensione della tensione di alimentazione di comandoDC
tensione di alimentazione di comando 1
● con DC24 ... 24 V
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioverticale, orizzontale
tipo di fissaggioinnestabile su modulo terminale
altezza196,5 mm
larghezza15 mm
profondità95 mm
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio0 ... 60 °C
● durante l'immagazzinaggio-40 ... +70 °C
● durante il trasporto-40 ... +70 °C
umidità relativa durante l'esercizio5 ... 95 %
Comunicazione/ Protocollo
funzione del prodotto
● supporto dei valori di misura PROFIenergyNo
● supporto della disinserzione PROFIenergyNo
memoria dello spazio indirizzi dell'area di indirizzi
● degli ingressi1 byte
esecuzione del collegamento elettrico
● dell'interfaccia di comunicazionemediante parete posteriore
● per l'inoltro della comunicazionemediante parete posteriore
Connessioni /Morsetti
esecuzione del collegamento elettrico
● per adduzione dell'energia principalemorsetti a vite
● per uscita lato caricomorsetti a vite
● per l'inoltro dell'energia principalemediante bus d'energia
● per l'adduzione della tensione di alimentazionemediante parete posteriore
● per l'inoltro della tensione di alimentazionemediante parete posteriore
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of Conformityother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Confirmation

Ulteriori informazioni
Siemens ha deciso di uscire dal mercato russo (vedere qui).
Siemens sta lavorando al rinnovo degli attuali certificati EAC.
Se si intende importare o fornire questi prodotti a un mercato EAC (eccetto Russia o Bielorussia) si prega di contattare l'ufficio Siemens locale per richiedere informazioni sulla validità della certificazione EAC.
Informazioni sull'imballaggio
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:15/12/2020
Data
29/06/2023		Con riserva di modifiche
© Copyright Siemens 2023


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RK1903-0CF00
DescrizioneXB4 per ET 200S per DS1-X / RS1-X modulo comando freno DC 500 V 0,7 A per motori con freno meccanico comando locale DI 2 x DC 24 V
Famiglia ProdottoAccessori
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 01.10.20
Note
Il successore è il sistema ET 200SP con i propri moduli avviatore motore compatt
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42D
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto0,116 Kg
Dimensioni dell'imballo28,00 x 108,50 x 147,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209501041
UPC662643393859
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti4962
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead titanium zirconium oxide

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass1227-37-09-92
eClass627-37-09-92
eClass7.127-37-09-92
eClass827-37-09-92
eClass927-37-09-92
eClass9.127-37-09-92
ETIM7EC002498
ETIM8EC002498
UNSPSC1532-15-17-05

Dati ETIM

ETIM: EC002498 - Accessori per la tecnologia degli interruttori a bassa tensione

Valore Unità
tipologia accessorio (EF000215) -



Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1903-0CF00 3RK1903-0CF00 IT_3RK1903-0CF00.pdf 185 Kbytes 3RK1903-0CF00 3RK1903-0CF00 IT_3RK1903-0CF00.pdf
