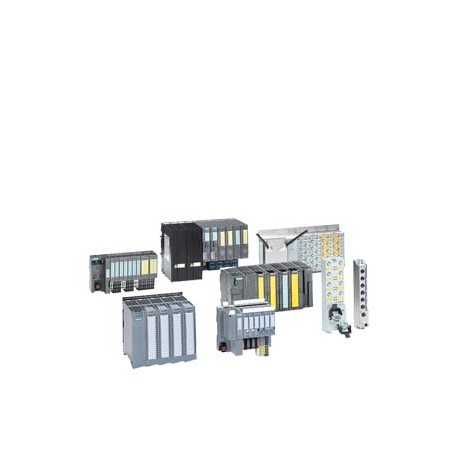

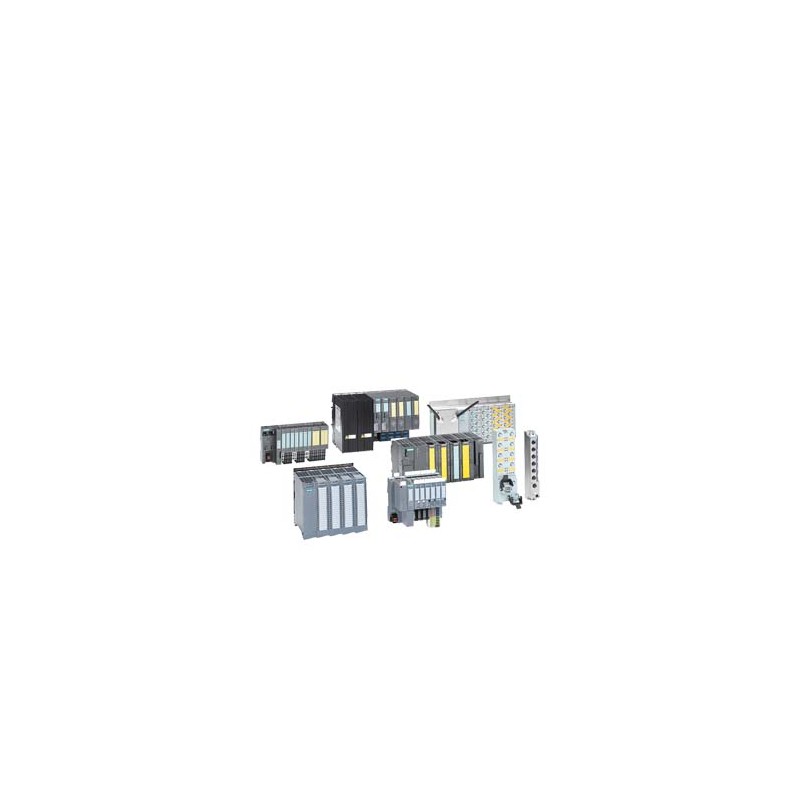

3RK1903-0CF00 SIEMENS XB4 pour ET 200S pour DS1-X / RS1-X module de commande de frein 500V CC / 0,7 pour mot.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1903-0CF00 SIEMENS XB4 pour ET 200S pour DS1-X / RS1-X module de commande de frein 500V CC / 0,7 pour mot..

3RK1903-0CF00

SIEMENS

XB4 pour ET 200S pour DS1-X / RS1-X module de commande de frein 500V CC / 0,7 pour moteurs avec freins mécaniques DI 2 x 24 V CC, contrôle local

XB4 MODULE DE COMMANDE DE FREIN DC 500V, 0.7A. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

XB4 pour ET 200S pour DS1-X / RS1-X module de commande de frein 500V CC / 0,7 pour moteurs avec freins mécaniques DI 2 x 24 V CC, contrôle local
nom de marque produitSIMATIC
désignation type de produitET 200S
Caractéristiques techniques générales
tension de tenue aux chocs valeur assignée8 kV
tenue aux chocs5g / 11 ms
tenue aux vibrations2g
Directive RoHS (date)05/01/2012
équipement du produit
● commande de frein pour AC 230 VOui
● commande de frein pour DC 24 VNon
● commande de frein pour DC 180 VOui
● commande de frein pour DC 500 VOui
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1CISPR11, environnement A (secteur industriel)
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3, environnement A (secteur industriel)
perturbation par conduction
● surge conducteur-terre selon IEC 61000-4-52 kV (U > 24 V DC)
● surge conducteur-conducteur selon IEC 61000-4-51 kV (U > 24 V DC)
Sécurité
degré de protection IP face avant selon IEC 60529IP20
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts
Circuit principal
nombre de pôles pour circuit principal2
tension d'emploi valeur assignée180 ... 500 V
Entrées/ Sorties
fonction produit
● entrées TOR paramétrablesOui
● sorties TOR paramétrablesNon
nombre d'entrées TOR2
Tension d’alimentation
type de tension de la tension d'alimentationCC
tension d'alimentation 1 pour DC24 ... 24 V
tension d'alimentation 1 pour DC valeur assignée
● min. admissible20,4 V
● max. admissible28,8 V
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande 1
● pour DC24 ... 24 V
Montage/ fixation/ dimensions
position de montagevertical, horizontal
type de fixationEnfichable sur le module de connexion
hauteur196,5 mm
largeur15 mm
profondeur95 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service0 ... 60 °C
● à l'entreposage-40 ... +70 °C
● pendant le transport-40 ... +70 °C
humidité relative en service5 ... 95 %
Communication/ Protocole
fonction produit
● prend en charge les valeurs de mesure PROFIenergyNon
● prend en charge la coupure de PROFIenergyNon
mémoire de plage d'adresses de la plage d'adresses
● des entrées1 byte
version du raccordement électrique
● de l'interface de communicationvia bus de fond de panier
● pour le transfert de la communicationvia bus de fond de panier
Raccordements/ Bornes
version du raccordement électrique
● pour alimentation en énergie principaleraccordement par vis
● pour départ côté chargeraccordement par vis
● pour le transfert de l'énergie principalevia bus de puissance
● pour l'alimentationvia bus de fond de panier
● pour le transfert de la tension d'alimentationvia bus de fond de panier
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of Conformityother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Confirmation

Autres informations
Siemens a décidé de quitter le marché russe (voir ici).
Siemens travaille au renouvellement des certificats EAC actuels.
Contactez votre agence Siemens afin de vérifier la validité de la certification EAC si vous avez l'intention d'importer ou de livrer ces produits sur le marché EAC (à l’exception de la Russie ou de la Biélorussie).
Informations sur l'emballage
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :15/12/2020
Date
29/06/2023		Sous réserve de modifications
© Copyright Siemens 2023


Données supplémentaires

Produit
Numéro d'article3RK1903-0CF00
Description d'articleXB4 pour ET 200S pour DS1-X / RS1-X module de commande de frein 500V CC / 0,7 pour moteurs avec freins mécaniques DI 2 x 24 V CC, contrôle local
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.10.2020
Notes
Successeur Le successeur est le système ET 200SP avec ses modules départ-moteur compacts.
Données Prix
Groupe de prix42D
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai d'appro. standard (hors transport)15 Jour(s)
Poids Net par quantité0.116 kg
Dimension emballage28.00 x 108.50 x 147.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209501041
UPC662643393859
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit4962
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis : 01.05.2012
Classe de produitA: Produit standard qui peut nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead titanium zirconium oxide

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
Indisponible.

Données ETIM

ETIM: EC002498 - Accessoires pour connectique basse tension

Valeur Unité
type d'accessoire/pièce détachée (EF000215) -
