> SIEMENS>CONTROLLO E CONTATTORI>Apparecchiatura AS-Interface, SIMOCODE>3RK1405-1BQ00-0AA3 SIEMENS modulo compatto ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x ingressi per sen..
ANUNCIAR
Prodotto precedente Prodotto successivo

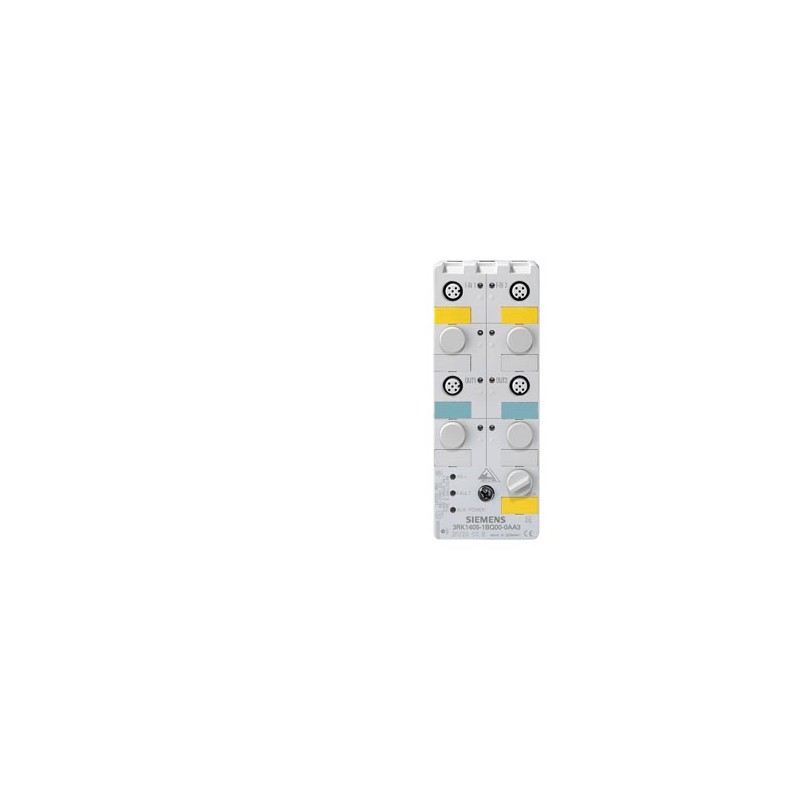

3RK1405-1BQ00-0AA3 SIEMENS modulo compatto ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x ingressi per sen.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK1405-1BQ00-0AA3 SIEMENS modulo compatto ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x ingressi per sen..

3RK1405-1BQ00-0AA3

SIEMENS

modulo compatto ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x ingressi per sensori meccanici 2 x uscite standard DC 24 V alimentazione di uscita da DC 24 V 4 x prese M12 piastra di montaggio 3RK1901-0CA00 da ordinare separatamente

MODULO K60F DI SICUREZZA, CON DUE INGRESSI SAFE 2FE E DUE USCITE STANDARD DA 2A E ALIMENTAZIONE AUSILIARIA UHILF 24V DC.

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale

CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $319.78
Prezzo unitario: $319.78
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

modulo compatto ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x ingressi per sensori meccanici 2 x uscite standard DC 24 V alimentazione di uscita da DC 24 V 4 x prese M12 piastra di montaggio 3RK1901-0CA00 da ordinare separatamente
Dati tecnici generali
esecuzione del prodottoModulo compatto sicuro K60F, 2F-DI/2DO, Uaux
Tipo2 ingressi sicuri, 2 uscite standard con Vausil
Configurazione I/O7
Codice ID/ID2B/F
protocollo viene supportato protocollo AS-InterfaceSi
Quantità presa I/O4
esecuzione del collegamento elettrico degli ingressi e delle usciteM12
tensione di funzionamento secondo specifica AS-InterfaceV26,5 ... 31,5
AS-Interface potenza assorbita totale max.mA270
Terminale di messa a terraIl pin 5 di ogni presa M12 è collegato alla lamiera di messa a terra nella piastra di montaggio mediante un perno (solo uscite, prese 5 + 6).
Indirizzamentopresa di indirizzamento frontale
codice di riferimento secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750A
codice di riferimento secondo EN 61346-2A
Ingressi
numero di ingressi digitali di sicurezza2
Ingressi
● sensoricontatto di commutazione meccanico
● livello commutazione highcontatto chiuso
● livello commutazione lowcontatto aperto
corrente di ingresso sull'ingresso digitale per segnale <1> min.mA5
esecuzione dell'assegnazione dei pin del connettore degli ingressiassegnazione speciale
Uscite
numero delle uscite digitali2
tipo di tensione delle tensioni di uscitaDC
Uscite tensione di alimentazione, esterna DC 24 Vtramite AUX POWER
corrente di uscita sull'uscita digitale per segnale <1> valore nominaleA2
esecuzione dell'uscita di commutazioneelettronica
esecuzione dell'assegnazione dei pin del connettore delle usciteassegnazione standard
caratteristica dell'uscita resistente a cortocircuitoSi
Uscite
● protezione da cortocircuitointegrato
● protezione da induzioneintegrato
● watchdogintegrato
Visualizzazione di stato
● indicatore I/OLED giallo
● indicatore VausilLED verde
● indicatore AS-Interface/diagnosticaLED verde / rosso
Condizioni ambientali
temperatura ambiente
● durante l'esercizio°C-25 ... +70
● durante l'immagazzinaggio°C-40 ... +85
grado di protezione IPIP67
Dati meccanici
larghezzamm60
altezzamm152
profonditàmm29
tipo di fissaggiomontaggio su guida profilata/a parete mediante piastra di montaggio per modulo compatto K60
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCFunctional Safety/Safety of Machinery

CSA

Confirmation

UL

EAC

RCM

Miscellaneous

Declaration of ConformityMarine / Shipping

EC/EU-Declaration of Conformity

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

DNV-GL

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:23/12/2020
Data
09/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RK1405-1BQ00-0AA3
Descrizionemodulo compatto ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x ingressi per sensori meccanici 2 x uscite standard DC 24 V alimentazione di uscita da DC 24 V 4 x prese M12 piastra di montaggio 3RK1901-0CA00 da ordinare separatamente
Famiglia ProdottoPanoramica dati per l'ordinazione
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione80 Giorno / Giorni
Peso netto0,199 Kg
Dimensioni dell'imballo75,00 x 164,00 x 48,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209533646
UPC783087661073
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3720
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.17
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Dati ETIM

ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale

Valore Unità
tensione ammessa nell’uscita (EF007553) -V
tensione di alimentazione per DC (EF007534) -V
adatto per funzioni di sicurezza (EF001597) -
ingressi digitali configurabili (EF008516) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) -
numero di uscite digitali (EF001993) 2
uscite digitali configurabili (EF008520) false
corrente d’entrata per segnale 1 (EF001428) 5.0mA
tensione ammessa nell’ingresso (EF007554) ['-', '-']V
tipo di tensione d’ingresso (EF003033) DC
tipo di uscita digitale (EF003601) altri
corrente d’uscita (EF003202) 2.0A
tipo di tensione d’uscita (EF008222) DC
protezione da corto circuito, uscite presenti (EF003203) true
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) true
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) true
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP67
esecuzione del collegamento elettrico (EF003961) raccordo a vite
tempo di ritardo al cambio di segnale (EF002382) ['-', '-']ms
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
montaggio su guida portante possibile (EF003972) FALSE
montaggio a parete/diretto possibile (EF007020) FALSE
montaggio frontale possibile (EF007016) false
montaggio su rack possibile (EF007018) false
categoria secondo EN 954-1 (EF006782) 4
SIL secondo IEC 61508 (EF009889) 3
livello di performance secondo EN ISO 13849-1 (EF007399) livello e
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per gas (EF003997) FALSE
categoria di protezione antideflagrante per polvere (EF003998) FALSE
Larghezza (EF000008) 60.0mm
Altezza (EF000040) 152.0mm
profondità (EF000049) 29.0mm



Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1405-1BQ00-0AA3 3RK1405-1BQ00-0AA3 IT_3RK1405-1BQ00-0AA3.pdf 289 Kbytes 3RK1405-1BQ00-0AA3 3RK1405-1BQ00-0AA3 IT_3RK1405-1BQ00-0AA3.pdf
