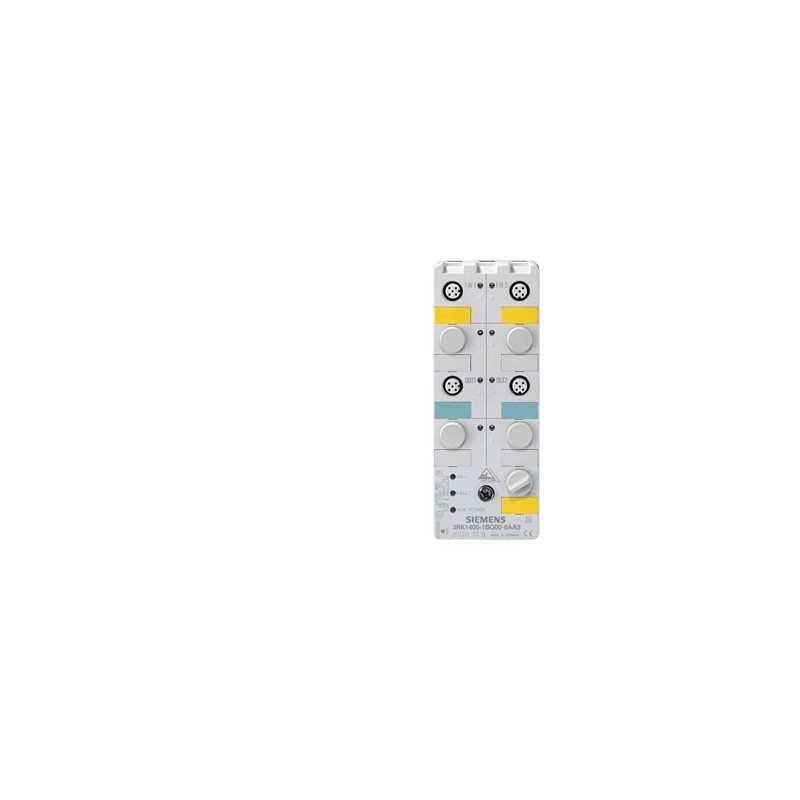

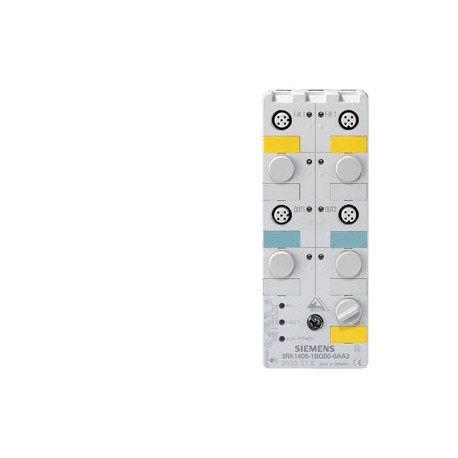

3RK1405-1BQ00-0AA3 SIEMENS Module compact ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x entrées pour capt.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1405-1BQ00-0AA3 SIEMENS Module compact ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x entrées pour capt..

3RK1405-1BQ00-0AA3

SIEMENS

Module compact ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x entrées pour capteurs mécaniques 2 x sorties standard 24V CC Alimentation des sorties sous 24V CC 4 x connecteurs femelle M12 Plaque de montage 3RK1901-0CA00 à commander séparément

MODULE SAFE K60F, AVEC DEUX ENTRÉES SAFE 2FE ET DEUX SORTIES STANDARD 2A ET UNE ALIMENTATION AUXILIAIRE UHILF 24V DC.

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $319.78
Prix unitaire: $319.78
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module compact ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x entrées pour capteurs mécaniques 2 x sorties standard 24V CC Alimentation des sorties sous 24V CC 4 x connecteurs femelle M12 Plaque de montage 3RK1901-0CA00 à commander séparément
Caractéristiques techniques générales
version du produitmodule compact de sécurité K60F, 2F-DI/2DO, Uaux
Type2 entrées de sécurité, 2 sorties standard avec Uaux
Configuration E/S7
Code ID/ID2B/F
protocole pris en charge protocole AS-InterfaceOui
Nombre connecteurs femelles E/S4
version du raccordement électrique des entrées/sortiesM12
Tension de service selon spécification AS-InterfaceV26,5 ... 31,5
AS-Interface consommation totale max.mA270
Mise à la terrela broche 5 de chaque connecteur femelle M12 est reliée par l'embase à la tôle de mise à la terre à l’aide d’une goupille (uniquement sorties, connecteurs 5 + 6).
Adressageprise d’adressage frontale
désignation du matériel selon DIN 40719 complétée par IEC 204-2 selon IEC 750A
désignation du matériel selon EN 61346-2A
Entrées
nombre d'entrées TOR de sécurité2
Entrées
● capteurscontact mécanique
● niveau de commutation-Highcontact fermé
● niveau de commutation-Lowcontact ouvert
courant d'entrée sur entrée TOR pour signal <1> min.mA5
version du brochage des entréesbrochage spécial
Sorties
nombre de sorties TOR2
type de tension des tensions de sortieDC
Sorties alimentation en tension externe DC 24 Vvia AUX POWER
courant de sortie sur la sortie TOR pour signal <1> valeur nominaleA2
version de la sortie de commutationélectronique
version du brochage des sortiesbrochage standard
propriété de la sortie résistant aux courts-circuitsOui
Sorties
● protection contre les courts-circuitsintégré
● protection anti-inductionintégré
● chien de gardeintégré
Signalisation d’état
● affichage E/SLED jaune
● affichage UauxLED verte
● affichage AS-Interface/diagnosticLED verte/rouge
Conditions ambiantes
température ambiante
● en service°C-25 ... +70
● à l'entreposage°C-40 ... +85
degré de protection IPIP67
Caractéristiques mécaniques
largeurmm60
hauteurmm152
profondeurmm29
type de fixationmontage sur rail DIN symétrique/montage mural sur embase pour module compact K60
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCFunctional Safety/Safety of Machinery

CSA

Confirmation

UL

EAC

RCM

Miscellaneous

Declaration of ConformityMarine / Shipping

EC/EU-Declaration of Conformity

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

DNV-GL

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :23/12/2020
Date
09/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1405-1BQ00-0AA3
Description d'articleModule compact ASIsafe K60F digital safety, 2F-DI/2DQ, IP67 2 x entrées pour capteurs mécaniques 2 x sorties standard 24V CC Alimentation des sorties sous 24V CC 4 x connecteurs femelle M12 Plaque de montage 3RK1901-0CA00 à commander séparément
Famille de produitRécapitulatif des références de commande
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)80 Jour(s)
Poids Net par quantité0.199 kg
Dimension emballage75.00 x 164.00 x 48.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209533646
UPC783087661073
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3720
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.03.2017
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Données ETIM

ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
tension admissible à la sortie (EF007553) -V
tension d'alimentation CC (EF007534) -V
adapté aux fonctions de sécurité (EF001597) -
entrées numériques configurables (EF008516) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
type de tension d’alimentation (EF002991) DC
nombre d’entrées numériques (EF001992) -
nombre de sorties numériques (EF001993) 2
sorties numériques configurables (EF008520) false
courant d'entrée au signal 1 (EF001428) 5.0mA
tension admissible à l'entrée (EF007554) ['-', '-']V
type de tension d'entrée (EF003033) DC
type de sortie numérique (EF003601) autre
courant de sortie (EF003202) 2.0A
type de tension de sortie (EF008222) DC
protection contre les courts-circuits, sorties disponibles (EF003203) true
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) true
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) true
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP67
finition du raccordement électrique (EF003961) raccordement à vis
temps de retard en cas de changement de signal (EF002382) ['-', '-']ms
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
montage possible sur barres profilées (EF003972) FALSE
montage mural/direct possible (EF007020) FALSE
encastrement frontal possible (EF007016) false
montage sur rack possible (EF007018) false
catégorie selon EN 954-1 (EF006782) 4
SIL conformément à IEC 61508 (EF009889) 3
niveau de performance selon EN ISO 13849-1 (EF007399) niveau e
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) FALSE
catégorie de protection contre les explosions pour la poussière (EF003998) FALSE
largeur (EF000008) 60.0mm
hauteur (EF000040) 152.0mm
profondeur (EF000049) 29.0mm
