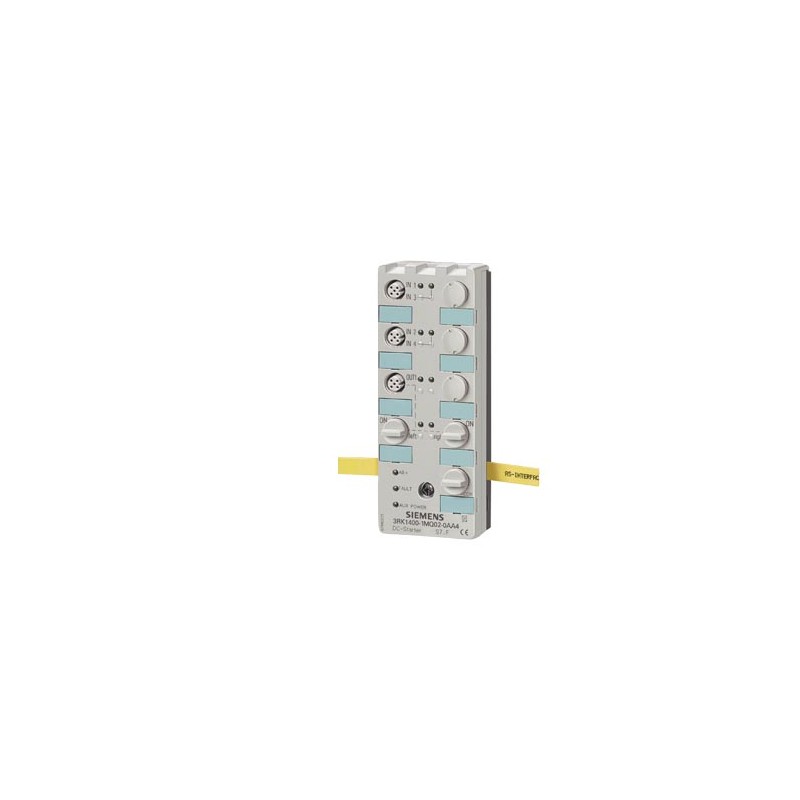

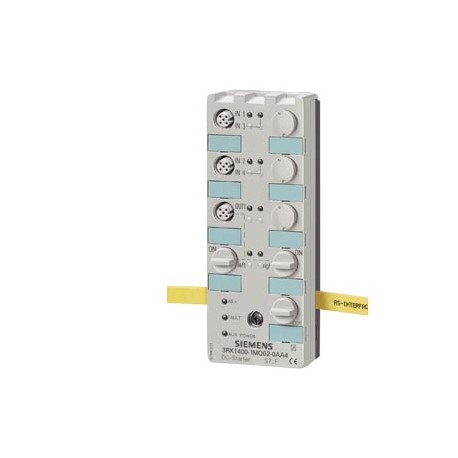

3RK1400-1MQ03-0AA4 SIEMENS avviatore DC 24 V per AS-Interface 4DI/1DQ, IP67 avviatore invertitore nella form.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK1400-1MQ03-0AA4 SIEMENS avviatore DC 24 V per AS-Interface 4DI/1DQ, IP67 avviatore invertitore nella form..

3RK1400-1MQ03-0AA4

SIEMENS

avviatore DC 24 V per AS-Interface 4DI/1DQ, IP67 avviatore invertitore nella forma costruttiva K60 2 x 2 ingressi, 200 mA assegnazione a Y 1 uscita, 2,5 A per collegamento di 1 x motore DC 24 V piastra di montaggio 3RK1901-0CA00 da ordinare separatamente

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale

CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale

Valore Unità
SIL secondo IEC 61508 (EF009889) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['-', '-']V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) 4
numero di uscite digitali (EF001993) 1
ingressi digitali configurabili (EF008516) FALSE
uscite digitali configurabili (EF008520) false
corrente d’entrata per segnale 1 (EF001428) 6.0mA
tensione ammessa nell’ingresso (EF007554) ['-', '-']V
tipo di tensione d’ingresso (EF003033) DC / DC
tipo di uscita digitale (EF003601) altri
corrente d’uscita (EF003202) 2.5A
tensione ammessa nell’uscita (EF007553) ['-', '-']V
tipo di tensione d’uscita (EF008222) DC / DC
protezione da corto circuito, uscite presenti (EF003203) true
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) true
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP67
esecuzione del collegamento elettrico (EF003961) raccordo a vite
tempo di ritardo al cambio di segnale (EF002382) ['-', '-']ms
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
montaggio su guida portante possibile (EF003972) FALSE
montaggio a parete/diretto possibile (EF007020) FALSE
montaggio frontale possibile (EF007016) false
montaggio su rack possibile (EF007018) false
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) -
risorsa corrispondente (Ex ib) (EF004142) -
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 60.0mm
Altezza (EF000040) 152.0mm
profondità (EF000049) 29.0mm


avviatore DC 24 V per AS-Interface 4DI/1DQ, IP67 avviatore invertitore nella forma costruttiva K60 2 x 2 ingressi, 200 mA assegnazione a Y 1 uscita, 2,5 A per collegamento di 1 x motore DC 24 V piastra di montaggio 3RK1901-0CA00 da ordinare separatamente
Dati tecnici generali
esecuzione del prodottoavviatore motore IP67 (DC 24 V)
Tipoavviatore reversibile semplice, 4 ingressi, 1 uscita, funzione di arresto veloce
Esecuzione del tipo di slaveslave standard
Configurazione I/O7
Codice IDF
Quantità presa I/O3
esecuzione del collegamento elettrico degli ingressi e delle uscitemorsetti a vite M12
AS-Interface potenza assorbita totale max.mA270
tensione di funzionamento secondo specifica AS-InterfaceV26,5 ... 31,6
Terminale di messa a terradisponibile
Nota di consegnaLa consegna dei moduli avviene senza piastra di montaggio.
Nota 1max. frequenza di commutazione per comando p.es. di un motore 10 W DC (Vausil = 28,8 V/duty cycle = 50 %): Tumax/C: 55, max. frequenza di commutazione/h: 1000
Ingressi
numero di ingressi digitali4
Tipo di tecnica di collegamento3 conduttori
Circuitazione ingressoPNP
Tipo di tensione delle tensioni di ingressoDC
Tensione di ingressoV20 ... 30
Ingressi
● livello commutazione high minV10
● livello commutazione low maxV5
Corrente di ingresso sull'ingresso digitale per segnale <1> min.mA6
Caricabilità in corrente dell'alimentazione sensori per tutti gli ingressi
● con temperatura ambiente di 40 °CmA200
● con temperatura ambiente di 55 °CmA150
Ingressi
● alimentazione sensori mediante AS-Interfaceresistente a cortocircuito e sovraccarico
● assegnazione presa
— PIN 1alimentazione sensore L+
— PIN 2ingresso dati
— PIN 3alimentazione sensore L-
— PIN 4ingresso dati/arresto veloce
— PIN 5terminale di messa a terra
Uscite
numero delle uscite digitali1
Tipo di tensione delle tensioni di uscitaDC
Ingressi tensione di alimentazione esterna DC 24 Vmediante cavo AS-Interface nero
corrente di uscita sull'uscita digitale per segnale <1> valore nominaleA2,5
Ingressi tempo di rampa di avviamento motore DC max.1/s80
Ingressi corrente di avviamento motore (con limitatore interno al modulo)A4,5
Esecuzione dell'uscita di commutazionetransistor (PNP)
Caratteristica dell'uscita resistente a cortocircuitoSì
Uscite
● protezione da cortocircuitointegrato
● protezione da induzioneintegrato
● watchdogintegrato
● caricabilità corrente nominale per ogni uscita Tu: max. 55 CelA2,5
● calo di tensione senza linea di alimentazioneV1,2
Assegnazione dei bit di dati
● presa 1PIN4 = IN1 (D0 / arresto veloce1), PIN2 = IN2 (D1)
● presa 2PIN4 = IN3 (D2 / arresto veloce2), PIN2 = IN4 (D3)
● presa 3PIN2,4 = OUT1 (D0, D1)
Condizioni ambientali
temperatura ambiente
● durante l'esercizio°C-25 ... +55
● durante l'immagazzinaggio°C-40 ... +85
grado di protezione IPIP67
Dati meccanici
larghezzamm60
altezzamm152
profonditàmm29
Tipo di fissaggiomontaggio a parete mediante piastra di montaggio K60
Certificati/ Approvazioni
General Product ApprovalEMCDeclaration of Conformity

CSA

UL

EAC

RCM

EC/EU-Declaration of Conformity

Miscellaneous

Test CertificatesShipping Approval

Special Test Certificate

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

other

ASI-Certification

Confirmation

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:15/05/2020


Prodotto
Numero Articolo (MFN)3RK1400-1MQ03-0AA4
Descrizioneavviatore DC 24 V per AS-Interface 4DI/1DQ, IP67 avviatore invertitore nella forma costruttiva K60 2 x 2 ingressi, 200 mA assegnazione a Y 1 uscita, 2,5 A per collegamento di 1 x motore DC 24 V piastra di montaggio 3RK1901-0CA00 da ordinare separatamente
Famiglia ProdottoPanoramica dati per l'ordinazione
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 01.10.17
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione10 Giorno / Giorni
Peso netto0,210 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo45,00 x 165,00 x 72,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209478879
UPC754554669533
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3720
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.17
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
