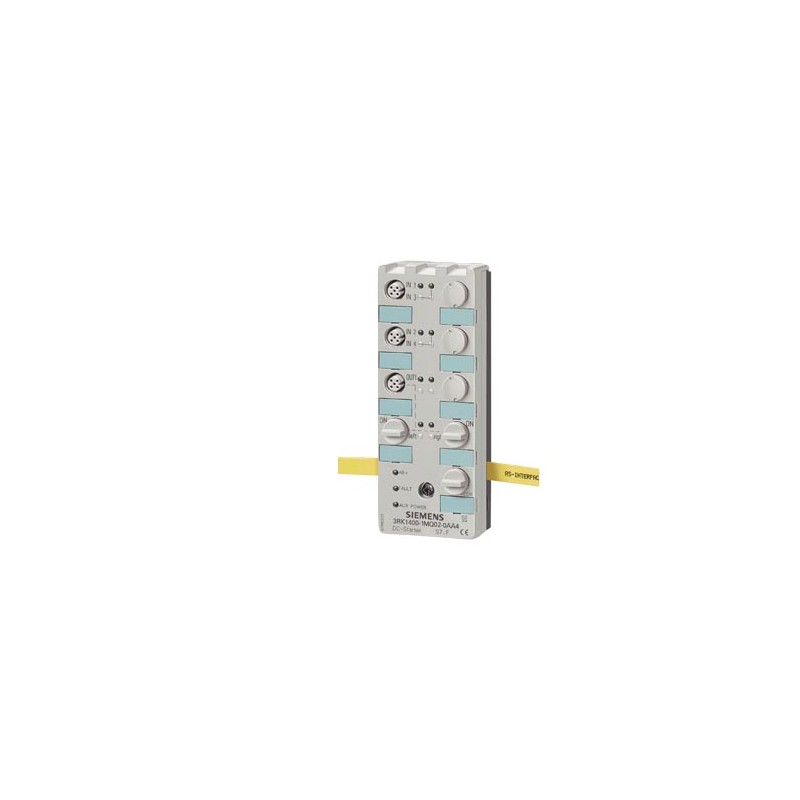

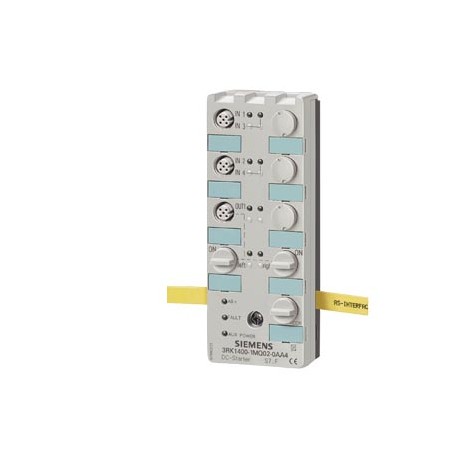

3RK1400-1MQ03-0AA4 SIEMENS Démarreur AS-Interface 24V CC 4DI/1DQ, IP67 Démarreur-inverseur, forme K60 2 x 2 .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1400-1MQ03-0AA4 SIEMENS Démarreur AS-Interface 24V CC 4DI/1DQ, IP67 Démarreur-inverseur, forme K60 2 x 2 ..

3RK1400-1MQ03-0AA4

SIEMENS

Démarreur AS-Interface 24V CC 4DI/1DQ, IP67 Démarreur-inverseur, forme K60 2 x 2 entrées, 200 mA brochage en Y 1 sortie, 2,5 A pour raccordement de 1 x moteur 24V CC Plaque de montage 3RK1901-0CA00 à commander séparément

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
SIL conformément à IEC 61508 (EF009889) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
tension d'alimentation CC (EF007534) ['-', '-']V
type de tension d’alimentation (EF002991) DC
nombre d’entrées numériques (EF001992) 4
nombre de sorties numériques (EF001993) 1
entrées numériques configurables (EF008516) FALSE
sorties numériques configurables (EF008520) false
courant d'entrée au signal 1 (EF001428) 6.0mA
tension admissible à l'entrée (EF007554) ['-', '-']V
type de tension d'entrée (EF003033) DC / DC
type de sortie numérique (EF003601) autre
courant de sortie (EF003202) 2.5A
tension admissible à la sortie (EF007553) ['-', '-']V
type de tension de sortie (EF008222) DC / DC
protection contre les courts-circuits, sorties disponibles (EF003203) true
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) true
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP67
finition du raccordement électrique (EF003961) raccordement à vis
temps de retard en cas de changement de signal (EF002382) ['-', '-']ms
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
montage possible sur barres profilées (EF003972) FALSE
montage mural/direct possible (EF007020) FALSE
encastrement frontal possible (EF007016) false
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
catégorie selon EN 954-1 (EF006782) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) -
matériel associé (Ex ib) (EF004142) -
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 60.0mm
hauteur (EF000040) 152.0mm
profondeur (EF000049) 29.0mm


Démarreur AS-Interface 24V CC 4DI/1DQ, IP67 Démarreur-inverseur, forme K60 2 x 2 entrées, 200 mA brochage en Y 1 sortie, 2,5 A pour raccordement de 1 x moteur 24V CC Plaque de montage 3RK1901-0CA00 à commander séparément
Caractéristiques techniques générales
version du produitdépart-moteur IP67 (DC 24 V)
Typedépart-moteur inverseur simple, 4 entrées, 1 sortie, fonction arrêt rapide
Type d'esclaveesclave standard
Configuration E/S7
Code IDF
Nombre connecteurs femelles E/S3
type du raccordement électrique des entrées/sortiesraccordement par vis M12
AS-Interface consommation totale max.mA270
Tension de service selon spécification AS-InterfaceV26,5 ... 31,6
Mise à la terredisponible
Remarque de livraisonles modules sont fournis sans embase
Remarque 1fréquence de manœuvre max. pour la commande de par ex. un moteur 10 W DC (Uaux = 28,8 V/duty cycle = 50 %) : Tumax/C : 55, fréquence de manœuvre/h max. : 1000
Entrées
nombre d'entrées TOR4
Type de connectique3 fils
Circuit d’entréePNP
Type de tension des tensions d'entréeDC
Tension d'entréeV20 ... 30
Entrées
● niveau de commutation-High min.V10
● niveau de commutation-Low max.V5
Courant d'entrée sur entrée TOR pour signal <1> min.mA6
Courant permanent admissible de l'alimentation des capteurs pour toutes les entrées
● pour température ambiante 40 °CmA200
● pour température ambiante 55 °CmA150
Entrées
● alimentation du capteur via AS-Interfacerésistant aux courts-circuits et à la surcharge
● brochage
— PIN 1alimentation du capteur L+
— PIN 2entrée de données
— PIN 3alimentation du capteur L-
— PIN 4entrée de données/arrêt rapide
— PIN 5mise à la terre
Sorties
nombre de sorties TOR1
Type de tension des tensions de sortieDC
Entrées alimentation en tension externe Dc 24 Vpar câble noir AS-Interface
Courant de sortie sur la sortie TOR pour signal <1> Valeur nominaleA2,5
Entrées temps rampe de démarrage moteur DC max.1/s80
Entrées courant de démarrage moteur (limité dans le module)A4,5
Type de la sortie de commandetransistor (PNP)
Propriété de la sortie résistant aux courts-circuitsOui
Sorties
● protection contre les courts-circuitsintégré
● protection anti-inductionintégré
● chien de gardeintégré
● courant assigné admissible par sortie Tu : 55 Cel max.A2,5
● chute de tension sans câbleV1,2
Affectation logique
● connecteur femelle 1PIN4 = IN1 (D0 / arrêt rapide1), PIN2 = IN2 (D1)
● connecteur femelle 2PIN4 = IN3 (D2 / arrêt rapide2), PIN2 = IN4 (D3)
● connecteur femelle 3PIN2,4 = OUT1 (D0, D1)
Conditions ambiantes
● température ambiante en service°C-25 ... +55
● Température ambiante à l'entreposage°C-40 ... +85
indice de protection IPIP67
Caractéristiques mécaniques
largeurmm60
hauteurmm152
profondeurmm29
Mode de fixationmontage mural sur embase K60
Certificats/ homologations
General Product ApprovalEMCDeclaration of Conformity

CSA

UL

EAC

RCM

EC/EU-Declaration of Conformity

Miscellaneous

Test CertificatesShipping Approval

Special Test Certificate

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

other

ASI-Certification

Confirmation

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :15-05-2020


Produit
Numéro d'article3RK1400-1MQ03-0AA4
Description d'articleDémarreur AS-Interface 24V CC 4DI/1DQ, IP67 Démarreur-inverseur, forme K60 2 x 2 entrées, 200 mA brochage en Y 1 sortie, 2,5 A pour raccordement de 1 x moteur 24V CC Plaque de montage 3RK1901-0CA00 à commander séparément
Famille de produitRécapitulatif des références de commande
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.10.2017
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.210 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage45.00 x 165.00 x 72.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209478879
UPC754554669533
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3720
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.03.2017
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
