3RK1107-0BE00-2AA2 SIEMENS modulo AS-i SlimLine Compact SC22.5, IP20, analogico, 2AQ-C/V morsetti a vite 2x .. Visualizza ingrandito

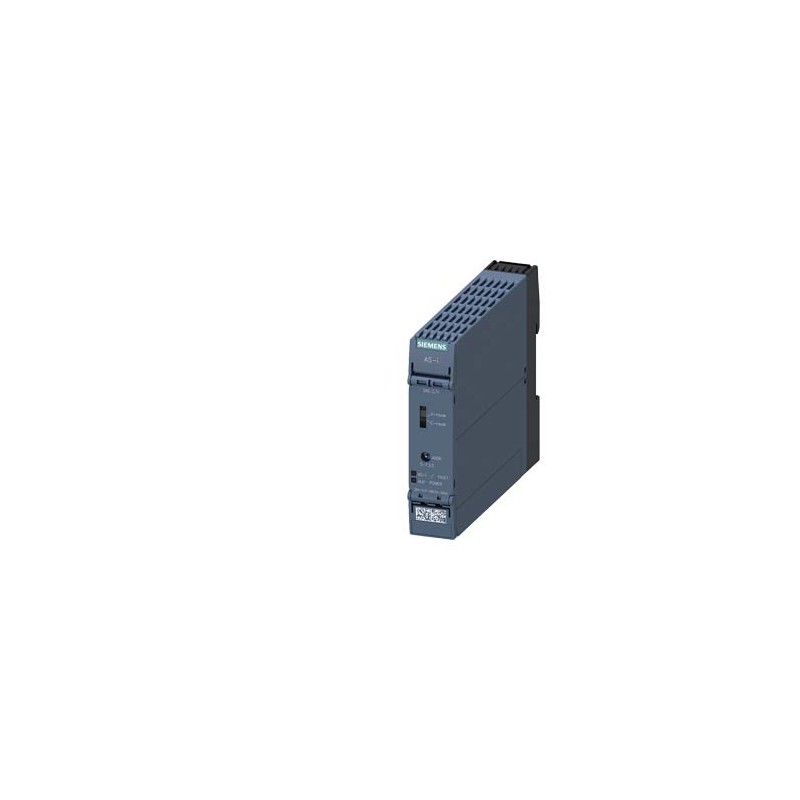

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK1107-0BE00-2AA2 SIEMENS modulo AS-i SlimLine Compact SC22.5, IP20, analogico, 2AQ-C/V morsetti a vite 2x ..

3RK1107-0BE00-2AA2

SIEMENS

modulo AS-i SlimLine Compact SC22.5, IP20, analogico, 2AQ-C/V morsetti a vite 2x uscite analogiche uscite commutabili C/V larghezza costruttiva 22,5 mm

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O analogico

CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $429.27
Prezzo unitario: $429.27
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

modulo AS-i SlimLine Compact SC22.5, IP20, analogico, 2AQ-C/V morsetti a vite 2x uscite analogiche uscite commutabili C/V larghezza costruttiva 22,5 mm
denominazione del prodottoModuli I/O Slimline Compact per l'impiego nel quadro elettrico
esecuzione del prodottoAS-i SC22.5, 2AQ tensione/corrente
Dati tecnici generali
grado di protezione IPIP20
esecuzione del tipo di slaveslave standard
il profilo slave AS-interfaceS-7.3.5
ID1-CodeF; Impostazione di fabbrica, modificabile
tensione di impiego secondo specifica AS-Interface18 ... 31,6 V
funzione del prodotto idoneità per AS-i Power24VSi
protocollo viene supportato protocollo AS-InterfaceSi
corrente assorbita da cavi profilati dell'AS-Interface
● con 30 V max.200 mA
● con 24 V con AS-i Power24V max.200 mA
tipo di impostazione indirizzo degli slave AS-itramite presa di indirizzamento frontale
esecuzione della visualizzazione
● per AS-InterfaceLED verde/rosso
codice di riferimento
● secondo EN 61346-2K
● secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750A
resistenza agli urti15 g / 11 ms (moduli) o 10 g / 11 ms (moduli con connettore di apparecchiatura)
altre avvertenzePer l'alimentazione dei circuiti di uscita è necessaria una alimentazione addizionale esterna (AUX-POWER) con da 20 a 30 V DC L'alimentazione addizionale deve essere conforme alla IEC 60990 (PELV), classe di protezione III.
Ingressi digitali
numero di ingressi digitali0
numero di ingressi digitali di sicurezza0
uscitas digitales
numero delle uscite digitali0
tipo di tensione di alimentazione sulle usciteAS-Interface o U_AUX
Ingressi analogici
numero degli ingressi analogici0
risoluzione A/D per I/O analogici12 bit
Uscite analogiche
numero delle uscite analogiche2
campo di segnale sull'uscita analogica0 ... 20 mA; 4 ... 20 mA; +/- 20 mA; 1 ... 5 V; 0 ... 10 V; +/- 10 V
funzione del prodotto variabile di uscita parametrizzabileSi
Errore/ Precisione
limite errore di esercizio simmetrico relativo riferito al campo di ingresso/campo di uscita1 %; fondo scala
limite di errore di base simmetrico relativo riferito al campo di ingresso/campo di uscita a 25 °C0,8 %
errore di temperatura simmetrico per ogni K riferito al campo di ingresso/campo di uscita0,01 %/K
errore di linearità simmetrico relativo riferito al campo di ingresso/campo di uscita0,08 %
precisione di ripetibilità simmetrica relativa riferito al campo di ingresso/campo di uscita nello stato stazionario a 25 °C0,1 %
Connettore di apparecchiatura
caricabilità in corrente dell'interfaccia verso il connettore di apparecchiatura
● per AS-Interface2 A
● per tensione ausiliaria esterna4 A
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggiofissaggio a vite e a scatto
altezza100 mm
larghezza22,5 mm
profondità120 mm
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +70 °C
● durante l'immagazzinaggio-40 ... +85 °C
Connessioni /Morsetti
esecuzione del collegamento elettrico degli ingressi e delle usciteMorsetti a vite
tipo di sezioni di conduttore collegabili
● filo rigido1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● filo flessibile senza lavorazione dell'estremità del conduttorenon consentito
● con conduttori AWG filo rigido1x (20 ... 14), 2x (18 ... 16)
● con conduttori AWG multifilarenon consentito
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Marine / Shippingother

DNV-GL

ASI-Certification

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:18/01/2021
Data
10/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RK1107-0BE00-2AA2
Descrizionemodulo AS-i SlimLine Compact SC22.5, IP20, analogico, 2AQ-C/V morsetti a vite 2x uscite analogiche uscite commutabili C/V larghezza costruttiva 22,5 mm
Famiglia ProdottoSlimLine Compact
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione10 Giorno / Giorni
Peso netto0,201 Kg
Dimensioni dell'imballo111,00 x 159,00 x 38,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209974586
UPC804766359637
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3720
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Dicyclohexyl phthalate (DCHP)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-01
eClass7.127-24-26-01
eClass827-24-26-01
eClass927-24-26-01
eClass9.127-24-26-01
ETIM5EC001596
ETIM6EC001596
ETIM7EC001596
ETIM8EC001596
IDEA43562
UNSPSC1532-15-17-05

Dati ETIM

ETIM: EC001596 - bus di campo, periferica remota – modulo I/O analogico

Valore Unità
ingresso, termocoppia (EF003208) -
ingresso, corrente (EF003204) -
uscita, corrente (EF003212) -
ingresso, resistenza (EF003206) -
numero di interfacce HW USB (EF003025) -
uscita, tensione (EF003213) -
tipo di protezione (NEMA) (EF011959) -
ingresso, tensione (EF003205) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['-', '-']V
tipo di tensione di alimentazione (EF002991) -
ingresso, termometro a resistenza (EF003207) -
segnale d’ingresso configurabile (EF003209) -
risoluzione degli ingressi analogici (EF003575) 12Bit
segnale d’uscita configurabile (EF003214) true
risoluzione delle uscite analogiche (EF003577) 12Bit
numero di ingressi analogici (EF001994) 0
numero di uscite analogiche (EF001995) 2
ingressi analogici configurabili (EF008518) -
uscite analogiche configurabili (EF008519) true
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW altre (EF003027) 0
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) true
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
esecuzione del collegamento elettrico (EF003961) altri
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
montaggio su guida portante possibile (EF003972) FALSE
montaggio a parete/diretto possibile (EF007020) FALSE
montaggio frontale possibile (EF007016) FALSE
montaggio su rack possibile (EF007018) FALSE
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) senza
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) -
risorsa corrispondente (Ex ib) (EF004142) -
categoria di protezione antideflagrante per gas (EF003997) FALSE
categoria di protezione antideflagrante per polvere (EF003998) FALSE
Larghezza (EF000008) 22.5mm
Altezza (EF000040) 100.0mm
profondità (EF000049) 120.0mm
