> SIEMENS>CONTROLLO E CONTATTORI>Contattori di potenza per il comando di motori>3RF2900-0EA18 SIEMENS convertitore tensione di comando AC/DC 24V per relè statico / contattore
ANUNCIAR
Prodotto precedente Prodotto successivo

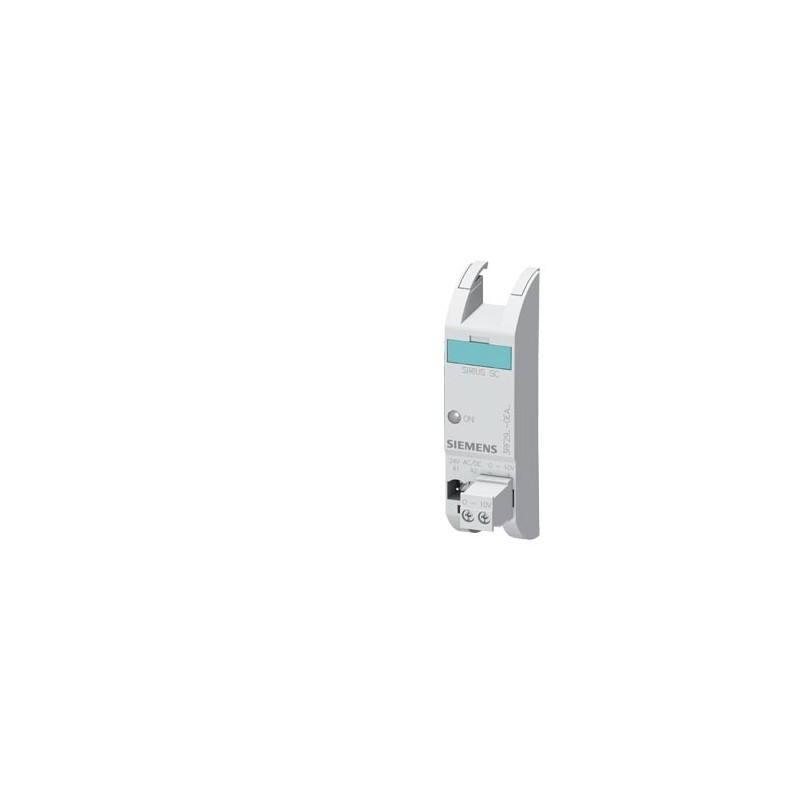

3RF2900-0EA18 SIEMENS convertitore tensione di comando AC/DC 24V per relè statico / contattore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RF2900-0EA18 SIEMENS convertitore tensione di comando AC/DC 24V per relè statico / contattore

3RF2900-0EA18

SIEMENS

convertitore tensione di comando AC/DC 24 V, per relè statico / contattore

Maggiori dettagli


CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $73.32
Prezzo unitario: $73.32
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

convertitore tensione di comando AC/DC 24 V, per relè statico / contattore
marca del prodottoSIRIUS
denominazione del prodottoconvertitore
Dati tecnici generali
funzione del prodottoper relè/contattori statici 3RF2
grado di inquinamento3
resistenza agli urti secondo IEC 60068-2-2715g / 11 ms
resistenza a vibrazioni secondo IEC 60068-2-62g
codice di riferimento secondo IEC 81346-2:2009T
Direttiva RoHS (data)07/01/2006
Circuito elettrico principale
numero di poli per circuito principale0
numero dei contatti nO per contatti principali0
numero dei contatti nC per contatti principali0
tipo di tensioneAC/DC
frequenza di impiego valore nominale50 ... 60 Hz
tolleranza simmetrica relativa della frequenza di impiego10 %
temperatura di derating40 °C
Circuito di comando/ Comando
tipo di tensioneAC/DC
tensione di alimentazione di comando con AC
● a 50 Hz valore nominale20,5 ... 26,5 V
● a 60 Hz valore nominale20,5 ... 26,5 V
tensione di alimentazione di comando 1 con AC
● a 50 Hz valore nominale24 V
● a 60 Hz valore nominale24 V
tensione di alimentazione di comando con DC valore nominale18 ... 30 V
tensione di alimentazione di comando 1
● con DC valore nominale24 V
frequenza della tensione di alimentazione per circuito ausiliario e di comando valore nominale50 ... 60 Hz
tolleranza simmetrica della frequenza di rete5 Hz
corrente di comando con AC valore nominale25 mA
corrente di comando con DC valore nominale25 mA
Circuito elettrico ausiliario
numero dei contatti nC per contatti ausiliari0
numero dei contatti nO per contatti ausiliari0
numero dei contatti CO per contatti ausiliari0
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggioattaccabile
● montaggio in filaSi
altezza83,5 mm
larghezza22,5 mm
profondità38 mm
Connessioni /Morsetti
esecuzione del collegamento elettrico
● per circuito ausiliario e di comandomorsetti a vite
tipo di sezioni di conduttore collegabili
● per contatti ausiliari e di comando
— filo rigido1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— filo flessibile senza lavorazione dell'estremità del conduttore1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
● con conduttori AWG per contatti ausiliari e di comando1x (AWG 20 ... 12)
coppia di serraggio per contatti ausiliari e di comando con morsetti a vite0,5 ... 0,6 N·m
coppia di serraggio [lbf·in] per contatti ausiliari e di comando con morsetti a vite4,5 ... 5,3 lbf·in
esecuzione del filetto della vite di collegamento dei contatti ausiliari e di comandoM3
lunghezza di spelatura del cavo per contatti ausiliari e di comando7 mm
Sicurezza
grado di protezione IP lato frontale secondo IEC 60529IP20
protezione contro i contatti accidentali lato frontale secondo IEC 60529sicuro a prova di dito per contatto verticale dal davanti
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.1 000 m
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-55 ... +80 °C
Compatibilità elettromagnetica
disturbi condotti
● di tipo burst secondo IEC 61000-4-42 kV / 5 kHz criterio di prestazione 2
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV criterio di prestazione 2
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV criterio di prestazione 2
● per radiazione ad alta frequenza secondo IEC 61000-4-6140 dBuV nel campo di frequenza 0,15 ... 80 MHz, criterio di prestazione 1
scarica elettrostatica secondo IEC 61000-4-24 kV per scarica a contatto / 8 kV per scarica in aria, criterio di prestazione 2
emissione di disturbi HF condotti secondo CISPR11Classe A per settore industriale
emissione di disturbi HF indotti dal campo secondo CISPR11Classe B per impiego in ambiente domestico, commerciale e industriale leggero
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test Certificatesother

Type Test Certificates/Test Report

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:17/03/2021
Data
06/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RF2900-0EA18
Descrizioneconvertitore tensione di comando AC/DC 24 V, per relè statico / contattore
Famiglia ProdottoPanoramica dati per l'ordinazione
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DA / 41C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,042 Kg
Dimensioni dell'imballo46,00 x 106,00 x 50,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209581050
UPC754554863184
Codice doganale85389099
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3726
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-92-01
eClass7.127-37-92-01
eClass827-37-92-01
eClass927-37-92-01
eClass9.127-37-92-01
ETIM5EC002498
ETIM6EC002498
ETIM7EC002498
ETIM8EC002498
UNSPSC1432-12-17-02

Dati ETIM

ETIM: EC000066 - Contatto per commutazione in C.A.

Valore Unità
tipo di collegamento circuito elettrico principale (EF006819) -
potenza di esercizio nominale NEMA (EF011960) -kW
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['20.5', '26.5']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['20.5', '26.5']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['18', '30']V
tipo di tensione per l’azionamento (EF008242) AC/DC
corrente d’esercizio nominale Ie per AC-1, 400 V (EF001393) -A
corrente d’esercizio nominale Ie per AC-3, 400 V (EF001392) -A
corrente d’esercizio nominale Ie per AC-4, 400 V (EF008495) -A
adatto per installazione in serie (EF001126) true
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti di apertura, contatti principali (EF001375) 0
numero di contatti di chiusura, contatti principali (EF001374) 0
potenza d’esercizio nominale per AC-4, 400 V (EF008496) -kW
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW
