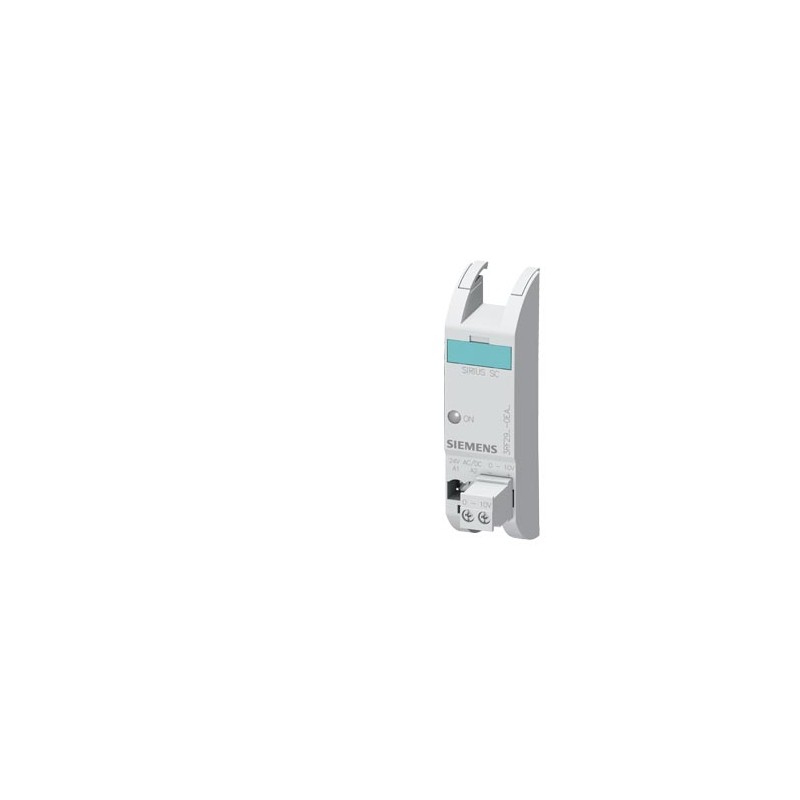

3RF2900-0EA18 SIEMENS convertidor Tensión de control 24V AC/DC para relé estático/contactor Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RF2900-0EA18 SIEMENS convertidor Tensión de control 24V AC/DC para relé estático/contactor

3RF2900-0EA18

SIEMENS

SIRIUS, Convertidor tensión de mando 24 V AC/DC para relé estático/contactor

SIRIUS Módulos de función de estado sólido 3RF2, Convertidor de tensión, mando 24V AC/DC para apartos de maniobra de estado sólido 3RF2.

Más detalles


CONTROL Y CONTACTORES > Contactores de Potencia

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $73.32
Precio unitario: $73.32
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Datos técnicos

convertidor tensión de mando 24 V AC/DC para relé estático/contactor
nombre comercial del productoSIRIUS
designación del productoconvertidor
Datos técnicos generales
función del productopara relés / contactores estáticos 3RF2
grado de contaminación3
resistencia a choques según IEC 60068-2-2715g / 11 ms
resistencia a vibraciones según IEC 60068-2-62g
designaciones de referencia según IEC 81346-2:2009T
Circuito de corriente principal
número de polos para circuito principal0
número de contactos NA para contactos principales0
número de contactos NC para contactos principales0
tipo de corrienteAC/DC
frecuencia de empleo valor asignado50 ... 60 Hz
tolerancia simétrica relativa de la frecuencia de empleo10 %
temperatura de reducción de potencia (derating)40 °C
Circuito de control/ Control por entrada
tipo de corrienteAC/DC
tensión de alimentación del circuito de mando con AC
● con 50 Hz valor asignado20,5 ... 26,5 V
● con 60 Hz valor asignado20,5 ... 26,5 V
tensión de alimentación del circuito de mando 1 con AC
● con 50 Hz valor asignado24 V
● con 60 Hz valor asignado24 V
tensión de alimentación del circuito de mando con DC valor asignado18 ... 30 V
tensión de alimentación del circuito de mando 1
● con DC valor asignado24 V
frecuencia de la tensión de alimentación para circuito auxiliar y circuito de mando valor asignado50 ... 60 Hz
tolerancia simétrica de la frecuencia de red5 Hz
corriente de control con AC valor asignado25 mA
corriente de control con DC valor asignado25 mA
Circuito de corriente secundario
número de contactos NC para contactos auxiliares0
número de contactos NA para contactos auxiliares0
número de contactos conmutados para contactos auxiliares0
Instalación/ fijación/ dimensiones
tipo de fijaciónenclavable
● montaje en serieSí
altura83,5 mm
anchura22,5 mm
profundidad38 mm
Conexiones/ Bornes
tipo de conexión eléctrica
● para circuito auxiliar y circuito de mandoconexión por tornillo
tipo de secciones de conductor conectables
● para contactos auxiliares y de control
— monofilar1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— alma flexible con preparación de los extremos de cable1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— alma flexible sin preparación de extremos de cable1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
● con cables AWG para contactos auxiliares y de control1x (AWG 20 ... 12)
par de apriete para contactos auxiliares y de control con bornes de tornillo0,5 ... 0,6 N·m
par de apriete [lbf·in] para contactos auxiliares y de control con bornes de tornillo4,5 ... 5,3 lbf·in
tipo de rosca del tornillo de conexión de los contactos auxiliares y de controlM3
longitud a pelar del cable para contactos auxiliares y de control7 mm
Seguridad
grado de protección IP frontal según IEC 60529IP20
protección contra contactos directos frontal según IEC 60529a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.1 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-55 ... +80 °C
Compatibilidad electromagnética
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV / 5 kHz criterio de comportamiento 2
● por surge conductor-tierra según IEC 61000-4-52 kV criterio de comportamiento 2
● por surge conductor-conductor según IEC 61000-4-51 kV criterio de comportamiento 2
● por campo radiante electromagnético según IEC 61000-4-6140 dBuV en el rango de frecuencias 0,15 ... 80 MHz, criterio de comportamiento 1
descarga electroestática según IEC 61000-4-24 kV descarga de contacto / 8 kV descarga de aire, criterio de comportamiento 2
perturbaciones conducidas de AF según CISPR11Clase A para áreas industriales
perturbaciones radiadas de AF según CISPR11Clase B para entornos domésticos, comerciales y empresariales
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test Certificatesother

Type Test Certificates/Test Report

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:17/3/2021
Fecha
6/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RF2900-0EA18
Descripción de productoconvertidor tensión de mando 24 V AC/DC para relé estático/contactor
Familia de productoSinopsis de datos de pedido
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local331 / 41C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega2 Día/Días
Peso neto (kg)0,042 Kg
Dimensión de empaquetado46,00 x 106,00 x 50,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209581050
UPC754554863184
Commodity code85389099
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3726
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/07/06
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-92-01
eClass7.127-37-92-01
eClass827-37-92-01
eClass927-37-92-01
eClass9.127-37-92-01
ETIM5EC002498
ETIM6EC002498
ETIM7EC002498
ETIM8EC002498
UNSPSC1432-12-17-02

Datos ETIM

ETIM: EC000066 - Contactor de potencia para conmutar la alimentación de CA

Valor Unidad
Tipo de conexión del circuito de corriente principal (EF006819) -
Potencia asignada de empleo NEMA (EF011960) -kW
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) ['20.5', '26.5']V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) ['20.5', '26.5']V
Tensión de alimentación de control nominal Us en CC (EF003980) ['18', '30']V
Tipo de tensión de accionamiento (EF008242) CA/CC
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) -A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) -A
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) -A
Adecuado para instalación en serie (EF001126) true
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 0
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) -kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) -kW
