3RF2120-2AA24
SIEMENS
1

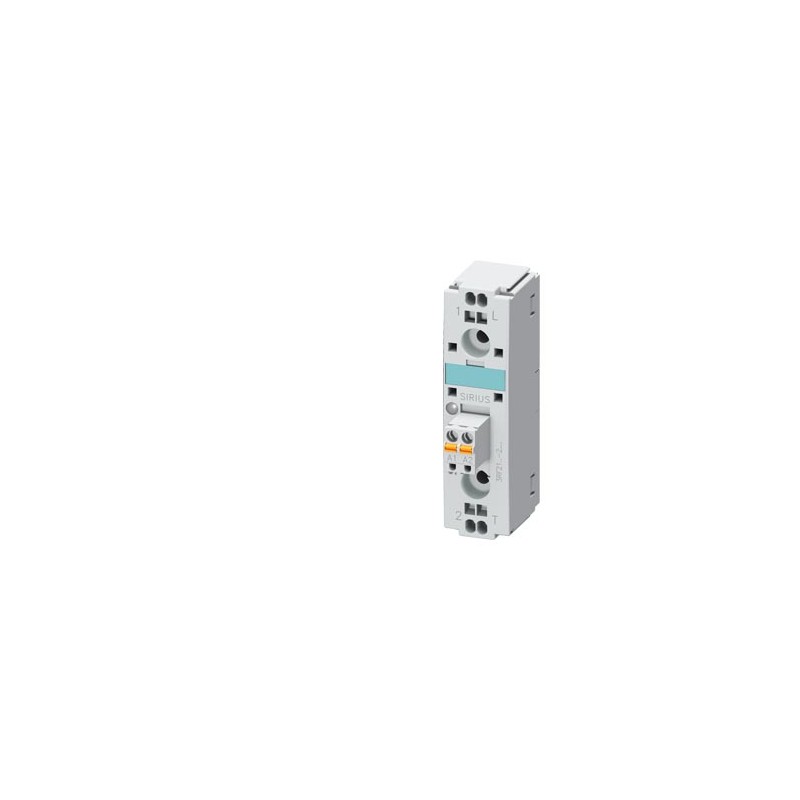

relè statico, monofase 3RF2 larghezza costruttiva 22,5 mm, 20 A 48 ... 460 V / AC 110 ... 230 V morsetti a molla
SIRIUS, relè a stato solido 3RF2, larghezza 22,5 mm Morsetti di connessione a molla 20A 230-460V / 110-230VAC. Prodotto su ordinazione senza possibilità di restituzione o annullamento.
apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
relè statico, monofase 3RF2 larghezza costruttiva 22,5 mm, 20 A 48 ... 460 V / AC 110 ... 230 V morsetti a molla | ||||||||||||||||||||||||||
marca del prodotto | SIRIUS | |||||||||||||||||||||||||
denominazione del prodotto | relè statico | |||||||||||||||||||||||||
esecuzione del prodotto | monofase | |||||||||||||||||||||||||
designazione del tipo di prodotto | 3RF21 | |||||||||||||||||||||||||
Dati tecnici generali | ||||||||||||||||||||||||||
funzione del prodotto | inserzione al passaggio per lo zero | |||||||||||||||||||||||||
potenza dissipata [V∙A] max. | 28,6 VA | |||||||||||||||||||||||||
potenza dissipata [W] con valore nominale di corrente senza il valore della corrente di carico tip. | 3,5 W | |||||||||||||||||||||||||
tensione di isolamento valore nominale | 600 V | |||||||||||||||||||||||||
tipo di tensione della tensione di alimentazione di comando | AC | |||||||||||||||||||||||||
tensione di tenuta a impulso del circuito principale valore nominale | 6 kV | |||||||||||||||||||||||||
resistenza agli urti secondo IEC 60068-2-27 | 15g / 11 ms | |||||||||||||||||||||||||
resistenza a vibrazioni secondo IEC 60068-2-6 | 2g | |||||||||||||||||||||||||
codice di riferimento secondo IEC 81346-2:2009 | Q | |||||||||||||||||||||||||
Direttiva RoHS (data) | 05/28/2009 | |||||||||||||||||||||||||
Circuito elettrico principale | ||||||||||||||||||||||||||
numero di poli per circuito principale | 1 | |||||||||||||||||||||||||
numero dei contatti nO per contatti principali | 1 | |||||||||||||||||||||||||
numero dei contatti nC per contatti principali | 0 | |||||||||||||||||||||||||
tensione di impiego con AC | ||||||||||||||||||||||||||
● a 50 Hz valore nominale | 48 ... 460 V | |||||||||||||||||||||||||
● a 60 Hz valore nominale | 48 ... 460 V | |||||||||||||||||||||||||
frequenza di impiego valore nominale | 50 ... 60 Hz | |||||||||||||||||||||||||
tolleranza simmetrica relativa della frequenza di impiego | 10 % | |||||||||||||||||||||||||
campo di lavoro riferito alla tensione di impiego con AC | ||||||||||||||||||||||||||
● a 50 Hz | 40 ... 506 V | |||||||||||||||||||||||||
● a 60 Hz | 40 ... 506 V | |||||||||||||||||||||||||
corrente di impiego | ||||||||||||||||||||||||||
● con AC-51 valore nominale | 20 A | |||||||||||||||||||||||||
● secondo UL 508 valore nominale | 20 A | |||||||||||||||||||||||||
caricabilità in corrente max. | 20 A | |||||||||||||||||||||||||
corrente di impiego min. | 100 mA | |||||||||||||||||||||||||
velocità di salita tensione sul tiristore per contatti principali max. ammissibile | 500 V/µs | |||||||||||||||||||||||||
tensione di interdizione sul tiristore per contatti principali max. ammissibile | 1 200 V | |||||||||||||||||||||||||
corrente di blocco del tiristore | 10 mA | |||||||||||||||||||||||||
temperatura di derating | 40 °C | |||||||||||||||||||||||||
resistenza di tenuta ad impulso di corrente valore nominale | 200 A | |||||||||||||||||||||||||
valore I2t max. | 200 A²·s | |||||||||||||||||||||||||
Circuito di comando/ Comando | ||||||||||||||||||||||||||
tipo di tensione della tensione di alimentazione di comando | AC | |||||||||||||||||||||||||
tensione di alimentazione di comando 1 con AC | ||||||||||||||||||||||||||
● a 50 Hz | 110 ... 230 V | |||||||||||||||||||||||||
● a 60 Hz | 110 ... 230 V | |||||||||||||||||||||||||
frequenza della tensione di alimentazione comando | ||||||||||||||||||||||||||
● 1 valore nominale | 50 Hz | |||||||||||||||||||||||||
● 2 valore nominale | 60 Hz | |||||||||||||||||||||||||
tensione di alimentazione di comando con AC | ||||||||||||||||||||||||||
● a 50 Hz valore finale per riconoscimento di segnale<0> | 40 V | |||||||||||||||||||||||||
● a 60 Hz valore finale per riconoscimento di segnale<0> | 40 V | |||||||||||||||||||||||||
tensione di alimentazione di comando | ||||||||||||||||||||||||||
● con AC valore iniziale per riconoscimento del segnale <1> | 90 V | |||||||||||||||||||||||||
tolleranza simmetrica della frequenza di rete | 5 Hz | |||||||||||||||||||||||||
corrente di comando con tensione di alimentazione di comando minima | ||||||||||||||||||||||||||
● con AC | 2 mA | |||||||||||||||||||||||||
corrente di comando con AC valore nominale | 15 mA | |||||||||||||||||||||||||
ritardo all'inserzione | 40 ms; max. una semionda in più | |||||||||||||||||||||||||
ritardo alla disinserzione | 40 ms; max. una semionda in più | |||||||||||||||||||||||||
Circuito elettrico ausiliario | ||||||||||||||||||||||||||
numero dei contatti nC per contatti ausiliari | 0 | |||||||||||||||||||||||||
numero dei contatti nO per contatti ausiliari | 0 | |||||||||||||||||||||||||
numero dei contatti CO per contatti ausiliari | 0 | |||||||||||||||||||||||||
Montaggio/ Fissaggio/ Dimensioni | ||||||||||||||||||||||||||
tipo di fissaggio | fissaggio a vite | |||||||||||||||||||||||||
● montaggio in fila | Si | |||||||||||||||||||||||||
coppia di serraggio delle viti di fissaggio max. | 1,5 N·m | |||||||||||||||||||||||||
coppia di serraggio [lbf·in] delle viti di fissaggio max. | 13 lbf·in | |||||||||||||||||||||||||
altezza | 85 mm | |||||||||||||||||||||||||
larghezza | 22,5 mm | |||||||||||||||||||||||||
profondità | 48 mm | |||||||||||||||||||||||||
Connessioni /Morsetti | ||||||||||||||||||||||||||
esecuzione del collegamento elettrico | ||||||||||||||||||||||||||
● per circuito principale | morsetti di linea a molla | |||||||||||||||||||||||||
● per circuito ausiliario e di comando | morsetti a molla | |||||||||||||||||||||||||
tipo di sezioni di conduttore collegabili | ||||||||||||||||||||||||||
● per contatti principali | ||||||||||||||||||||||||||
— filo rigido | 2x (0,5 ... 2,5 mm²) | |||||||||||||||||||||||||
— filo flessibile con lavorazione dell'estremità del conduttore | 2x (0,5 ... 1,5 mm²) | |||||||||||||||||||||||||
— filo flessibile senza lavorazione dell'estremità del conduttore | 2x (0,5 ... 2,5 mm²) | |||||||||||||||||||||||||
● con conduttori AWG per contatti principali | 2x (18 ... 14) | |||||||||||||||||||||||||
sezione di conduttore collegabile per contatti principali | ||||||||||||||||||||||||||
● filo rigido o multifilare | 0,5 ... 2,5 mm² | |||||||||||||||||||||||||
● filo flessibile con lavorazione dell'estremità del conduttore | 0,5 ... 1,5 mm² | |||||||||||||||||||||||||
● filo flessibile senza lavorazione dell'estremità del conduttore | 0,5 ... 2,5 mm² | |||||||||||||||||||||||||
tipo di sezioni di conduttore collegabili | ||||||||||||||||||||||||||
● per contatti ausiliari e di comando | ||||||||||||||||||||||||||
— filo rigido | 0,5 ... 1,5 mm² | |||||||||||||||||||||||||
— filo flessibile con lavorazione dell'estremità del conduttore | 0,5 ... 2,5 mm² | |||||||||||||||||||||||||
— filo flessibile senza lavorazione dell'estremità del conduttore | 0,5 ... 2,5 mm² | |||||||||||||||||||||||||
● con conduttori AWG per contatti ausiliari e di comando | 1x (AWG 20 ... 12) | |||||||||||||||||||||||||
numero AWG come sezione di conduttore collegabile codificata per contatti principali | 14 ... 10 | |||||||||||||||||||||||||
coppia di serraggio | ||||||||||||||||||||||||||
● per contatti principali con morsetti a vite | 2 ... 2,5 N·m | |||||||||||||||||||||||||
lunghezza di spelatura del cavo | ||||||||||||||||||||||||||
● per contatti principali | 10 mm | |||||||||||||||||||||||||
● per contatti ausiliari e di comando | 10 mm | |||||||||||||||||||||||||
Sicurezza | ||||||||||||||||||||||||||
grado di protezione IP lato frontale secondo IEC 60529 | IP20 | |||||||||||||||||||||||||
protezione contro i contatti accidentali lato frontale secondo IEC 60529 | sicuro a prova di dito per contatto verticale dal davanti | |||||||||||||||||||||||||
Condizioni ambientali | ||||||||||||||||||||||||||
altitudine di installazione per altitudine s.l.m. max. | 1 000 m | |||||||||||||||||||||||||
temperatura ambiente | ||||||||||||||||||||||||||
● durante l'esercizio | -25 ... +60 °C | |||||||||||||||||||||||||
● durante l'immagazzinaggio | -55 ... +80 °C | |||||||||||||||||||||||||
Compatibilità elettromagnetica | ||||||||||||||||||||||||||
disturbi condotti | ||||||||||||||||||||||||||
● di tipo burst secondo IEC 61000-4-4 | 2 kV / 5 kHz criterio di prestazione 2 | |||||||||||||||||||||||||
● conduttore-terra di tipo surge secondo IEC 61000-4-5 | 2 kV criterio di prestazione 2 | |||||||||||||||||||||||||
● conduttore-conduttore di tipo surge secondo IEC 61000-4-5 | 1 kV criterio di prestazione 2 | |||||||||||||||||||||||||
● per radiazione ad alta frequenza secondo IEC 61000-4-6 | 140 dBuV nel campo di frequenza 0,15 ... 80 MHz, criterio di prestazione 1 | |||||||||||||||||||||||||
disturbi indotti dal campo secondo IEC 61000-4-3 | 80 MHz ... 1 GHz 10 V/m, criterio di prestazione 1 | |||||||||||||||||||||||||
scarica elettrostatica secondo IEC 61000-4-2 | 4 kV per scarica a contatto / 8 kV per scarica in aria, criterio di prestazione 2 | |||||||||||||||||||||||||
emissione di disturbi HF condotti secondo CISPR11 | Classe A per settore industriale | |||||||||||||||||||||||||
emissione di disturbi HF indotti dal campo secondo CISPR11 | Classe B per impiego in ambiente domestico, commerciale e industriale leggero | |||||||||||||||||||||||||
Protezione da corto, esecuzione della cartuccia fusibile | ||||||||||||||||||||||||||
n. di articolo del produttore | ||||||||||||||||||||||||||
● del fusibile gS per protezione semiconduttori con forma costruttiva NH impiegabile | 3NE1813-0; Questi fusibili hanno una corrente nominale inferiore ai relè a semiconduttore | |||||||||||||||||||||||||
● del fusibile gR per protezione semiconduttori con forma costruttiva cilindrica impiegabile | 5SE1320 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva NH impiegabile | 3NE8015-1 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 10 x 38 mm impiegabile | 3NC1016; Questi fusibili hanno una corrente nominale inferiore ai relè a semiconduttore | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 14 x 51 mm impiegabile | 3NC1425 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 22 x 58 mm impiegabile | 3NC2220 | |||||||||||||||||||||||||
n. di articolo del produttore del fusibile gG | ||||||||||||||||||||||||||
● con forma costruttiva NH impiegabile | 3NA6801; Questi fusibili hanno una corrente nominale inferiore ai relè a semiconduttore | |||||||||||||||||||||||||
● con forma costruttiva cilindrica 14 x 51 mm impiegabile | 3NW6101-1; Questi fusibili hanno una corrente nominale inferiore ai relè a semiconduttore | |||||||||||||||||||||||||
n. di articolo del produttore | ||||||||||||||||||||||||||
● del fusibile NEOZED impiegabile | 5SE2306; Questi fusibili hanno una corrente nominale inferiore ai relè a semiconduttore | |||||||||||||||||||||||||
Certificati/ Approvazioni | ||||||||||||||||||||||||||
Download e manuali | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Ulteriori informazioni | ||||||||||||||||||||||||||
Information- and Downloadcenter (Cataloghi, Opuscoli,…) | ||||||||||||||||||||||||||
Industry Mall (sistema di ordinazione Online) | ||||||||||||||||||||||||||
Generatore CAx online | ||||||||||||||||||||||||||
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) | ||||||||||||||||||||||||||
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) | ||||||||||||||||||||||||||
Ultima modifica: | 12/01/2022 | |||||||||||||||||||||||||
Data 17/05/2022 | Con riserva di modifiche © Copyright Siemens 2022 |
Prodotto | |||||||||||||||||||||||||||||||||||||
Numero Articolo (MFN) | 3RF2120-2AA24 | ||||||||||||||||||||||||||||||||||||
Descrizione | relè statico, monofase 3RF2 larghezza costruttiva 22,5 mm, 20 A 48 ... 460 V / AC 110 ... 230 V morsetti a molla | ||||||||||||||||||||||||||||||||||||
Famiglia Prodotto | Relè statici e contattori statici SIRIUS 3RF2 | ||||||||||||||||||||||||||||||||||||
Product Lifecycle (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
Dettagli Prezzo | |||||||||||||||||||||||||||||||||||||
Codice sconto / Gruppo sconti Headquarter | 5DA / 41C | ||||||||||||||||||||||||||||||||||||
Metal Factor | None | ||||||||||||||||||||||||||||||||||||
Informazioni sulla consegna | |||||||||||||||||||||||||||||||||||||
Disposizioni di controllo Esportazioni | AL : N / ECCN : EAR99 | ||||||||||||||||||||||||||||||||||||
Tempo minimo di produzione | 40 Giorno / Giorni | ||||||||||||||||||||||||||||||||||||
Peso netto | 0,071 Kg | ||||||||||||||||||||||||||||||||||||
Dimensioni dell'imballo | 46,00 x 106,00 x 50,00 | ||||||||||||||||||||||||||||||||||||
Package size unit of measure | MM | ||||||||||||||||||||||||||||||||||||
Unità Quantità | 1 Pezzo | ||||||||||||||||||||||||||||||||||||
Quantità imballo | 1 | ||||||||||||||||||||||||||||||||||||
Informazioni aggiuntive sul prodotto | |||||||||||||||||||||||||||||||||||||
EAN | 4011209574083 | ||||||||||||||||||||||||||||||||||||
UPC | 754554860695 | ||||||||||||||||||||||||||||||||||||
Codice doganale | 85364900 | ||||||||||||||||||||||||||||||||||||
LKZ_FDB/ CatalogID | CC-IC10 | ||||||||||||||||||||||||||||||||||||
Gruppo prodotti | 3725 | ||||||||||||||||||||||||||||||||||||
Group Code | R711 | ||||||||||||||||||||||||||||||||||||
Paese d'origine | Germania | ||||||||||||||||||||||||||||||||||||
Conforme alla direttiva RoHS. | Conforme a RoHS da: 28.05.09 | ||||||||||||||||||||||||||||||||||||
Product class | C: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti. | ||||||||||||||||||||||||||||||||||||
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | ||||||||||||||||||||||||||||||||||||
REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
Classificazioni | |||||||||||||||||||||||||||||||||||||
|
Valore | Unità | |
---|---|---|
potenza di esercizio nominale NEMA (EF011960) | - | kW |
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) | ['110', '230'] | V |
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) | ['110', '230'] | V |
tensione di alimentazione pilota nominale Us per DC (EF003980) | ['-', '-'] | V |
tipo di tensione per l’azionamento (EF008242) | AC | |
corrente d’esercizio nominale Ie per AC-1, 400 V (EF001393) | 20 | A |
corrente d’esercizio nominale Ie per AC-3, 400 V (EF001392) | - | A |
corrente d’esercizio nominale Ie per AC-4, 400 V (EF008495) | - | A |
adatto per installazione in serie (EF001126) | true | |
numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 | |
numero di contatti ausiliari, contatti di riposo (EF001377) | 0 | |
tipo di collegamento circuito elettrico principale (EF006819) | raccordo a molla | |
numero di contatti di apertura, contatti principali (EF001375) | 0 | |
numero di contatti di chiusura, contatti principali (EF001374) | 1 | |
potenza d’esercizio nominale per AC-4, 400 V (EF008496) | - | kW |
potenza d’esercizio nominale per AC-3, 400 V (EF001364) | - | kW |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOG SIEMENS SIRIUS INDUSTRIAL CONTROLS EN.pdf | 279 Mbytes | |
3RF2120-2AA24 3RF2120-2AA24 IT_3RF2120-2AA24.pdf | 209 Kbytes |
Nessun commento per il momento.
Valutazione: | |
Nome: | |
Email: | |
Titolo: | |
Testo: | |
Mi consiglia questo prodotto da acquistare? | |
Inserisci recensione |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
