3RF2120-2AA24 SIEMENS Relais à semiconducteur, monophasé 3RF2 Largeur 22,5 mm, 20 A 48-460 V / 110-230 V CA .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RF2120-2AA24 SIEMENS Relais à semiconducteur, monophasé 3RF2 Largeur 22,5 mm, 20 A 48-460 V / 110-230 V CA ..

3RF2120-2AA24

SIEMENS

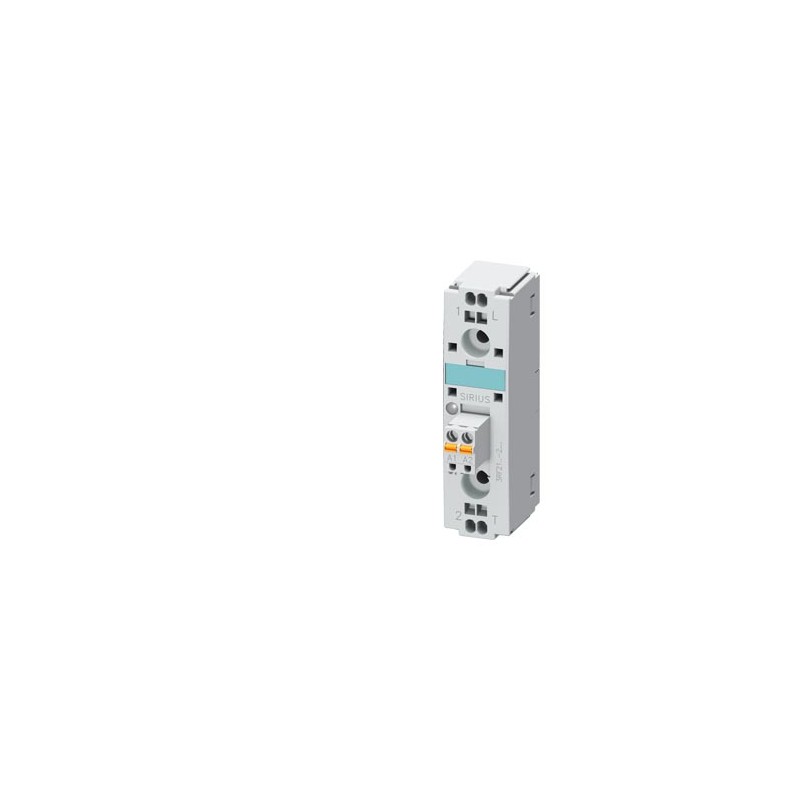

Relais à semiconducteur, monophasé 3RF2 Largeur 22,5 mm, 20 A 48-460 V / 110-230 V CA Borne à ressort

SIRIUS, relais à semi-conducteurs 3RF2, largeur 22.5mm 20A 230-460V / 110-230VAC bornes de connexion à ressort. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif

CONTRÔLE ET CONTACTEURS > Contacteurs pour la commande de moteurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $69.54
Prix unitaire: $69.54

Quantité Prix
1+$69.54
2+$61.60
3+$56.72
4+$53.96
5+$53.31
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Données techniques

Relais à semiconducteur, monophasé 3RF2 Largeur 22,5 mm, 20 A 48-460 V / 110-230 V CA Borne à ressort
nom de marque produitSIRIUS
désignation du produitrelais statique
version du produitmonophasé
désignation type de produit3RF21
Caractéristiques techniques générales
fonction produitcommutation au zéro de tension
puissance dissipée [V∙A] max.28,6 VA
puissance dissipée [W] pour la valeur assignée du courant sans la part de courant de charge typique3,5 W
tension d'isolement valeur assignée600 V
type de tension de la tension d'alimentation de commandeAC
tension de tenue aux chocs du circuit principal valeur assignée6 kV
tenue aux chocs selon IEC 60068-2-2715g / 11 ms
tenue aux vibrations selon IEC 60068-2-62g
désignation du matériel selon IEC 81346-2:2009Q
Directive RoHS (date)05/28/2009
Circuit principal
nombre de pôles pour circuit principal1
nombre de contacts NO pour contacts principaux1
nombre de contacts NF pour contacts principaux0
tension d'emploi pour AC
● pour 50 Hz valeur assignée48 ... 460 V
● pour 60 Hz valeur assignée48 ... 460 V
fréquence de service valeur assignée50 ... 60 Hz
tolérance symétrique relative de la fréquence d'emploi10 %
plage de travail rapportée à la tension d'emploi pour AC
● pour 50 Hz40 ... 506 V
● pour 60 Hz40 ... 506 V
courant d'emploi
● pour AC-51 valeur assignée20 A
● selon UL 508 valeur assignée20 A
courant permanent admissible max.20 A
courant d'emploi min.100 mA
pente de la tension sur le thyristor pour contacts principaux max. admissible500 V/µs
tension de blocage sur le thyristor pour contacts principaux max. admissible1 200 V
courant de blocage du thyristor10 mA
température de déclassement40 °C
tenue aux courants de choc valeur assignée200 A
valeur I2t max.200 A²·s
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeAC
tension d'alimentation de commande 1 pour AC
● pour 50 Hz110 ... 230 V
● pour 60 Hz110 ... 230 V
fréquence de la tension d'alimentation de commande
● 1 valeur assignée50 Hz
● 2 valeur assignée60 Hz
tension d'alimentation de commande pour AC
● pour 50 Hz valeur finale de reconnaissance du signal <0>40 V
● pour 60 Hz valeur finale de reconnaissance du signal <0>40 V
tension d'alimentation de commande
● pour AC valeur initiale pour détection de signal <1>90 V
tolérance de symétrie de la fréquence réseau5 Hz
courant de commande pour tension min. d'alimentation de commande
● pour AC2 mA
courant de commande pour AC valeur assignée15 mA
retard à la fermeture40 ms; max. supplémentaire une demi-onde
retard à l'ouverture40 ms; max. supplémentaire une demi-onde
Circuit auxiliaire
nombre de contacts NF pour contacts auxiliaires0
nombre de contacts NO pour contacts auxiliaires0
nombre d'inverseurs pour contacts auxiliaires0
Montage/ fixation/ dimensions
type de fixationfixation par vis
● montage en sérieOui
couple de serrage des vis de fixation max.1,5 N·m
couple de serrage [lbf·in] des vis de fixation max.13 lbf·in
hauteur85 mm
largeur22,5 mm
profondeur48 mm
Raccordements/ Bornes
version du raccordement électrique
● pour circuit principalraccordement par borne à ressort
● pour circuits auxiliaire et de commanderaccordement par borne à ressort
type de sections de câble raccordables
● pour contacts principaux
— âme massive2x (0,5 ... 2,5 mm²)
— âme souple avec embouts2x (0,5 ... 1,5 mm²)
— âme souple sans traitement de l'embout2x (0,5 ... 2,5 mm²)
● pour câbles AWG pour contacts principaux2x (18 ... 14)
section de câble raccordable pour contacts principaux
● âme massive ou multibrin0,5 ... 2,5 mm²
● âme souple avec embouts0,5 ... 1,5 mm²
● âme souple sans traitement de l'embout0,5 ... 2,5 mm²
type de sections de câble raccordables
● pour contacts auxiliaires et de commande
— âme massive0,5 ... 1,5 mm²
— âme souple avec embouts0,5 ... 2,5 mm²
— âme souple sans traitement de l'embout0,5 ... 2,5 mm²
● pour câbles AWG pour contacts auxiliaires et de commande1x (AWG 20 ... 12)
numéro AWG comme section codée de câble raccordable pour contacts principaux14 ... 10
couple de serrage
● pour contacts principaux pour bornes à vis2 ... 2,5 N·m
longueur de dénudage du câble
● pour contacts principaux10 mm
● pour contacts auxiliaires et de commande10 mm
Sécurité
degré de protection IP face avant selon IEC 60529IP20
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts en cas de contact vertical par l'avant
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.1 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-55 ... +80 °C
Compatibilité électromagnétique
perturbation par conduction
● par salves selon IEC 61000-4-42 kV / 5 kHz critère de comportement 2
● surge conducteur-terre selon IEC 61000-4-52 kV critère de comportement 2
● surge conducteur-conducteur selon IEC 61000-4-51 kV critère de comportement 2
● champs rayonnés haute fréquence selon IEC 61000-4-6140 dBuV dans la plage de fréquences de 0,15 ... 80 MHz, critère de comportement 1
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-380 MHz ... 1 GHz 10 V/m, critère de comportement 1
décharge électrostatique selon IEC 61000-4-2Décharge au contact 4 kV / décharge dans l'air 8 kV, critère de comportement 2
émission de perturbations HF conduites selon CISPR11Classe A pour locaux industriels
émission de perturbations HF rayonnées selon CISPR11Classe B pour locaux résidentiels et tertiaires
Protection contre les courts, version de la cartouche-fusible
numéro d'article du fabricant
● du fusible gS pour la protection des semiconducteurs pour forme NH utilisable3NE1813-0; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur
● du fusible gR pour la protection des semiconducteurs pour forme cylindrique utilisable5SE1320
● du fusible aR pour la protection des semiconducteurs pour forme NH utilisable3NE8015-1
● du fusible aR pour la protection des semiconducteurs pour forme cylindrique 10 x 38 mm utilisable3NC1016; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur
● du fusible aR pour la protection des semiconducteurs pour forme cylindrique 14 x 51 mm utilisable3NC1425
● du fusible aR pour la protection des semiconducteurs pour forme cylindrique 22 x 58 mm utilisable3NC2220
numéro d'article du fabricant du fusible gG
● pour forme NH utilisable3NA6801; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur
● pour forme cylindrique 14 x 51 mm utilisable3NW6101-1; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur
numéro d'article du fabricant
● du fusible NEOZED utilisable5SE2306; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur
