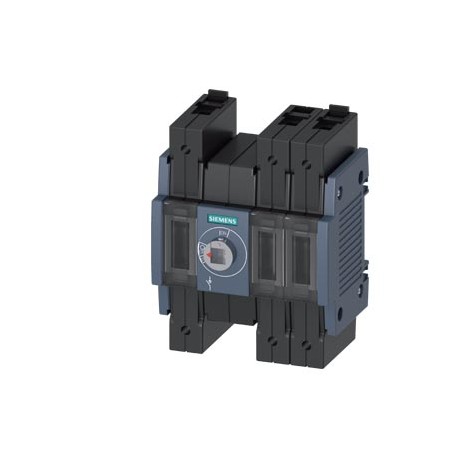

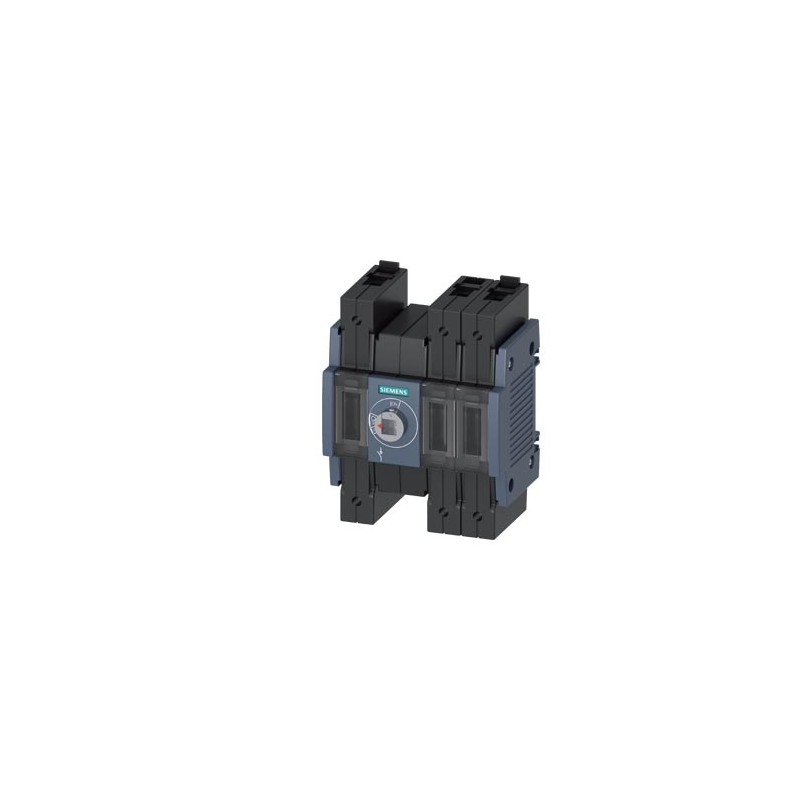

sezionatore sottocarico 16A, grand. costr. 1, a 3 poli comando frontale al centro apparecchio di base senza maniglia morsetto serracavo |
Versione |
marca del prodotto | SENTRON |
denominazione del prodotto | Sezionatori sottocarico 3KD |
esecuzione del prodotto | Interruttore |
Esecuzione della visualizzazione / per indicazione della posizione di commutazione Comando rotativo bloccoporta | ON-OFF |
dell'elemento di comando | senza maniglia |
esecuzione del comando di commutazione | Comando frontale |
Esecuzione del comando di commutazione / Comando motorizzato | No |
Dati tecnici generali |
numero di poli | 3 |
Tecnica costruttiva dell'apparecchio | incasso fisso |
Grandezza costruttiva del sezionatore sottocarico | 1 |
Durata di vita elettrica (cicli di manovra) | |
● con AC-23 A / con 690 V | 6 000 |
● con DC-23 A / con 440 V | 1 500 |
| |
● Valore I2t / con interruttore chiuso / per combinazione interruttore + fusibile / con 500 V / max. | 34 100 A²·s |
● Valore I2t / con interruttore chiuso / per combinazione interruttore + fusibile / con 400 V / max. | 34 100 A²·s |
● Valore I2t / con interruttore chiuso / con 415 V / con combinazione interruttore + interruttore automatico scatolato / max. | 187 000 A²·s |
● Valore I2t / con interruttore chiuso / con 690 V / con combinazione interruttore + fusibile gG / max. | 41 190 A²·s |
● Valore I2t / con interruttore chiuso / con 1000 V / con combinazione interruttore + fusibile gG/aM SITOR / max. | 2 331 A²·s |
● Valore I2t / del fusibile / con 500 V / max. ammissibile | 26 505 A²·s |
● Valore I2t / del fusibile gG / con 690 V / max. ammissibile | 24 005 A²·s |
● Valore I2t / del fusibile SITOR gG/aM / con 1000 V / max. ammissibile | 6 000 A²·s |
● Valore I2t / dell'interruttore automatico scatolato / con 415 V / max. ammissibile | 480 000 A²·s |
Durata di vita meccanica (cicli di manovra) / tip. | 15 000 |
Posizione / del comando di commutazione | dopo il primo polo |
Sovratensione percentuale / riferita alla tensione di impiego / con AC / con 400, 500, 690 V / a 50/60 Hz | 10 % |
categoria di sovratensione | III |
grado di inquinamento | 3 |
Tensione |
Tensione di impiego / con vie di corrente in serie | |
● con grado di inquinamento 2 / con DC / valore nominale | 440 V / 3 |
● con grado di inquinamento 3 / con DC / valore nominale | 440 V / 3 |
Tensione di isolamento | |
● valore nominale | 1 000 V |
Tensione di tenuta a impulso / valore nominale | 8 kV |
Tensione di alimentazione |
Corrente di impiego / con AC / valore nominale | 16 A |
Tensione di impiego | |
● con AC / a 50/60 Hz / valore nominale | 1 000 V |
Classe di protezione |
grado di protezione IP | IP20 |
| |
● Grado di protezione IP / con interruttore chiuso / con diaframma o copertura per capocorda | IP20 |
● grado di protezione IP / lato frontale | IP20 |
Dissipazione |
Potenza dissipata [W] | |
● con corrente nominale termica convenzionale / per ogni polo | 0,1 W |
● con corrente nominale termica convenzionale / ogni apparecchio | 0,3 W |
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo | 0,1 W |
Elettricità |
| |
● Corrente di impiego / con AC-23 A / con 690 V / valore nominale | 16 A |
● Corrente di impiego / con AC-23 A / con 500 V / valore nominale | 16 A |
● Corrente di impiego / con AC-23 A / con 400 V / valore nominale | 16 A |
● Corrente di impiego / con AC-22 A / con 690 V / valore nominale | 16 A |
● Corrente di impiego / con AC-22 A / con 500 V / valore nominale | 16 A |
● Corrente di impiego / con AC-22 A / con 400 V / valore nominale | 16 A |
● Corrente di impiego / con AC-20 A / con 1000 V / max. | 16 A |
● Corrente di impiego / con AC-21 A / con 400 V / valore nominale | 16 A |
● Corrente di impiego / con AC-21 A / con 500 V / valore nominale | 16 A |
● Corrente di impiego / con AC-21 A / con 690 V / valore nominale | 16 A |
● Corrente di impiego / con AC-23 A / con 500 V / a 50/60 Hz / valore nominale / max. | 16 A |
● Corrente di impiego / con AC-22 A / con 500 V / a 50/60 Hz / valore nominale / max. | 16 A |
● Corrente di impiego / con AC-22 A / con 400 V / a 50/60 Hz / valore nominale / max. | 16 A |
● Corrente di impiego / con AC-22 A / con 690 V / a 50/60 Hz / valore nominale / max. | 16 A |
● Corrente di impiego / con AC-23 A / con 400 V / a 50/60 Hz / valore nominale / max. | 16 A |
● Corrente di impiego / con AC-23 A / con 690 V / a 50/60 Hz / valore nominale / max. | 16 A |
● Corrente di impiego / con DC-20 A / con 1000 V / max. | 16 A / 1 |
● Corrente di impiego / con DC-23 A / con 440 V / valore nominale / Nota | 16 A / 3 |
● Corrente di impiego / con DC-23 A / con 220 V / valore nominale / Nota | 16 A / 2 |
● Corrente di impiego / per DC 22 A / con 440 V / valore nominale / Nota | 16 A / 3 |
● Corrente di impiego / per DC 22 A / con 220 V / valore nominale / Nota | 16 A / 2 |
● Corrente di impiego / con DC-21 A / con 440 V / valore nominale / Nota | 16 A / 3 |
● Corrente di impiego / con DC-21 A / con 220 V / valore nominale | 16 A / 2 |
Corrente permanente | |
● valore nominale | 16 A |
● a 40 °C / valore nominale | 16 A |
● a 45 °C / valore nominale | 16 A |
● a 50 °C / valore nominale | 16 A |
● a 55 °C / valore nominale | 16 A |
● a 60 °C / valore nominale | 16 A |
● a 65 °C / valore nominale | 16 A |
● a 70 °C / valore nominale | 16 A |
Corrente permanente / del fusibile a monte / con 500 V e 690 V / valore nominale | 100 A |
Corrente permanente / del fusibile a monte / con 1000 V / valore nominale | 100 A |
Corrente permanente / dell'interruttore automatico scatolato a monte / con 415 V / valore nominale | 100 A |
Corrente di impiego / con DC / valore nominale | 16 A |
Corrente di interruzione limitata / del fusibile / con 500 V / max. ammissibile | 12 500 A |
Corrente di interruzione limitata / del fusibile gG / con 690 V / max. ammissibile | 14 700 A |
Corrente di interruzione limitata / del fusibile SITOR gG/aM / con 1000 V / max. ammissibile | 4 700 A |
Corrente di interruzione limitata / dell'interruttore automatico scatolato / con 415 V / max. ammissibile | 20 000 A |
Corrente di interruzione limitata / con interruttore chiuso | |
● con 690 V / con combinazione interruttore + fusibile gG / max. ammissibile | 11 500 A |
● con 415 V / con combinazione interruttore + interruttore automatico scatolato / max. ammissibile | 12 400 A |
● con 1000 V / con combinazione interruttore + fusibile gG/aM SITOR / max. ammissibile | 5 057 A |
● per combinazione interruttore + fusibile / con 400 V / max. ammissibile | 13 100 A |
● per combinazione interruttore + fusibile / con 500 V / max. ammissibile | 13 100 A |
Circuito principale |
Potenza di impiego | |
● con AC-23 A / con 400 V / a 50/60 Hz / valore nominale | 7,5 kW |
● con AC-23 A / con 500 V / valore nominale | 7,5 kW |
● con AC-23 A / con 690 V / a 50/60 Hz / valore nominale | 11 kW |
Corrente di impiego / valore nominale | 16 A |
Circuito ausiliario |
Numero dei contatti NC collegati / per contatti ausiliari | 0 |
Numero dei contatti NO collegati / per contatti ausiliari | 0 |
Numero dei contatti CO collegati / per contatti ausiliari | 0 |
numero dei contatti CO / per contatti ausiliari | 4 |
| |
● numero dei contatti nC / per contatti ausiliari | 0 |
numero dei contatti nO / per contatti ausiliari | 0 |
Opportunità |
Idoneità all'impiego | |
● Interruttore principale | Sì |
● sezionatore sottocarico | Sì |
● Interruttore di OFF DI EMERGENZA | Sì |
● Interruttore di sicurezza | Sì |
● interruttore per manutenzione/riparazione | Sì |
Dettagli |
dotazione del prodotto / interblocco | No |
Parte integrante del prodotto | |
● Contatto di segnalazione sgancio | No |
● Bobina a lancio di corrente | No |
● Bobina di minima tensione | No |
● Bobina di minima tensione con contatto anticipato | No |
Ampliamento del prodotto / Blocchetto di contatti ausiliari | Sì |
Ampliamento del prodotto / opzionale | |
● Comando motorizzato | No |
● Bobina a lancio di corrente | No |
Cortocircuito |
Corrente di breve durata ammissibile (Icw) / con AC 1000 V/DC 440 V / limitato a 1 s / valore nominale | 3 kA |
Potere di chiusura in cortocircuito (Icm) | |
● per sezionatori sottocarico / con AC 1000 V / senza cartuccia fusibile / valore nominale / min. | 7 kA |
● per sezionatori sottocarico / con DC 440 V / senza cartuccia fusibile / valore nominale / min. | 7 kA |
● per sezionatori sottocarico / senza cartuccia fusibile / valore nominale / min. | 7 kA |
Corrente di cortocircuito condizionata / con protezione lato rete | |
● con 415 V / mediante interruttore automatico scatolato / valore nominale | 36 kA |
● con 500 V / mediante fusibile gG / valore nominale | 100 kA |
● con 690 V / mediante fusibile gG / valore nominale | 100 kA |
Connessioni |
Tipo di sezioni di conduttore collegabili | |
● con sbarra di corrente flessibile | 2 x (0,8 x 9 mm²) |
Tipo di sezioni di conduttore collegabili | |
● per sbarra di corrente in Cu | 1 x (2 x 9 mm²) |
Tipo di sezioni di conduttore collegabili / per conduttore in Cu | |
● filo rigido | 1 x (1 ... 16 mm²) |
● filo flessibile / con lavorazione dell'estremità del conduttore | 1 x (1 ... 35 mm²) |
● multifilare | 1 x (6 ... 35 mm²) |
Esecuzione del collegamento elettrico | |
● per circuito principale | morsetti serracavo |
Progettazione meccanica |
altezza | 119 mm |
larghezza | 94 mm |
profondità | 68 mm |
tipo di fissaggio | Fissaggio a vite e su guida DIN da 35 mm |
| |
● Tipo di fissaggio / Montaggio frontale con fissaggio a 4 fori | No |
● Tipo di fissaggio / Montaggio frontale con fissaggio centrale | No |
● tipo di fissaggio / montaggio su sbarre | Sì |
posizione di montaggio | a piacere |
peso netto | 783 g |
Condizioni ambientali |
temperatura ambiente / durante l'esercizio | |
● min. | -25 °C |
● max. | 70 °C |
temperatura ambiente / durante l'immagazzinaggio | |
● min. | -50 °C |
● max. | 80 °C |
Certificati |
codice di riferimento | |
● secondo EN 61346-2 | Q |
● secondo IEC 81346-2:2009 | Q |
|
Ulteriori informazioni |
Information- and Downloadcenter (Cataloghi, Opuscoli,…) |
Industry Mall (sistema di ordinazione Online) |
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) |
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …) |
CAx-Online-Generator |
Tender specifications |
|
|
|
|
|
| |
