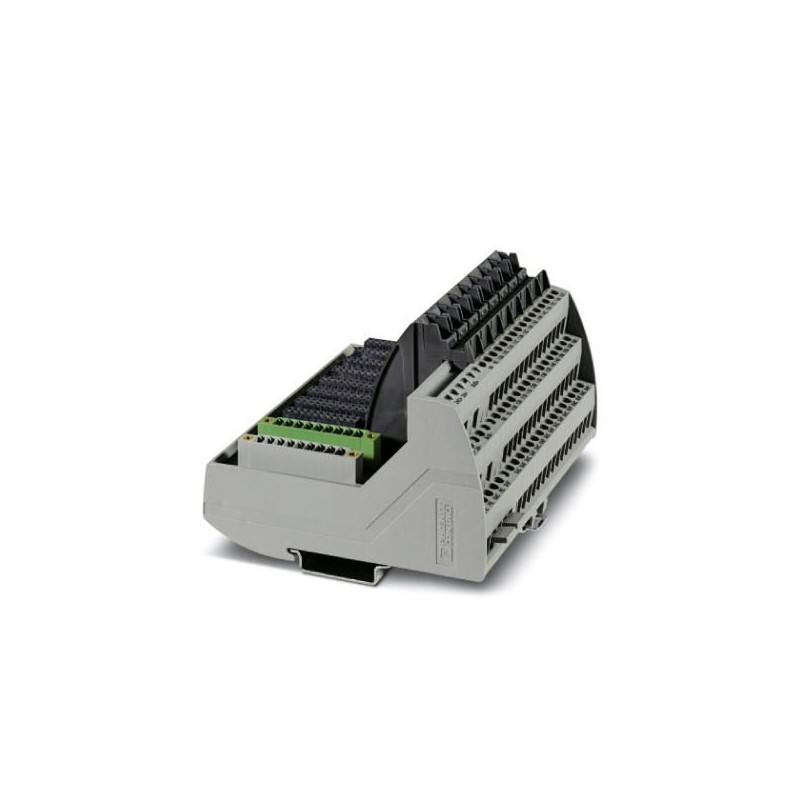

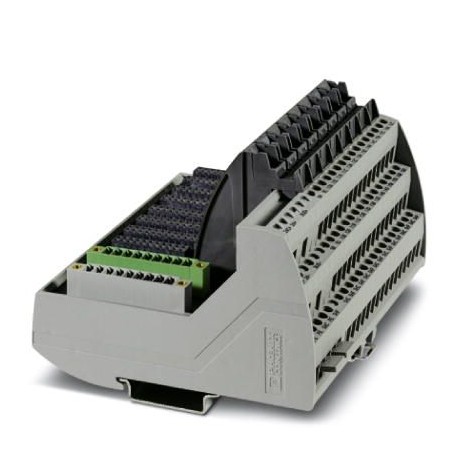

VIP/S/MC/BASE 9-16/L/EX 2906630 PHOENIX CONTACT Modulo base
VIP/S/MC/BASE 9-16/L/EX
2906630
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo base
Elemento base I/O VIP a 8 canali di smistamento per uso universale. Tutti i collegamenti sono dotati di tecnologia di collegamento a vite. Con il connettore COMBICON, compatibile con la serie Honeywell C300 RISO. Etichettatura per i canali 9-16.
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2906630 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK8111 - |
| Pagina catalogo | Pagina 553 (C_5_2017) |
| GTIN | 4055626184623 |
| Peso per pezzo (confezione esclusa) | 414,600 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | US (Stati Uniti) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 75 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 75 °C |
Generalità
| Tensione d'esercizio massima Umax | 30 V DC (Morsetti P2 e morsetti di campo) |
|---|---|
| Tensione d'esercizio massima | 30 V DC (Morsetti P2 e morsetti di campo) |
| 230 V AC (Morsetti P2 e morsetti di campo) | |
| 30 V DC (Morsetti P1) | |
| 30 V (Connettori X30 e X31) | |
| Corrente max. ammessa (per segnale) | 3 A (Segnale di campo) |
| 1 A (Contatti di comando) | |
| Max. corrente consentita | 15 A () |
| Max. corrente cumulativa consentita | 15 A (per ciascun modulo) |
| Segnalazione stato | No |
| Posizione d'installazione | possibile su guide di supporto da 35 mm a norma EN 60715 |
| Grado di protezione | IP20 |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Attacco a norma | IEC / EN |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Dati di connessione connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Morsetto a vite estraibile |
| Numero collegamenti | 2 |
| N. poli | 9 |
Dati tecnici di sicurezza
| Tensione d’ingresso Ui | 30 V (per canale) |
|---|---|
| Corrente d'ingresso Ii | 1 A (per canale) |
| Induttanza Li | 0 mH |
| Capacità Ci | 0 µF |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| FM | Class I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Conformità | ANSI/ISA 60079-0; 60079-11; 60079-15 |
| ANSI/IEC 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250313eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| numero di poli (EF001391) | 9 |
| corrente nominale (EF000227) | 15 A |
| profondità (EF000049) | 72.2 mm |
| larghezza (EF000008) | 118.1 mm |
| altezza (EF000040) | 102.7 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
