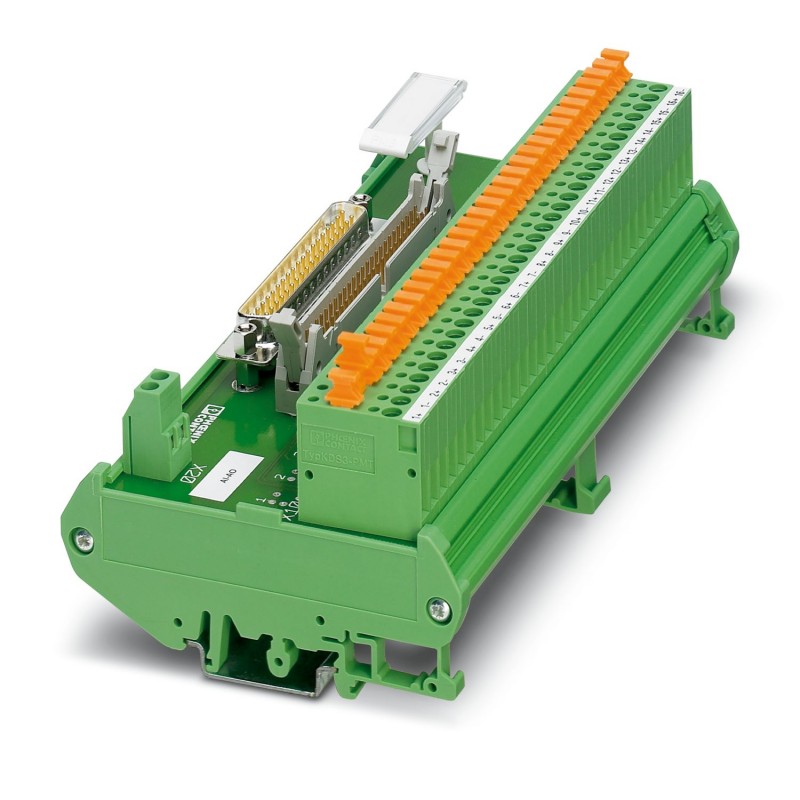

UM- D37SUB/M/HC3/AIO/MT 2900067 PHOENIX CONTACT Modulo d’interfaccia
UM-D37SUB/M/HC3/AIO/MT
2900067
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo d’interfaccia
Modulo a 16 canali per schede Honeywell C300. Il modulo viene attivato sul lato di controllo tramite D-SUB a 37 poli o FLK a 50 poli. Sul lato di uscita è disponibile un collegamento a vite (1+, 1-,... 16+,16-) con interruzione della lama. Larghezza del modulo: 170 mm
Modulo a 16 canali per moduli Honeywell C300. Il modulo viene gestito sul lato controllore mediante D-SUB da 37 poli oppure FLK da 50 poli. Sul lato campo è disponibile una connessione a vite (1+, 1-,...16+,16-) con sezionatore a coltello. Larghezza modulo: 170 mm
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo di interfaccia |
| Numero di canali | 16 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Caratteristiche di isolamento: Distanze in aria e linee di fuga | |
| isolamento | Isolamento funzionale |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Tensione di esercizio (DC) | ≤ 50 V DC |
| Corrente (per derivazione) | ≤ 0,1 A |
| Distanze in aria e linee di fuga | |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,5 kV (1,2 / 50 μs) |
| Controllore supportato HONEYWELL Experion PKS C300/C-Series | |
| Scheda I/O adatta | TDIL01 (non-redundant) |
| TDIL11 (redundant) | |
| TDOB01 (non-redundant) | |
| TDOB11 (redundant) | |
| TAIX01 (non-redundant) | |
| TAIX11 (redundant) | |
| TAOX01 (non-redundant) | |
| TAOX11 (redundant) | |
| Collegamento 1 (livello di controllo) | |
| Attacco a norma | IEC 60807-2 |
| Collegamento | Connettore maschio D-SUB |
| Filettatura | UNC 4-40 |
| Numero collegamenti | 1 |
| Numero di poli | 37 |
| Cicli di manovra | > 500 |
| Passo | 2,77 mm |
| Collegamento 2 (livello di controllo) | |
| Attacco a norma | IEC 60603-13 |
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| Numero di poli | 50 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Collegamento 3 (livello di campo) | |
| Collegamento | Attacco a vite con coltello sezionatore |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Numero di poli | 32 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttori rigidi (2 conduttori della stessa sezione) | 0,2 mm² ... 1 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 1,5 mm² (Capocorda montato senza collare di isolamento) | |
| 0,25 mm² ... 1,5 mm² (Capocorda con collare in plastica) | |
| Sezione conduttori flessibili (2 conduttori della stessa sezione) | 0,2 mm² ... 1 mm² |
| 0,25 mm² ... 0,75 mm² (Capocorda montato senza collare di isolamento) | |
| 0,5 mm² ... 1 mm² (Capocorda montato TWIN con collare di isolamento) | |
| Sezione conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Passo | 5,08 mm |
| Collegamento 4 (alimentazione) | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Numero collegamenti | 1 |
| Numero di poli | 2 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttori rigidi (2 conduttori della stessa sezione) | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 2,5 mm² (Capocorda montato senza collare di isolamento) | |
| 0,25 mm² ... 2,5 mm² (Capocorda con collare in plastica) | |
| Sezione conduttori flessibili (2 conduttori della stessa sezione) | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,75 mm² (Capocorda montato senza collare di isolamento) | |
| 0,5 mm² ... 1,5 mm² (Capocorda montato TWIN con collare di isolamento) | |
| Sezione conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Passo | 5 mm |
| Indicazione di stato disponibile | No |
| Dimensioni articolo | |
| Larghezza | 168,3 mm |
| Altezza | 89,6 mm |
| Profondità | 65,6 mm |
| Colore | verde (RAL 6021) |
| Materiale isolante custodia | PVC |
| Condizioni ambientali | |
| Grado di protezione (Modulo) | IP00 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Posizione elevata | ≤ 2000 m |
| Distanze in aria e linee di fuga | |
| Norme/Disposizioni | EN IEC 60664-1 |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | a scelta |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| tipo di collegamento elettrico, lato comando (EF008549) | D-Sub |
| numero di poli (EF001391) | 32 |
| tensione nominale (EF000228) | 50 V |
| corrente nominale (EF000227) | 0.1 A |
| profondità (EF000049) | 65.6 mm |
| larghezza (EF000008) | 168.3 mm |
| altezza (EF000040) | 89.6 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
