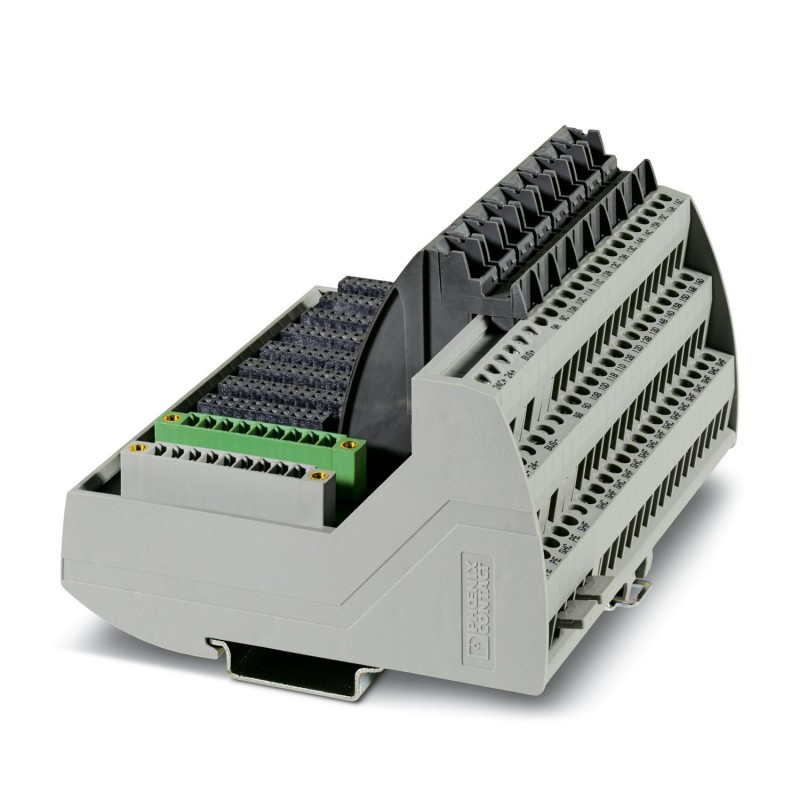

VIP/S/MC/BASE 9-16/L/C/EX 2907187 PHOENIX CONTACT Modulo base
VIP/S/MC/BASE 9-16/L/C/EX
2907187
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo base
Elemento base I/O VIP a 8 canali di smistamento per uso universale. Tutti i collegamenti sono dotati di tecnologia di collegamento a vite. Con il connettore COMBICON, compatibile con la serie Honeywell C300 RISO. Etichettatura per i canali 9-16 e verniciatura.
Elemento base VIP I/O-Marshalling a 8 canali per impiego universale. Tutti i collegamenti come tecnologia di connessione a vite. Compatibile con il connettore COMBICON della serie Honeywell C300- e RUSIO. Siglatura per i canali da 9 a 16 e verniciatura.
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Portamoduli |
| Famiglia di prodotti | VIP I/O-Marshalling |
| Numero di canali | 8 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 11 |
| Tensione d'esercizio massima Umax | 30 V DC (Morsetti P2 e morsetti di campo) |
| 230 V AC (Morsetti P2 e morsetti di campo) | |
| 30 V DC (Morsetti P1) | |
| 30 V (Connettori X30 e X31) | |
| Max. corrente consentita | 15 A (Morsetti P1 o P2) |
| Max. corrente cumulativa consentita | 15 A (per ciascun modulo) |
| Max. amperaggio per segnale | 3 A (Segnale di campo) |
| 1 A (Contatti di comando) |
| Livello di campo | |
| Attacco a norma | IEC / EN |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M 3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Livello di controllo | |
| Collegamento | Morsetto a vite estraibile |
| Numero collegamenti | 2 |
| Numero di poli | 9 |
| Dati tecnici di sicurezza | |
| Tensione d’ingresso Ui | 30 V (per canale) |
| Corrente d'ingresso Ii | 1 A (per canale) |
| Induttanza Li | 0 mH |
| Capacità Ci | 0 µF |
| Segnalazione stato | no |
| Indicazione di stato disponibile | No |
| Dimensioni articolo | |
| Larghezza | 118,1 mm |
| Altezza | 102,7 mm |
| Profondità | 72,2 mm |
| Colore | grigio (RAL 7042) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 75 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 75 °C |
| Umidità dell'aria consentita (esercizio) | 0 % ... 95 % (senza condensa) |
| ATEX | |
| Siglatura | Ex II 3G |
| Ex nA ic IIC T4 Gc | |
| Ex II 3G Ex nA ic IIC T4 Gc | |
| Ex II 3(3)G Ex nA [ic] IIC T4 Gc | |
| Ex II (3)D [Ex ic Dc] IIIC | |
| Certificato | Sira 16ATEX4260X |
| IECEx | |
| Siglatura | Ex nA IIC T4 Gc |
| Ex nA ic IIC T4 Gc | |
| Ex nA [ic] IIC T4 Gc | |
| [Ex ic Dc] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| [Ex ia Da] IIIC | |
| Certificato | IECEx SIR 16.0088X |
| FM | |
| Siglatura | FM 3600 |
| FM 3611 | |
| FM 3810 | |
| Class I, Zone 2, AEx nA ic IIC T4 Gc | |
| AEx nA IIC T4 Gc | |
| Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 | |
| With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G | |
| CSA, Canada | |
| Siglatura | Ex nA ic IIC T4 Gc |
| Ex nA IIC T4 Gc | |
| Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 | |
| With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G | |
| ANSI/ISA | |
| Siglatura | ANSI/ISA 60079-0 |
| ANSI/ISA 60079-11 | |
| ANSI/ISA 60079-15 | |
| ANSI/IEC | |
| Siglatura | ANSI/IEC 60529 |
| Test dei gas tossici | |
| Siglatura | ISA S71.04.2013 G3 Harsh Group A |
| Dati EX | |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex II 3G Ex nA ic IIC T4 Gc Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC |
| IECEx | IECEx SIR 16.0088X Ex nA IIC T4 Gc; Ex nA ic IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Dc] IIIC Ex nA [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC |
| FM | Class I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G |
| Norme/Disposizioni | IEC 60664 |
| DIN EN 50178 |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | possibile su guide di supporto da 35 mm a norma EN 60715 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| numero di poli (EF001391) | 9 |
| corrente nominale (EF000227) | 15 A |
| profondità (EF000049) | 72.2 mm |
| larghezza (EF000008) | 118.1 mm |
| altezza (EF000040) | 102.7 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
