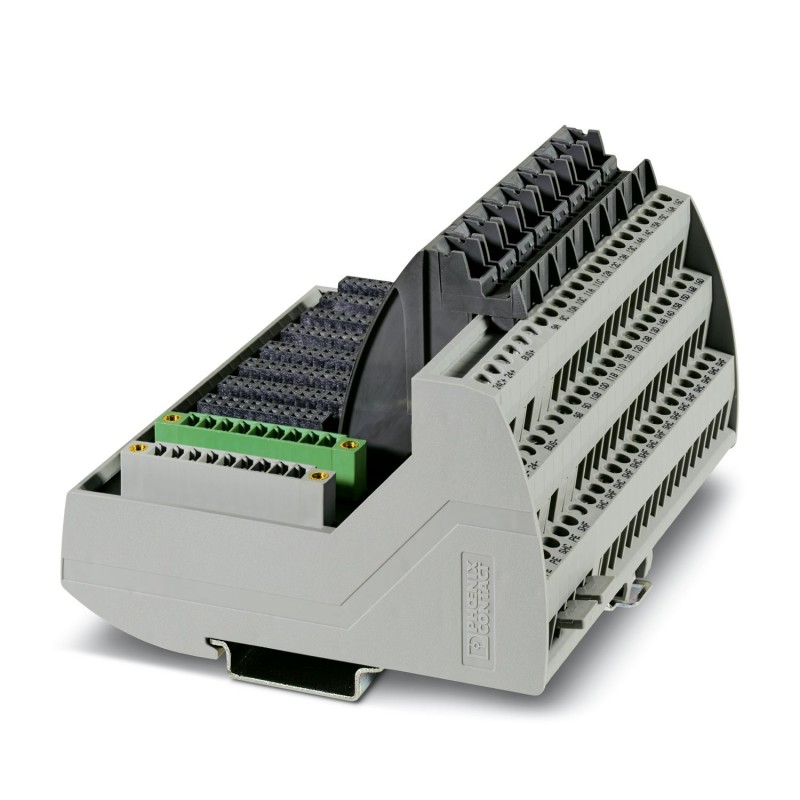

VIP/S/MC/BASE 9-16/L/C/EX 2907187 PHOENIX CONTACT Module embase
VIP/S/MC/BASE 9-16/L/C/EX
2907187
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module embase
Élément de base VIP I/O à 8 canaux pour une utilisation universelle. Tous les assemblages sont conformes à la technologie d’assemblage à vis. Avec le connecteur COMBICON, compatible avec la série Honeywell C300 RUSIO. Etiquetage pour les canaux 9-16 et peinture.
Élément de base VIP I/O-Marshalling à 8 canaux pour une utilisation universelle. Tous les raccordements sont vissés. Compatible avec les séries Honeywell C300 et RUSIO grâce au connecteur MINICONNEC. Repérage des canaux 9 à 16 et peinture.
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Porte-modules |
| Gamme de produits | VIP I/O-Marshalling |
| Nombre de voies | 8 |
| État de la gestion des données | |
| Révision de l'article | 11 |
| Tension de service maximale Umax | 30 V DC (Bornes P2 et bornes de terrain) |
| 230 V AC (Bornes P2 et bornes de terrain) | |
| 30 V DC (Bornes P1) | |
| 30 V (Connecteurs X30 et X31) | |
| Courant max. admissible | 15 A (Bloc de jonction P1 ou P2) |
| Courant total max. admissible | 15 A (par module) |
| Intensité admissible max. par branche | 3 A (Signal de terrain) |
| 1 A (Contacts de commande) |
| Niveau terrain | |
| Connexion selon la norme | CEI / EN |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M 3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Niveau des automates | |
| Type de raccordement | Raccordement vissé enfichable |
| Nombre de connexions | 2 |
| Nombre de pôles | 9 |
| Données relatives à la technique de sécurité | |
| Tension d'entrée Ui | 30 V (par canal) |
| Courant d'entrée Ii | 1 A (par canal) |
| Inductance Li | 0 mH |
| Capacité Ci | 0 µF |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Dimensions de l'article | |
| Largeur | 118,1 mm |
| Hauteur | 102,7 mm |
| Profondeur | 72,2 mm |
| Couleur | gris (RAL 7042) |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 75 °C |
| Température ambiante (stockage/transport) | -40 °C ... 75 °C |
| Humidité de l'air admissible (fonctionnement) | 0 % ... 95 % (pas de condensation) |
| ATEX | |
| Repérage | Ex II 3G |
| Ex nA ic IIC T4 Gc | |
| Ex II 3G Ex nA ic IIC T4 Gc | |
| Ex II 3(3)G Ex nA [ic] IIC T4 Gc | |
| Ex II (3)D [Ex ic Dc] IIIC | |
| Certificat | Sira 16ATEX4260X |
| IECEx | |
| Repérage | Ex nA IIC T4 Gc |
| Ex nA ic IIC T4 Gc | |
| Ex nA [ic] IIC T4 Gc | |
| [Ex ic Dc] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| [Ex ia Da] IIIC | |
| Certificat | IECEx SIR 16.0088X |
| FM | |
| Repérage | FM 3600 |
| FM 3611 | |
| FM 3810 | |
| Class I, Zone 2, AEx nA ic IIC T4 Gc | |
| AEx nA IIC T4 Gc | |
| Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 | |
| With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G | |
| CSA, Canada | |
| Repérage | Ex nA ic IIC T4 Gc |
| Ex nA IIC T4 Gc | |
| Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 | |
| With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G | |
| ANSI/ISA | |
| Repérage | ANSI/ISA 60079-0 |
| ANSI/ISA 60079-11 | |
| ANSI/ISA 60079-15 | |
| ANSI/IEC | |
| Repérage | ANSI/IEC 60529 |
| Test aux gaz nocifs | |
| Repérage | ISA S71.04.2013 G3 Harsh Group A |
| Données Ex | |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex II 3G Ex nA ic IIC T4 Gc Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC |
| IECEx | IECEx SIR 16.0088X Ex nA IIC T4 Gc; Ex nA ic IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Dc] IIIC Ex nA [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC |
| FM | Class I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G |
| Normes/Prescriptions | CEI 60664 |
| DIN EN 50178 |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | Quelconque sur profilé de 35 mm selon EN 60715 |
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Nombre de pôles (EF001391) | 9 |
| Courant nominal assigné (EF000227) | 15 A |
| Profondeur (EF000049) | 72.2 mm |
| Largeur (EF000008) | 118.1 mm |
| Hauteur (EF000040) | 102.7 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
